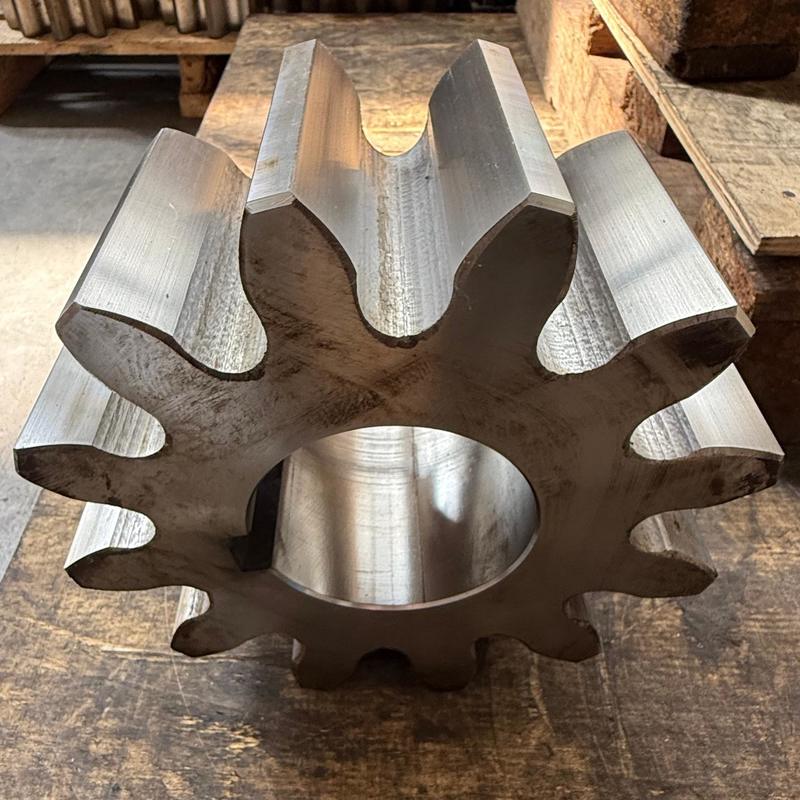

Engrenagens de transmissão de dentes retos retificados de alta precisão para longa vida útil
  • Engrenagens de transmissão de dentes retos retificados de alta precisão para longa vida útil

Engrenagens de transmissão de dentes retos retificados de alta precisão para longa vida útil

Lugar de origem CHINA
Marca YIZGEAR
Detalhes do produto
Pinhão:
Moagem de Dentes de Engrenagem
Tipo de perfil:
Impulsor
Freios:
Automático & manual operados
Aplicativo:
Automação industrial
Tipo de engrenagem:
Engrenagem de esporão
Embalagem:
Caixa de madeira compensada
Destacar:

engrenagens de dentes retos de transmissão de alta precisão

,

engrenagens de transmissão retificadas de longa duração

,

engrenagens de dentes retos duráveis para transmissão

Termos de pagamento e envio
Quantidade de ordem mínima
20 conjuntos
Detalhes da embalagem
Caixas de madeira compensada
Tempo de entrega
35 dias
Termos de pagamento
L/c, t/t
Habilidade da fonte
500 conjuntos/mês
Descrição do produto

1. Descrição da Engrenagem Helicoidal

No campo da miniaturização, as engrenagens helicoidais são componentes centrais de microtransmissão caracterizados

por suas dimensões diminutas (tipicamente com módulos variando de 0,1 a 1 mm) e requisitos de precisão exigentes,

encontrando ampla aplicação em microdispositivos de precisão.

2. Principais Características

Caracterizadas por dimensões compactas e construção leve, essas engrenagens alcançam precisão do perfil do dente

para os graus IT5-IT7 com excelente suavidade de transmissão. Suas vantagens incluem permitir velocidade precisa

e transmissão de torque em espaços confinados, oferecendo tempos de resposta rápidos e baixa dissipação de energia.

Elas demonstram forte compatibilidade com componentes como motores e rolamentos em miniatura,

facilitando a integração de sistemas de microtransmissão compactos.

3. Princípio de Funcionamento

Técnicas de usinagem de precisão (por exemplo, corte a fio, fresagem de engrenagens de precisão, gravação a laser) garantem a precisão do perfil do dente

e uniformidade do passo. Ao engrenar com microatuadores (por exemplo, eixos de micro-motores), a folga mínima de contato dos dentes

e o engajamento do perfil do dente de alta precisão permitem a transmissão de energia com baixo ruído e baixa vibração, atendendo aos microdispositivos

exigências de precisão de transmissão e requisitos espaciais compactos.

4. Aplicações

Sistemas de acionamento de foco em câmeras de smartphones, engrenagens de acionamento de juntas para microrrobôs, mecanismos de transmissão de ajuste fino

em gimbals de drones, engrenagens de microtransmissão em endoscópios médicos e engrenagens de contagem/ajuste em instrumentos de precisão.

Especificações Técnicas

Produtos Engrenagem Helicoidal
Feito sob medida
Tipo de Perfil da Engrenagem Engrenagens Cilíndricas
Fabricação de Dentes de Engrenagem Retificação de Engrenagens
Retificação de Dentes de Engrenagem
Módulo (M) Personalizado
Número de Dentes (Z) Personalizado
Ângulo de Pressão (α) Personalizado
Ângulo da Hélice (β)
Grau de Precisão dos Dentes Grau ISO 6-7
Tratamento Térmico Cementação
Dureza da Superfície 58-62 HRC

Comparação de Graus de Códigos de Aço

COMPARAÇÃO DE GRAUS DE CÓDIGOS DE AÇO
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/
40XHMA
4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420



Engrenagens de transmissão de dentes retos retificados de alta precisão para longa vida útil 0
