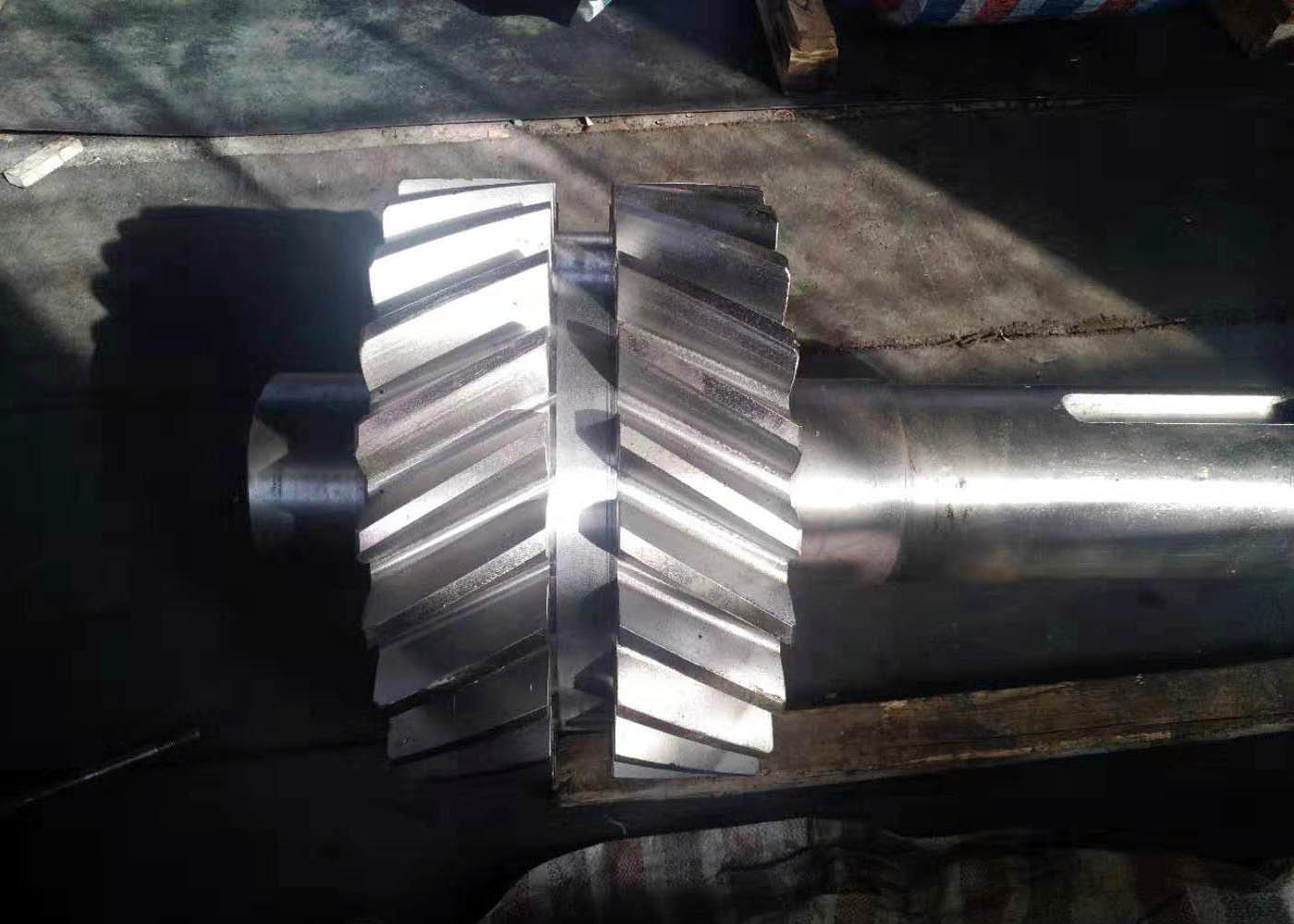

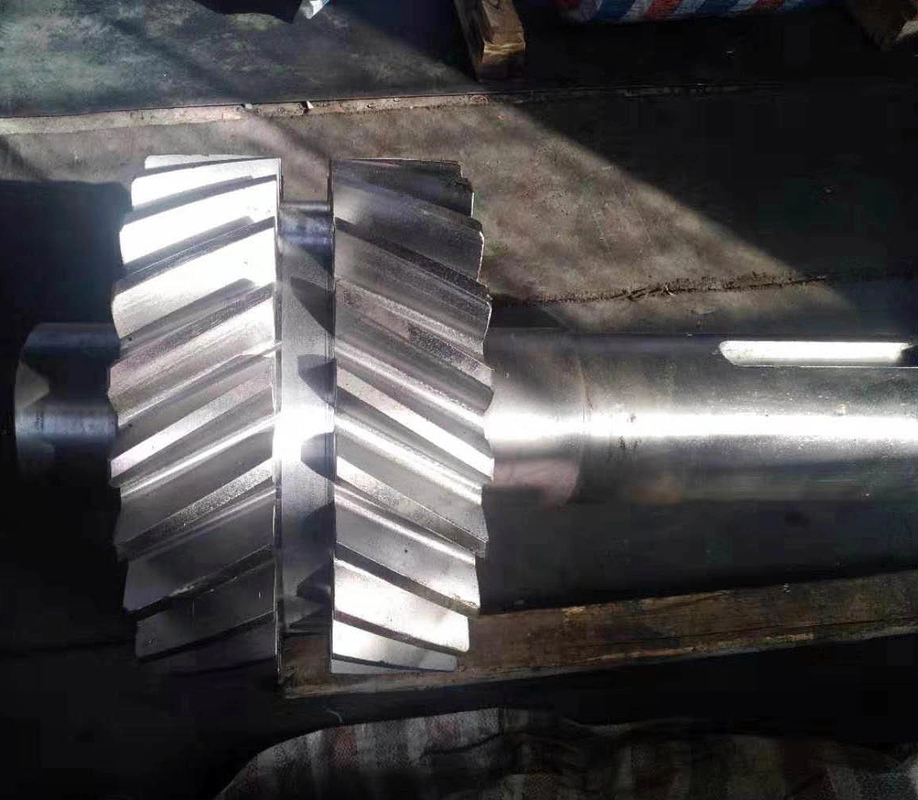

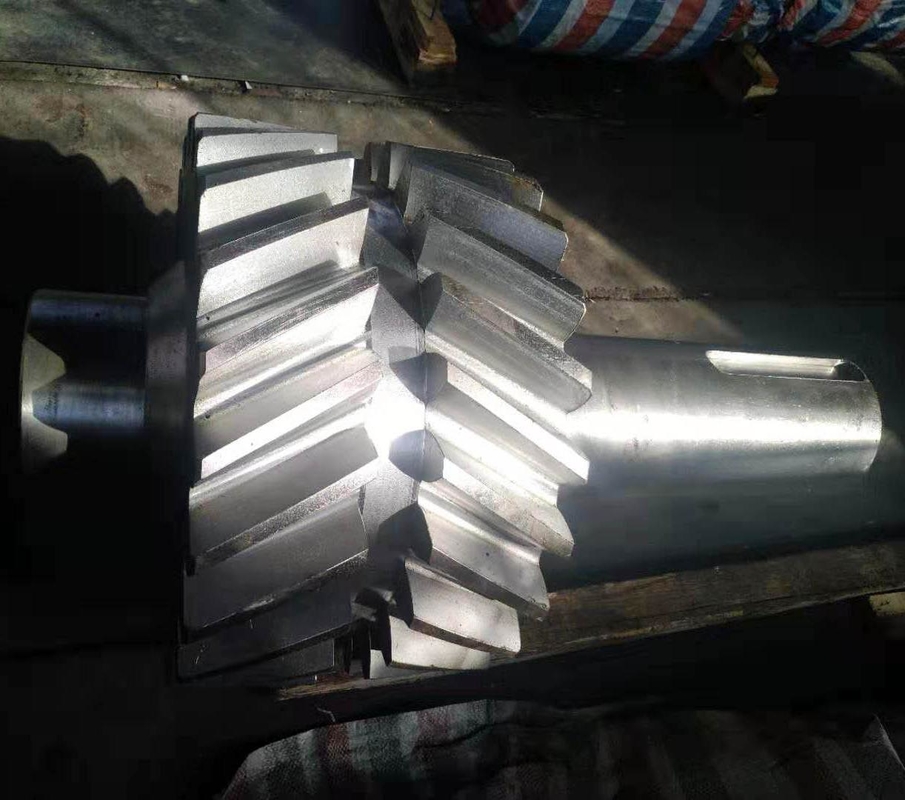

Eixo de engrenagem helicoidal dobro personalizado do aço de forjamento das engrenagens de transmissão
  • Eixo de engrenagem helicoidal dobro personalizado do aço de forjamento das engrenagens de transmissão
  • Eixo de engrenagem helicoidal dobro personalizado do aço de forjamento das engrenagens de transmissão
Eixo de engrenagem helicoidal dobro personalizado do aço de forjamento das engrenagens de transmissão

Eixo de engrenagem helicoidal dobro personalizado do aço de forjamento das engrenagens de transmissão

Lugar de origem China
Marca YIZGEAR
Número do modelo GS20220822901
Detalhes do produto
módulo:
7
Tipo:
Engrenagem helicoidal dupla
Ângulo de pressão:
20°
Materiais:
40CrNiMo
Tratamento térmico:
Carburação
Largura da engrenagem:
52
Destacar:

Engrenagens de transmissão personalizadas

,

Eixo de engrenagem helicoidal dobro do aço de forjamento

,

Eixo de engrenagem helicoidal dobro da transmissão

Termos de pagamento e envio
Quantidade de ordem mínima
PC 2
Preço
$250/ Piece
Detalhes da embalagem
Caixa da madeira compensada
Tempo de entrega
62 dias
Termos de pagamento
T/T, L/C
Habilidade da fonte
500 grupos/mês
Descrição do produto
Engrenagens de Transmissão Personalizadas para Eixo de Engrenagem Helicoidal Dupla de Aço Forjado
Especificações do Produto
Atributo Valor
Módulo 7
Tipo Engrenagem Helicoidal Dupla
Ângulo de Pressão 20°
Material 40CrNiMo
Tratamento Térmico Cementação
Largura da Engrenagem 52
Visão Geral do Produto
O Eixo de Engrenagem Helicoidal Dupla é um componente de transmissão de precisão que combina as vantagens das engrenagens helicoidais duplas com a funcionalidade do eixo. Projetado para aplicações industriais de alta carga, ele oferece desempenho superior em sistemas de transmissão exigentes.
Princípio de Funcionamento
O eixo da engrenagem transmite movimento e potência através do engrenamento da superfície dos dentes. Quando emparelhado com outra engrenagem, os dentes helicoidais esquerdo e direito se engrenam simultaneamente, transmitindo torque enquanto cancelam as forças axiais. Este design exclusivo elimina a necessidade de rolamentos de encosto adicionais.
Principais Características
  • Eliminação da Força Axial: A estrutura de hélice dupla neutraliza o empuxo axial, reduzindo a carga dos rolamentos e prolongando a vida útil do sistema
  • Capacidade de Carga Aprimorada: 30% maior transmissão de torque do que engrenagens retas com linhas de contato mais longas e distribuídas uniformemente
  • Estabilidade Superior: Engrenamento gradual reduz choque e vibração para uma operação mais silenciosa e suave
  • Design Economizador de Espaço: A construção integrada engrenagem-eixo melhora a rigidez, minimizando a área ocupada
Aplicações
  • Máquinas pesadas e equipamentos industriais
  • Sistemas de geração de energia
  • Ferramentas de máquinas de precisão
  • Aplicações marítimas e aeroespaciais
Especificações de Fabricação
Característica Especificação
Feito Sob Medida Disponível
Material 40CrNiMo
Fabricação dos Dentes da Engrenagem Fresagem de Engrenagens
Retificação dos Dentes da Engrenagem Incluído
Módulo (M) 7
Ângulo de Pressão (α) 20°
Ângulo da Hélice (β) 18°
Grau de Precisão dos Dentes Grau ISO 8-9/Grau AGMA 11
Tratamento Térmico Incluído
Dureza da Superfície Incluído
Comparação de Graus de Aço
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18XГT SMK22
20Cr2Ni4 20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Eixo de engrenagem helicoidal dobro personalizado do aço de forjamento das engrenagens de transmissão 0
