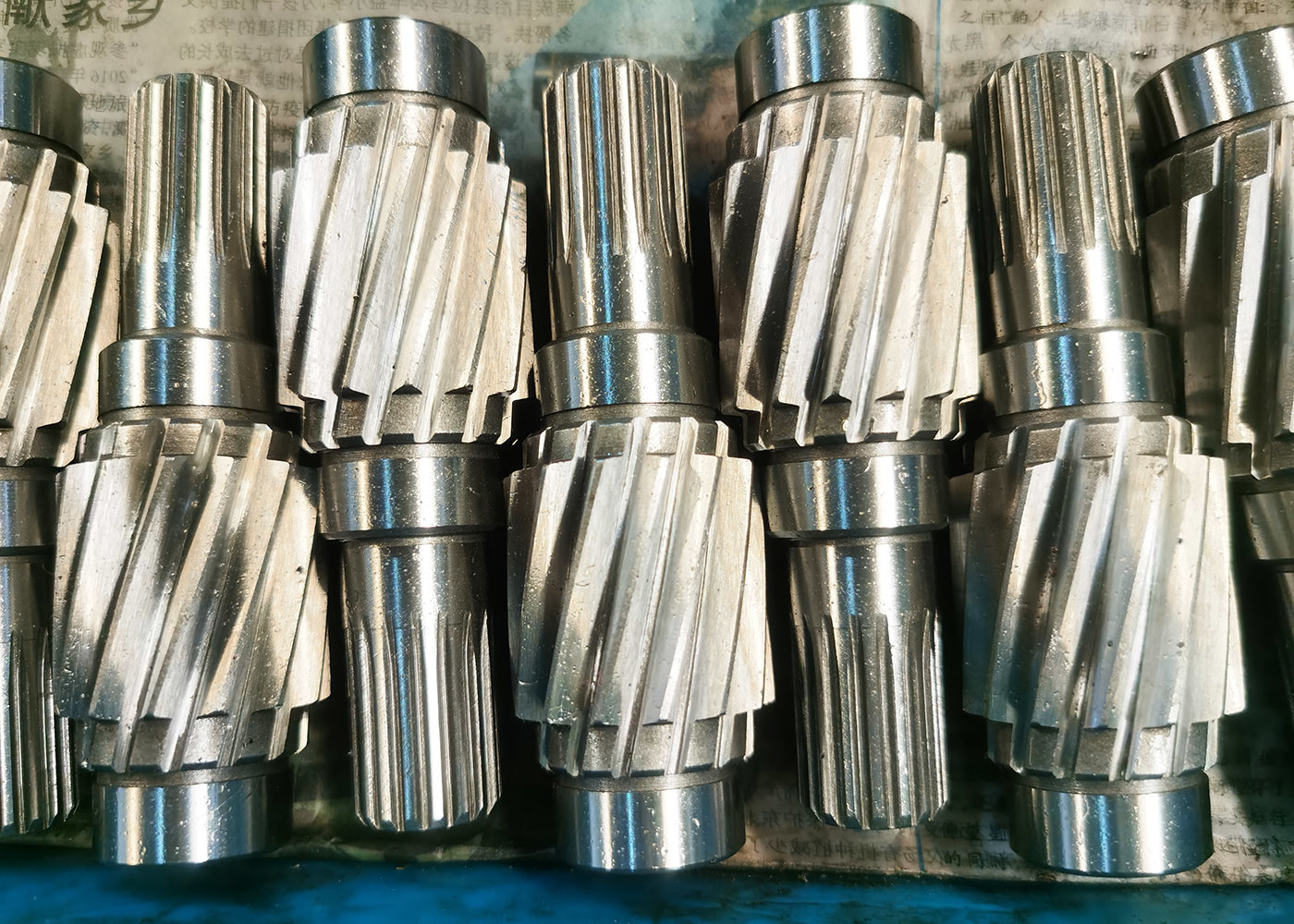

módulo helicoidal do eixo 1,5 do pinhão da engrenagem do assistente 20CrMnTi de aço com ranhura Involute

Informação Básica

Melhor preço contacto

Informação detalhada

Modulo:	1.5	Tipo da ranhura:	Ranhura Involute
Ângulo da hélice:	20°	Materiais:	20CrMnTi
Direção:	Mão direita.	Duração:	121
Destacar:	eixo de aço do pinhão da engrenagem 20CrMnTi , Eixo helicoidal do pinhão do assistente , Módulo do eixo 1

Descrição de produto

1) Tipos de Espinhas
O termo "spline" fornece um termo geral para todos os perfis e os splines podem ser divididos nos dois seguintes:

Grupos baseados na sua forma de flanco:

a) Espinhas paralelas ou retas

b) Spline envolvido

As esplinas e as serraduras podem também ser agrupadas como esplinas fixas ou esplinas flexíveis, dependendo da sua relação

Movimento axial. A linha fixa, como o nome sugere, é uma articulação que não se move axialmente, como engrenagens,

Tiradores, rodas de turbina, etc.

2) Características das engrenagens helicoidais

Os dentes em ângulo se ligam mais gradualmente do que os dentes de engrenagem, fazendo com que corram mais suavemente

E silenciosamente. Com engrenagens helicoidais paralelas, cada par de dentes primeiro fazem contacto num único ponto num dos lados

da roda de engrenagem, uma curva de contato em movimento cresce gradualmente através da face do dente até um máximo

Em seguida, retrocede até que os dentes rompem o contacto num único ponto do lado oposto.

Produtos	Engrenagens helicoidais
Feito sob medida	√
Materiais	20CrMnTi
Fabricação de engrenagens dentárias	Aplicação de engrenagens
Moagem de Dentes de Engrenagem	√
Módulo (M)	1.5
Ângulo de pressão (α)	20°
Ângulo da hélice (β)	20°
Grau de precisão dos dentes	ISO 7 Grau/ AGMA 11 Grau
Tratamento térmico	Carburizantes
Dureza da superfície	58-62 HRC

CODE DE CALORES DE AÇO CONVERSAÇÃO
CHINA/Grécia	ISO	GOST	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20XM	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XGT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/ 40XHMA	4340	SNCM 439	40NiCrMo6/ 36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420

módulo helicoidal do eixo 1,5 do pinhão da engrenagem do assistente 20CrMnTi de aço com ranhura Involute 0
