| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | RG22081002 |
| Quantidade de ordem mínima: | 50 PCes |
| Preço: | $20/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 45 dias |
| Termos de pagamento: | L/C, T/T, D/P, Western Union |
| Habilidade da fonte: | 2000 grupos/mês |
| Materiais: | 40Cr | cor: | Negro |
|---|---|---|---|
| Duração: | 1550MM | Largura: | 25 mm |
| Modulo: | 0.5-10 Módulo | Ângulo de pressão: | 20° |
| Destacar: | Cremalheiras e pinhões das engrenagens do dente reto,cremalheiras 40Cr e engrenagens de dente reto de aço,Cremalheiras e pinhões automáticos da porta |
||

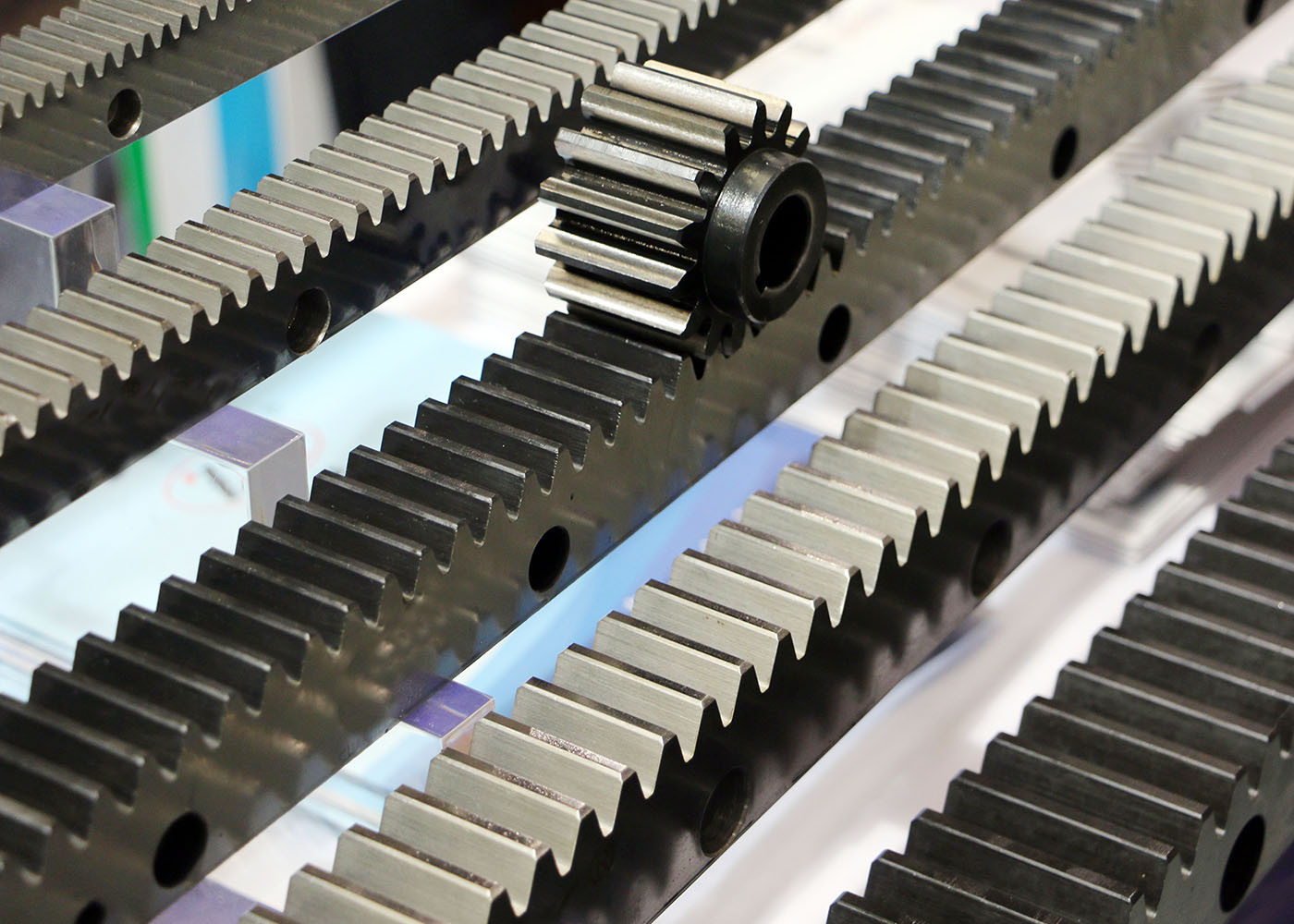

1) Descrição dos engrenagens e dos pinhões
Rack and pinion é um tipo de atuador linear que compreende uma engrenagem circular / pinion engajando um linear
O engrenagem (o rack), que operam para traduzir o movimento de rotação em movimento linear.
A rotação faz com que o rack seja conduzido linearmente.
A tração de rack e pinion pode utilizar tanto engrenagens retas como helicoidais.
2) Características dos engrenagens de rack e dos pinos
O rack carrega a carga total do atuador diretamente e, portanto, o pinhão motriz é geralmente pequeno,
Esta força, portanto, o binário ainda pode ser substancial
e por isso é comum que haja uma engrenagem de redução imediatamente antes disso por uma engrenagem ou
As engrenagens de rack têm uma relação mais elevada, exigindo assim um binário de condução maior, do que os atuadores de parafuso.
| Produtos | Engrenagens e pinhões |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagens de rack |
| Fabricação | Moagem de engrenagens |
| Resinhar os Dentes | Se necessário |
| Módulo (M) | Costumes |
| Número de dentes (Z) | |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | Costumes |
| Grau de precisão | Grau ISO 8-9 |
| Tratamento térmico | Endurecimento por indução |
| Dureza da superfície | 200-230HB/ 40-45 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
