| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | YZTG2207001 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $150/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 partes/mês |
| Nome: | Engrenagens de transmissão | Diâmetro da ponta: | 530mm |
|---|---|---|---|
| Tipo de perfil de engrenagem: | Engrenagens cilíndricas | Processo de Fabricação: | Moagem de Dentes de Engrenagem |
| Grau de qualidade: | Categoria do ISO 6 | Modulo: | 8 |
| Destacar: | Engrenagens de transmissão de 8 módulos,engrenagens cilíndricas personalizadas de 8 módulos,pinhão helicoidal grau ISO 6 |
||

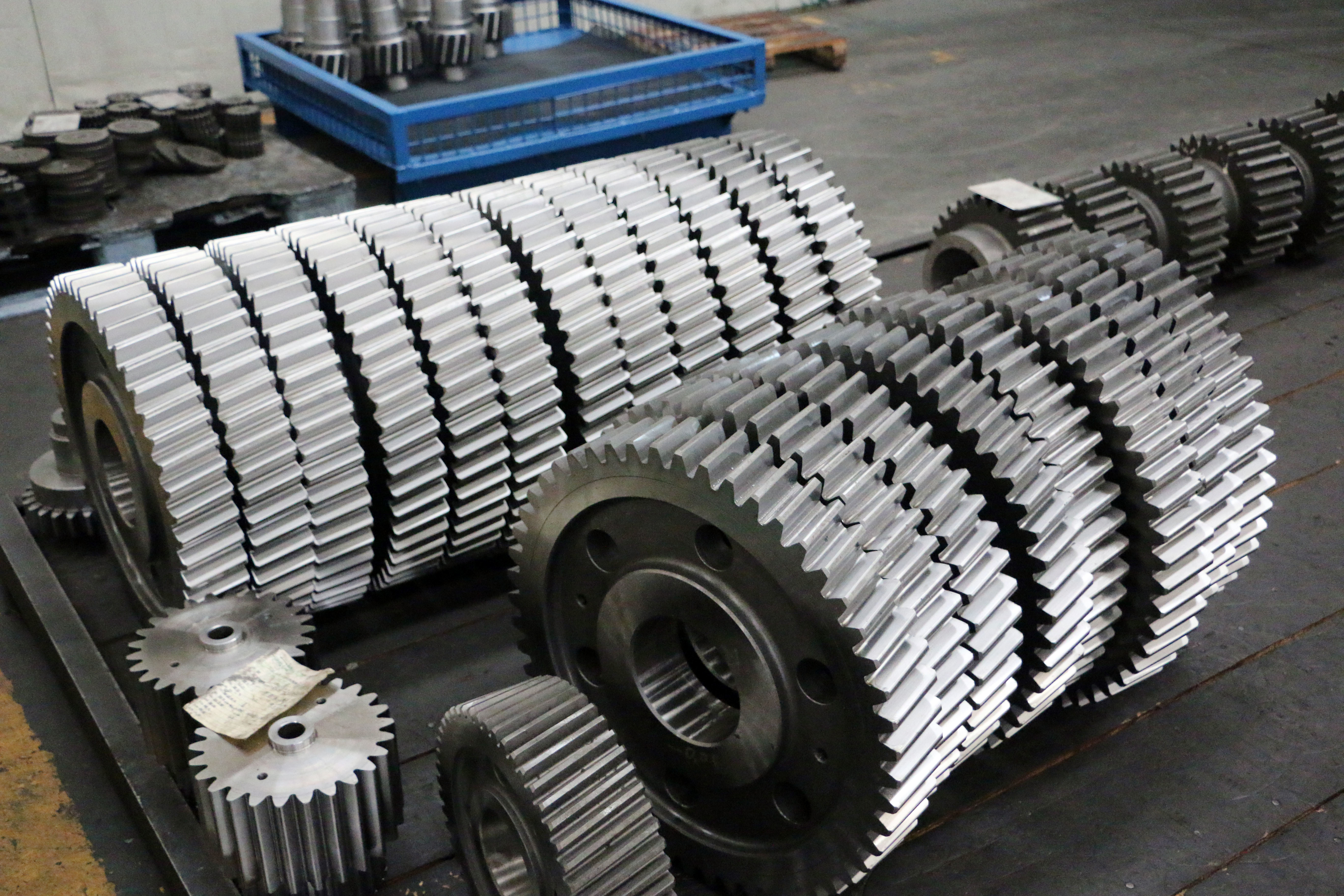

1) Características dos engrenagens helicoidais
Os dentes de engrenagem helicoidais são torcidos obliquamente em relação ao eixo do engrenagem.
Direção da hélice arae à esquerda ou à direita para engrenagens helicoidais.
As engrenagens helicoidais da mão direita e esquerda acoplam-se como um conjunto e o ângulo da hélice deve ser o mesmo para um conjunto.
2) Características das engrenagens helicoidais
a) Maior resistência do que a de um engrenagem de empurrão
b) Mais eficaz na redução do ruído e das vibrações
c) Ger em malha produzir forças de empuxo na direcção axial
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagens cilíndricas |
| Fabricação de engrenagens dentárias | Aplicação de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 15° |
| Grau de precisão dos dentes | Grau ISO 6 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
