| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | GS20220822802 |
| Quantidade de ordem mínima: | 2 grupos |
| Preço: | $2/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 62 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 500 grupos/mês |
| Tipo: | Engrenagem duplex | Perfil de engrenagem: | Engrenagem helicoidal |
|---|---|---|---|
| Ângulo de pressão: | 20° | Materiais: | 20CrMnTi |
| Tratamento térmico: | Carburação | Largura da engrenagem: | 22 mm |

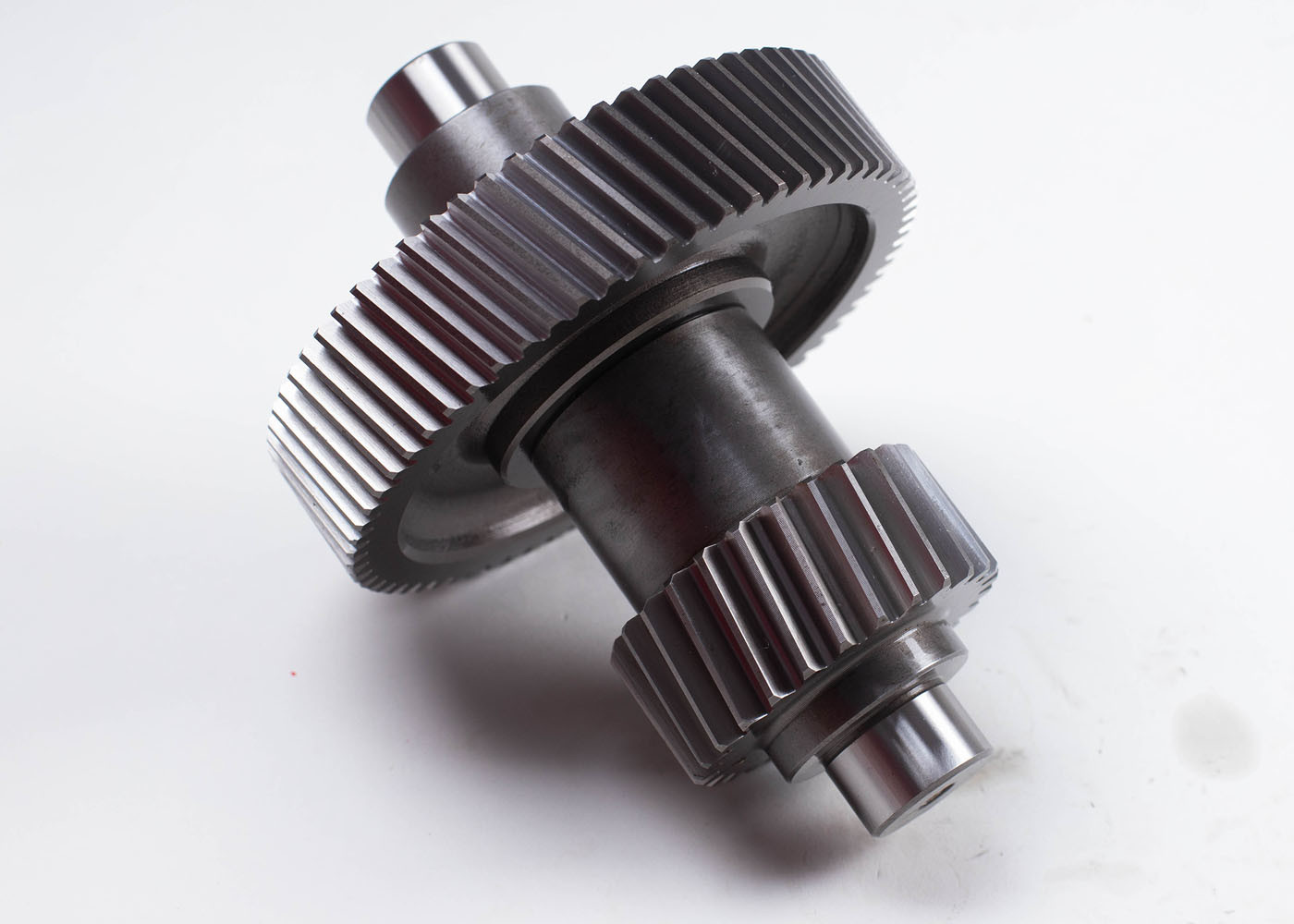

| Destacar: | engrenagem helicoidal dobro da largura de 22mm,Eixo de moedura da engrenagem para a caixa de engrenagens,eixo helicoidal para a caixa de engrenagens |
||
1) Descrição do equipamento helicoidal
A engrenagem helicoidal é com os dentes da engrenagem torcidos obliquamente para o eixo da engrenagem.
A mão da hélice é projetada como esquerda ou direita
A mão direita e mão esquerda engrenagens helicoidais acoplar como um conjunto.
o mesmo ângulo da hélice
2) Características das engrenagens helicoidais
a) Engrenagens helicoidais com maior resistência em comparação com uma engrenagem de espuma
b) Mais eficaz na redução do nariz quando comparado com um engrenagem de espuma
c) As engrenagens helicoidais produzem forças de empuxo na direcção axial.
| Produtos | Engrenagens duplex |
| Feito sob medida | √ |
| Materiais | 20CrMnTi |
| Fabricação de engrenagens dentárias | Reboque/moagem de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 2 |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 18° |
| Grau de precisão dos dentes | ISO 7 Grau/ AGMA 11 Grau |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
