| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Quantidade de ordem mínima: | 200 conjuntos |
| Preço: | 300＄ |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Tempo de entrega: | 60 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 500 grupos/mês |
| Método de fabrico: | Hobbing da engrenagem | Largura da engrenagem: | 22 mm |
|---|---|---|---|
| Código de aço: | 20CrMnTi | Tamanho: | Vários tamanhos disponíveis |
| Pinhão: | Moagem de Dentes de Engrenagem | Tratamento térmico: | Extinguir & moderar |
| Destacar: | Incluir engrenagens de transmissão de perfil dentário,Engrenagens de transmissão de malha lisa,Engrenagens de transmissão de perfis dentários retos |
||

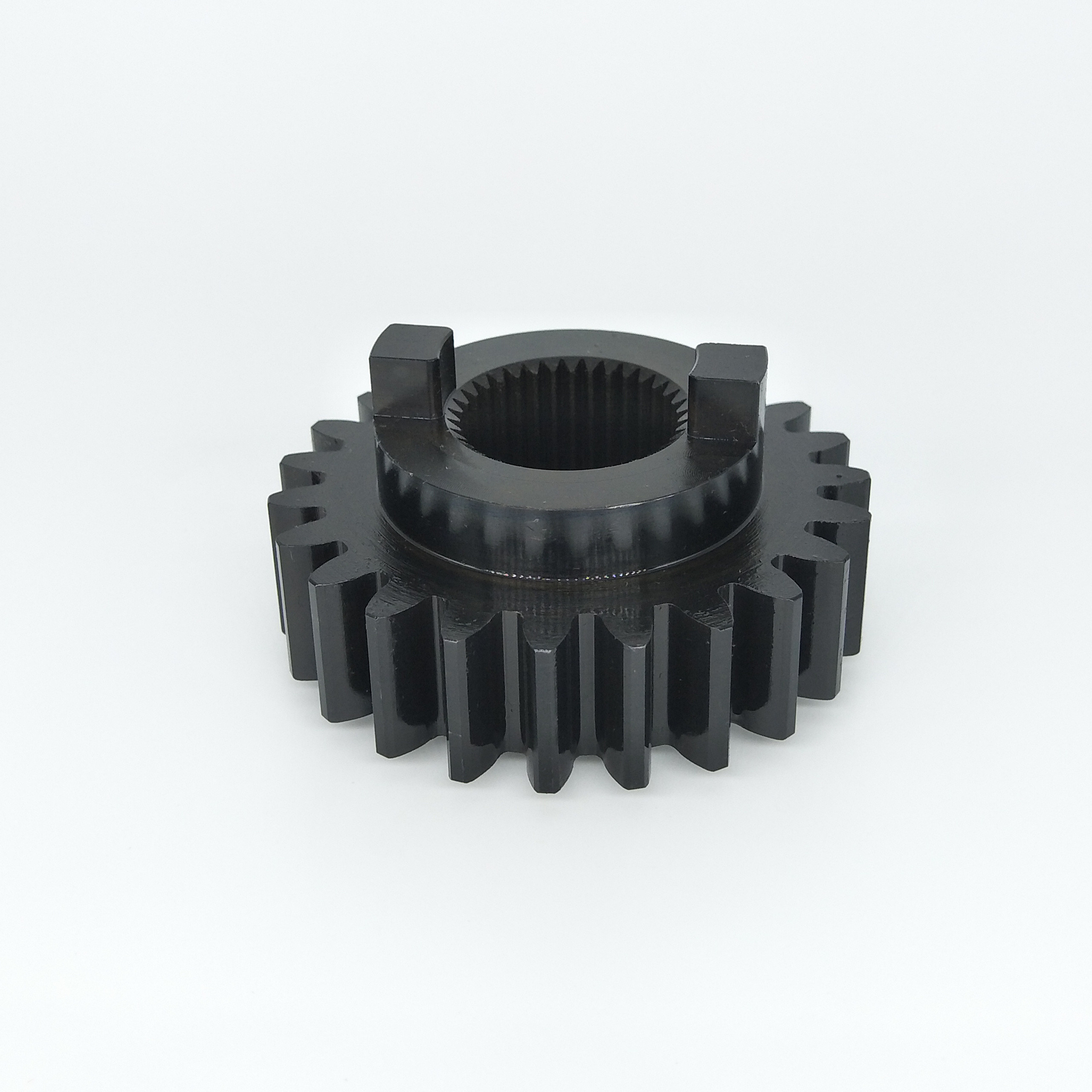

1) Descrição do equipamento de arranque
A engrenagem de esporão é o tipo mais básico de engrenagem cilíndrica.
A sua linha dentária é paralela ao eixo das engrenagens,e o perfil dos dentes é uma curva involuída reta.
2) Características do engrenagem de arranque
a) O perfil do dente é de forma simples, reta e invóluda.
b) Durante a malhagem, toda a largura do dente entra em contacto simultaneamente.
c) Só pode ser utilizado para a transmissão entre eixos paralelos.
3) Vantagem da engrenagem
a) A estrutura é a mais simples e o custo de fabrico é o mais baixo.
b) A eficiência de transmissão é tão elevada quanto 98-99%
c) Não é gerada nenhuma força axial e o projeto do rolamento é simples.
d) Fácil de processar e de manter.
| Produtos | Engrenagem de apoio |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagens cilíndricas |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 1.5 |
| Número de dentes (Z) | 12 |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 0 |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
