| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SPG2305201 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $260/Piece |
| Detalhes da embalagem: | caixa da madeira compensada |
| Tempo de entrega: | Dryas 50 |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 1500 partes/mês |
| Material: | 20Cr2Ni4 | Módulo: | 12 |
|---|---|---|---|
| Passo do diâmetro: | 2,117 | Largura da cara: | 80 |
| Tipo de fabricação: | Moedura da engrenagem | Dureza: | 58-62 HRC |
| Destacar: | Forjando a engrenagem de dente reto do aço de liga,Engrenagem de dente reto do aço de liga de 12 módulos,engrenagem de dente reto do metal 20Cr2Ni4 |
||

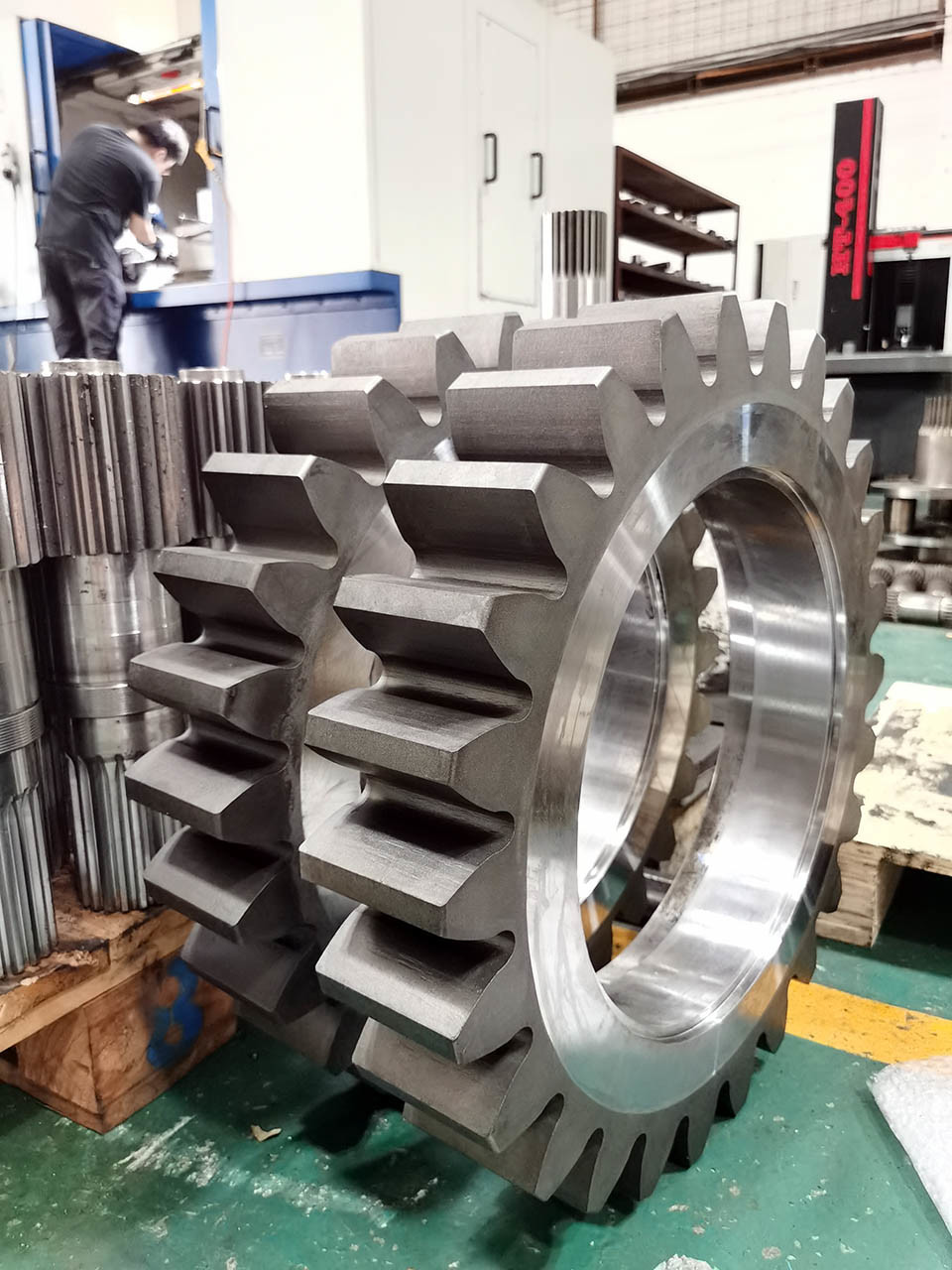

Material: aço 20Cr2Ni4
Aço de Foring com inspeção de UT
Moedura do perfil dos dentes de engrenagem
Projetado para a maquinaria de mineração resistente
A engrenagem de dente reto é o tipo o mais comum de engrenagem. É mais fácil fabricar e o custo é comparado mais baixo com as engrenagens cônicas espirais.
As engrenagens de dente reto são usadas tipicamente para aplicações de uma mais baixa velocidade, embora possam ser usadas em quase toda a velocidade.
As engrenagens de dente reto produzem somente forças radiais (nenhumas forças axiais), mas o método do esforço íngreme de engrenagem das causas do dente nos dentes de engrenagem e na produção do ruído excessivo.
| Produtos | Engrenagem de dente reto |
| Feito-à-medida | √ |
| Tipo do perfil da engrenagem | Engrenagens cilíndricas |
| Fabricação dos dentes de engrenagem | Moedura da engrenagem |
| Moedura de dentes da engrenagem | √ |
| Módulo (M) | 12 |
| Número dos dentes (Z) | 37 |
| Ângulo da pressão (α) | 20° |
| Ângulo de hélice (β) | 0 |
| Categoria da precisão dos dentes | Categoria do ISO 6-7 |
| Tratamento térmico | Carburação |
| Dureza de superfície | 58-62 HRC |
| O CÓDIGO DE AÇO CLASSIFICA A COMPARAÇÃO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | RUÍDO |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
