| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SB22112602 |
| Quantidade de ordem mínima: | 2 conjuntos |
| Preço: | $300/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 62 dias |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 500 conjuntos/mês |
| Modo: | 7 | Direção: | À direita |
|---|---|---|---|
| Ângulo da hélice: | 35° | Dureza: | 58-62 HRC |
| Tratamento térmico: | Carburação | Grau de qualidade: | Grau ISO 6 AGMA 11 Grau |
| Reacção: | 0.18~0.22 | ||
| Destacar: | Engrenagens de Transmissão de Precisão Carburação,Engrenagens de Transmissão 62 HRC,Eixo de Engrenagem Cônica em Espiral Retificado |
||

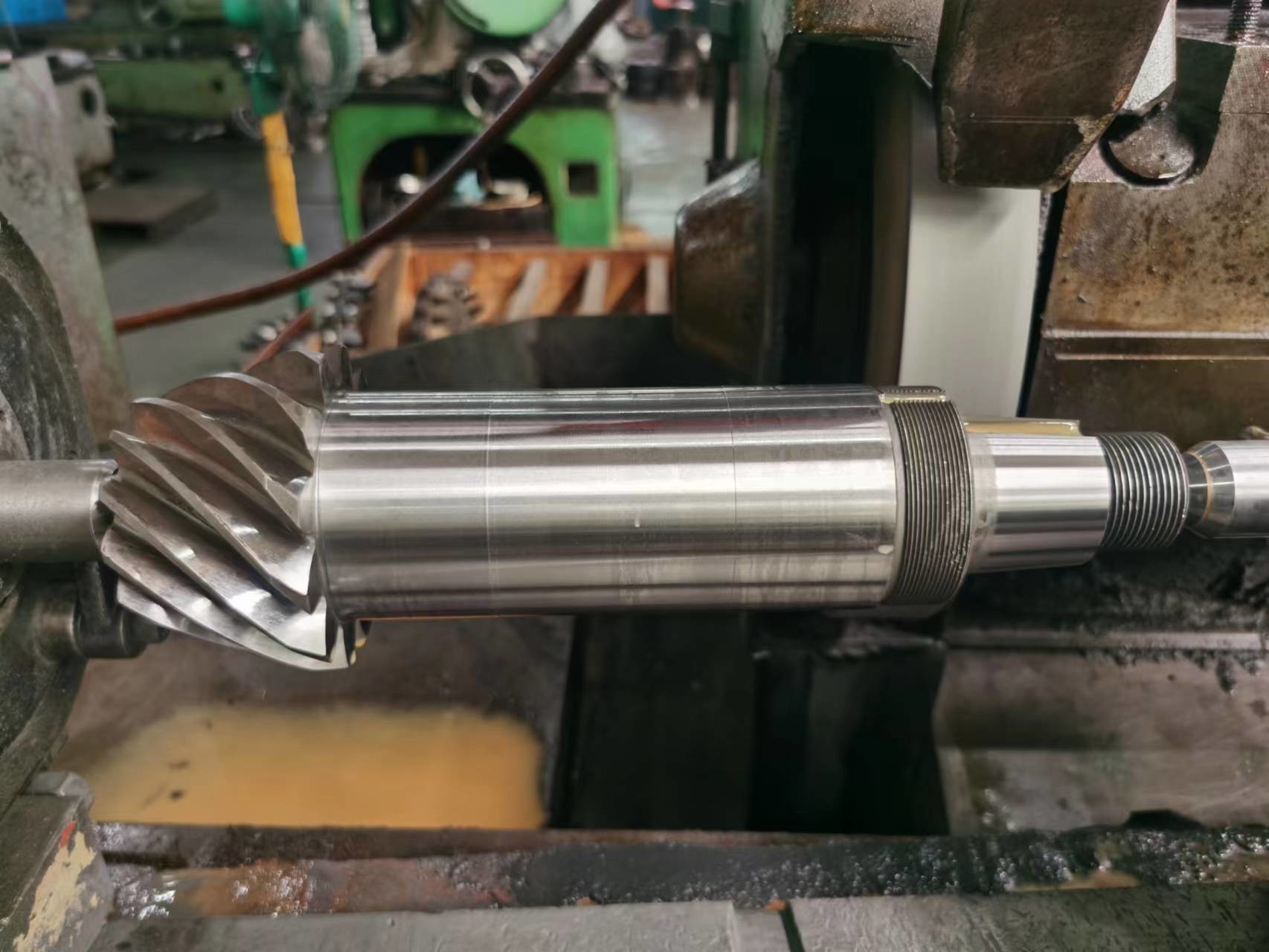

Transmissão de precisão engrenagens engrenagem de moagem espiral Bevel engrenagem eixo
1) Descrição da engrenagem em espiral
As engrenagens em espiral são utilizadas em situações em que o eixo de rotação de um eixo deve mudar de direção.
Um exemplo disso é um diferencial de carro onde o eixo de hélice rotativo é girado por 90 ° para acionar as rodas.
2) Tipos de engrenagens
Engrenagem de bisel reta
Engrenagem de bisel em espiral
Dispositivos de engrenagem de bével hipoides
3) Características dos engrenagens em espiral
O conjunto de engrenagens em espiral deve ser substituído em pares.
substituídas juntas.
| Produtos | Eje de engrenagem de bisel em espiral |
| Feito sob medida | √ |
| Materiais | SAE 4320/ 20CrNi2MoA |
| Fabricação de engrenagens dentárias | Moagem de engrenagens e moagem de dentes de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 7 |
| Número de dentes (Z) | 12 |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 35° |
| Grau de precisão dos dentes | Classe ISO 6/Classe AGMA 11 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
