| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | YZSPG22082101 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $150/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 partes/mês |

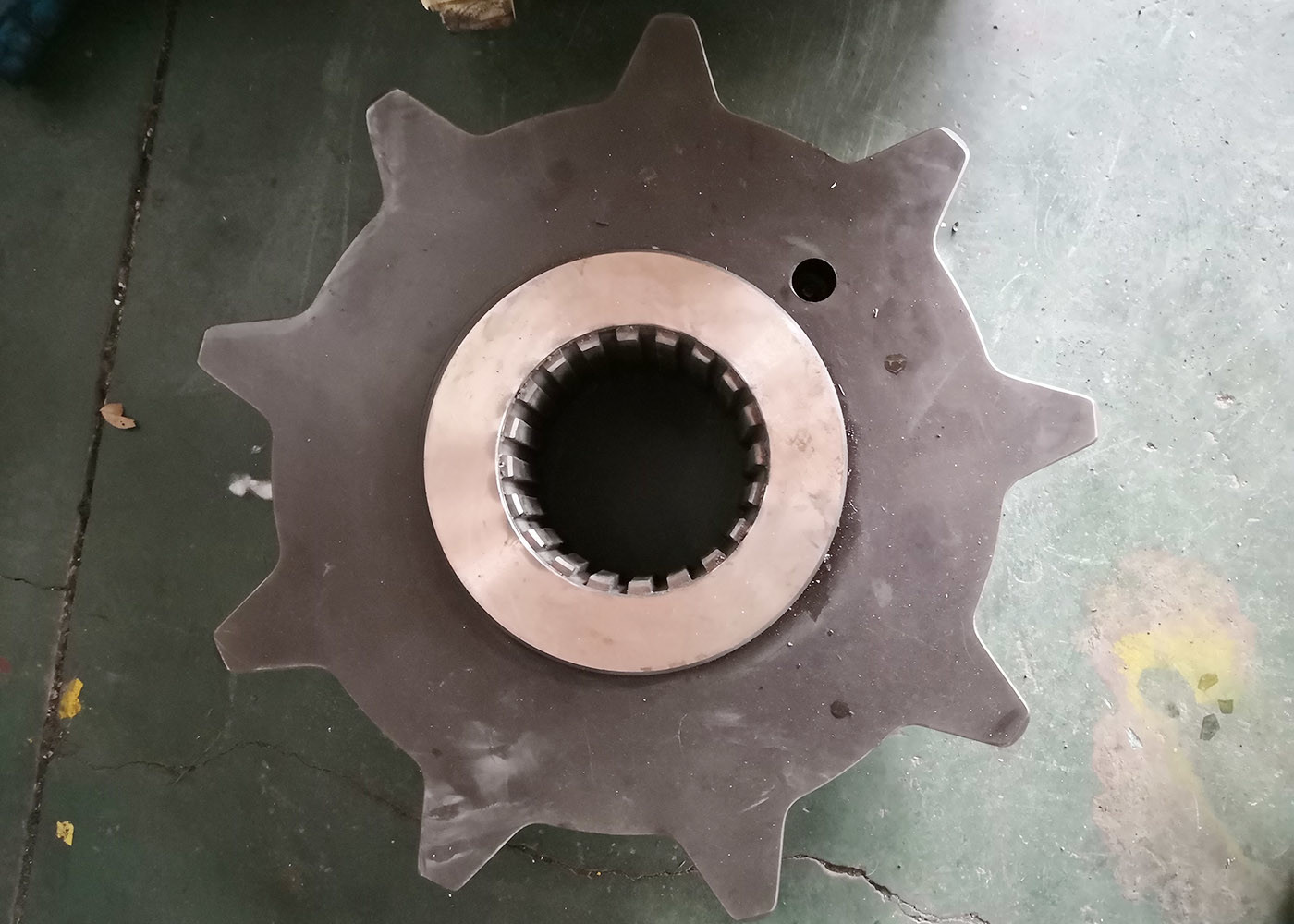

| Tipo: | Rodas de estrela | Largura da linha: | 10 |
|---|---|---|---|
| Diâmetro menor: | 137 | Major Diameter: | 150 |
| Grau de qualidade: | Categoria do ISO 8 | Materiais: | DIN 17CrNiMo6 |
| Destacar: | roda dentada da estrela da transmissão 17CrNiMo6,Roda dentada da estrela com estrias internas,Roda dentada da estrela das engrenagens de transmissão |
||
1)Descrição da linha paralela/linha lateral reta
O spline paralelo tem flancos de dentes retos e paralelos e vários padrões número de dentes pode variar
A sua capacidade de transmitir um binário mais elevado em comparação com as splines e serrations involute devido à sua
Dentes com espessura de dente grande, desde o diâmetro menor até o diâmetro maior do perfil, mas que podem falhar devido à fadiga devido ao esforço.
concentração na raiz dos flancos.
| Produtos | Rodas de estrela |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Espinha interna |
| Fabricação de engrenagens dentárias | Formação de engrenagens |
| Moagem de Dentes de Engrenagem | |
| Dureza | ≥ 51 HRC |
| Profundidade endurecida | 1.4~1.8 mm |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 0° |
| Grau de precisão dos dentes | Grau ISO 8 |
| Tratamento térmico | Carburizantes |
| Peso | 89 kg |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
