| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SPG22081103 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $260/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | Dryas 50 |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 1500 partes/mês |
| Materiais: | 20Cr2Ni4 | DP: | 2.54 |
|---|---|---|---|
| Largura da cara: | 65 | Os dentes numeram: | 24 |
| Tipo do perfil: | Dentes retos | Grau de qualidade: | Grau ISO 6-7 |
| Destacar: | engrenagens de dente reto 20Cr2Ni4 de aço,Módulo 24T das engrenagens de dente reto 10 da precisão,engrenagens de dente reto de aço da precisão 20Cr2Ni4 |
||

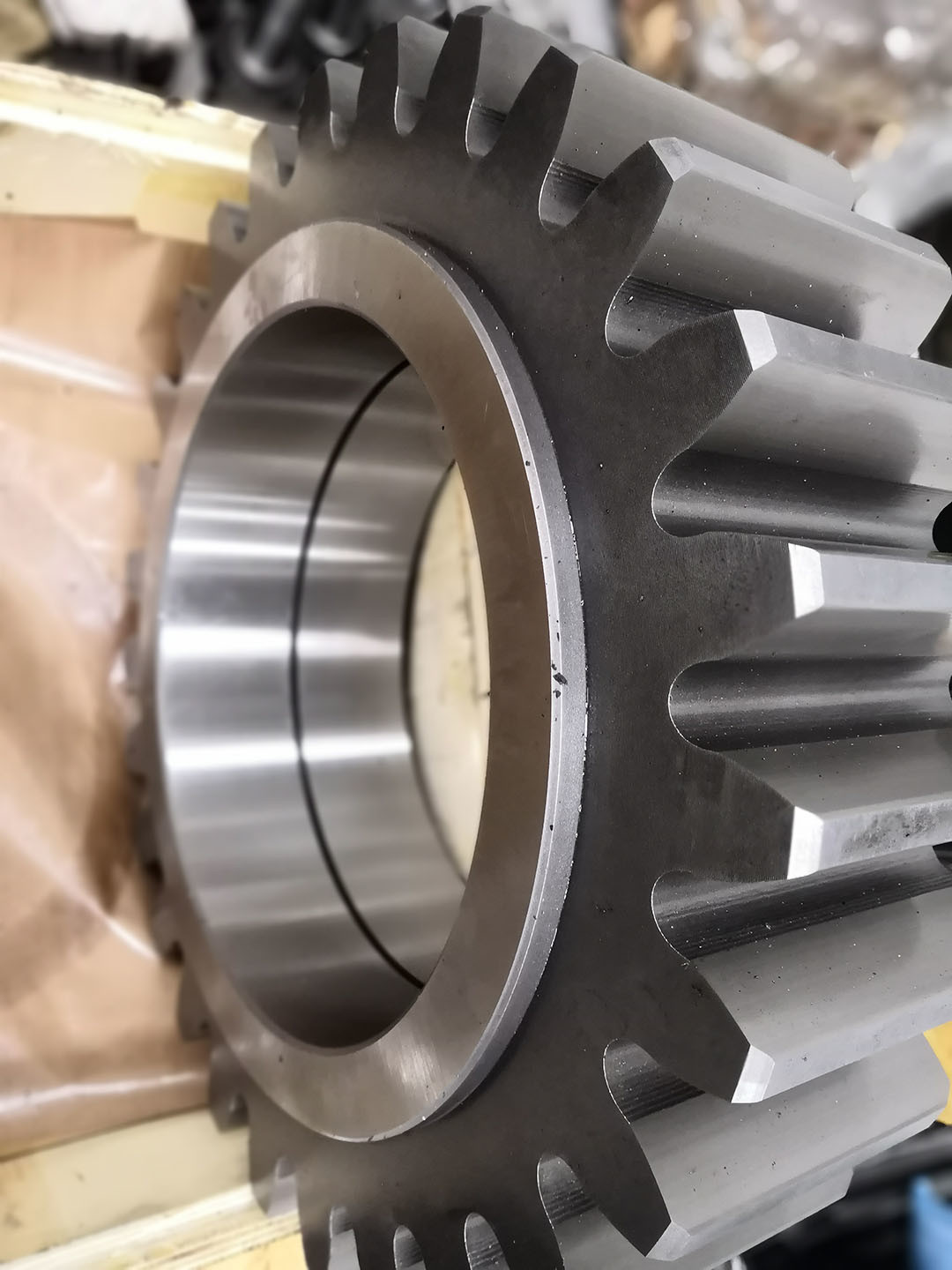

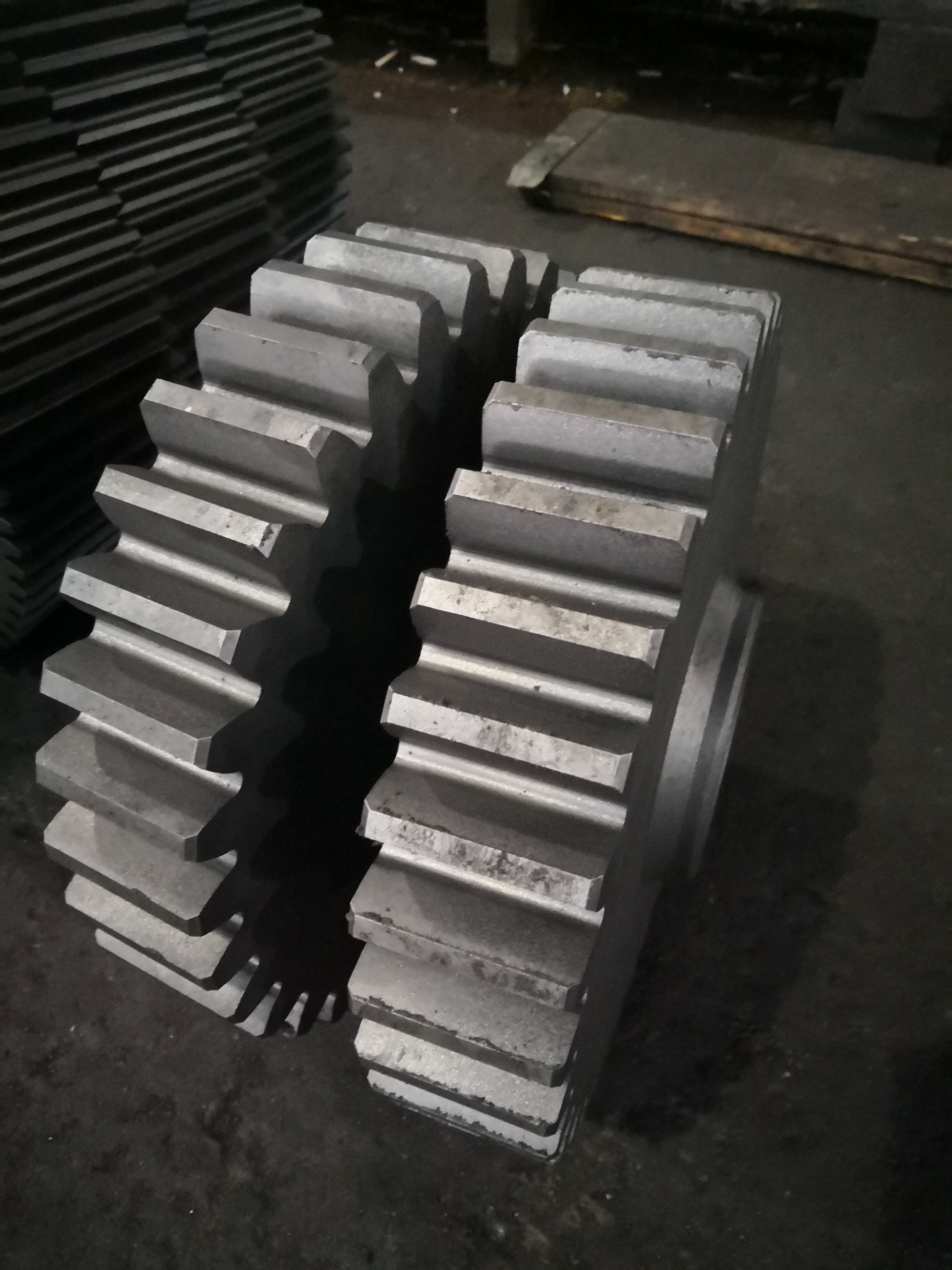

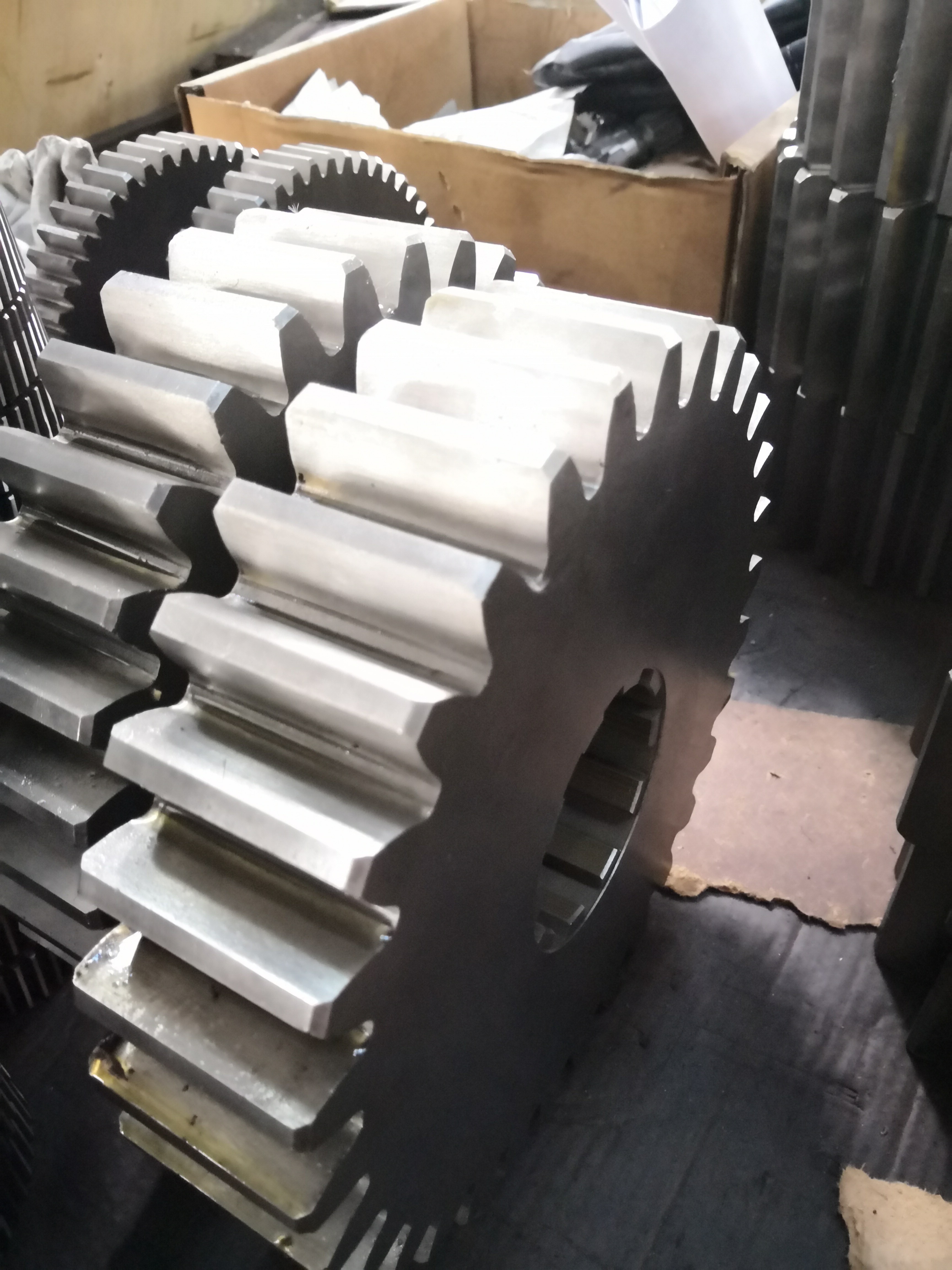

10 Módulo 24T De trituração de engrenagens Engrenagens planetárias para reductores de velocidade de transmissão
1) Tipos de engrenagens
Existem dois tipos principais de engrenagens de esporão: externas e internas.
As engrenagens externas têm dentes cortados na superfície exterior do cilindro.
Duas engrenagens externas se enlaçam e giram em direções opostas.
As engrenagens internas, em contraste, têm dentes que são cortados na superfície interna do cilindro.
Uma engrenagem externa Situa-se dentro da engrenagem interna, e as engrenagens giram na mesma direção.
Porque os eixos estão posicionados mais próximos uns dos outros, os conjuntos de engrenagens internas são mais compactos do que os conjuntos de engrenagens externas.
Engrenagens internas são utilizados principalmente para acionamentos de engrenagens planetárias.
| Produtos | Engrenagem de apoio |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagens cilíndricas |
| Fabricação de engrenagens dentárias | Aplicação de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 10 |
| Número de dentes (Z) | 24 |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 0° |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
