| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | RG22081003 |
| Quantidade de ordem mínima: | 50 PCes |
| Preço: | $20/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 45 dias |
| Termos de pagamento: | L/C, T/T, D/P, Western Union |
| Habilidade da fonte: | 2000 grupos/mês |
| Materiais: | 45# | Altura total: | 30 mm |
|---|---|---|---|
| Duração: | 1100 mm | Largura: | 24 mm |
| módulo: | 3 Módulo | Ângulo de pressão: | 20° |
| Destacar: | 2,5 cremalheira e pinhão helicoidais do módulo,2 |
||

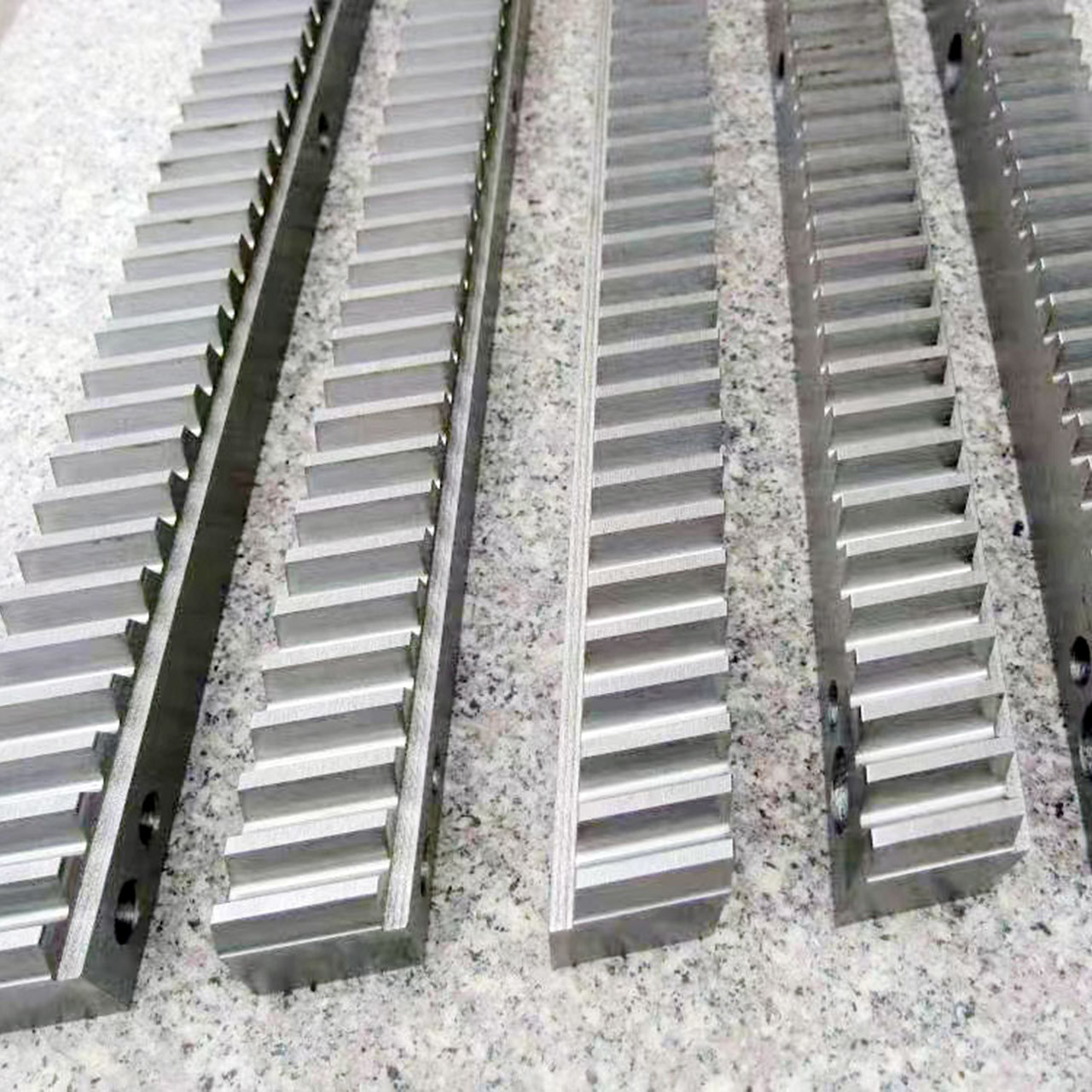

Sistema de direção de engrenagens e pinos de rack helicoidal de módulo 2.5 personalizado
Engrenagens e pinos personalizados de porta de aço 40Cr para aplicações de portas automotivas
1) Descrição dos engrenagens e dos pinhões
Um rack e pinion é um tipo de atuador linear que compreende um par de engrenagens que convertem rotacional
Esta combinação de engrenagens Rack e engrenagens Spur são geralmente chamadas de Rack e Pinion.
As combinações de rack e pinion são frequentemente usadas como parte de um simples atuador linear, onde a rotação de um eixo
O motor motorizado manual ou por motor é convertido em movimento linear.
2) Dados técnicos básicos de rack gar e pinion
a) Módulo
b) Ângulo de pressão
c) Ângulo da hélice (para engrenagens e pinos helicoidais)
| Produtos | Engrenagens e pinhões |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagens de rack |
| Fabricação de engrenagens dentárias | Moagem de engrenagens |
| Moagem de Dentes de Engrenagem | Se necessário |
| Módulo (M) | Costumes |
| Número de dentes (Z) | |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | Costumes |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Endurecimento por indução |
| Dureza da superfície | 200-230HB/ 40-45 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
