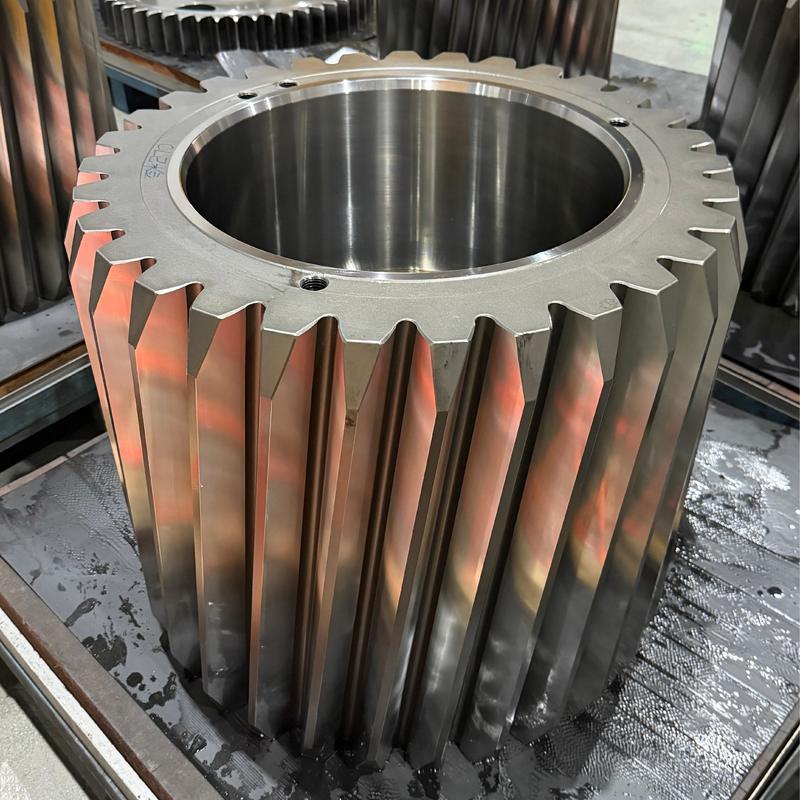

Engrenagem Helicoidal de Alto Desempenho com Impacto e Longa Vida Útil de Engrenagens Cilíndricas Retificadas

Descrição do engrenagem helicoidal

Do ponto de vista da eficiência da transmissão de potência, um engrenagem de hélice é um tipo de engrenagem onde os dentes

É capaz de obter uma transferência de energia eficiente através do envolvimento progressivo dos dentes.

e serve como componente central dos sistemas de transmissão de média a alta velocidade.

Características fundamentais

Sua característica definidora é a extensa área de contato da superfície do dente, com a malhagem ocorrendo progressivamente em vez de instantaneamente.

As principais vantagens incluem uma elevada eficiência de transmissão (alcançando 97%-99%), perda de potência mínima,

uma capacidade de carga aproximadamente 30% superior à dos engrenagens de arranque equivalentes e um impacto e uma vibração reduzidos durante o funcionamento.

Princípio de funcionamento

Quando um par de engrenagens helicoidais se mesclam, a superfície de dente espiral da engrenagem de condução inicialmente entra em contato com a superfície de dente da engrenagem de condução

À medida que a rotação progride, esta transição para o contato de linha, com a área de contato gradualmente expandindo

Isto evita o impacto da superfície do dente inerente à malhagem de engrenagem de espinhos.

Simultaneamente, o ângulo helicoidal aumenta a área de contato da superfície do dente, reduzindo a tensão por unidade de área

e, deste modo, melhorar a eficiência da transmissão e a capacidade de carga.

Aplicações

Adequado para cenários de transmissão de alta e média velocidade e alta eficiência, como as engrenagens helicoidais principais nas transmissões automotivas,

engrenagens de accionamento para ventiladores centrífugos, engrenagens de transmissão em grandes compressores de ar e engrenagens de redução para motores principais navais.

Especificações técnicas
