| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HG22083101 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $150/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 50 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Materiais: | 20CrMnTi | Tratamento térmico: | Carburação |
|---|---|---|---|
| Largura dos dentes: | 45 | Modulo: | 4 |
| Precisão: | Categoria do ISO 6 | Ângulo da hélice: | 15° |
| Destacar: | única engrenagem 20CrMnTi helicoidal de aço,engrenagem helicoidal da espiral 20CrMnTi de aço,Engrenagem helicoidal do redutor de velocidade única |
||

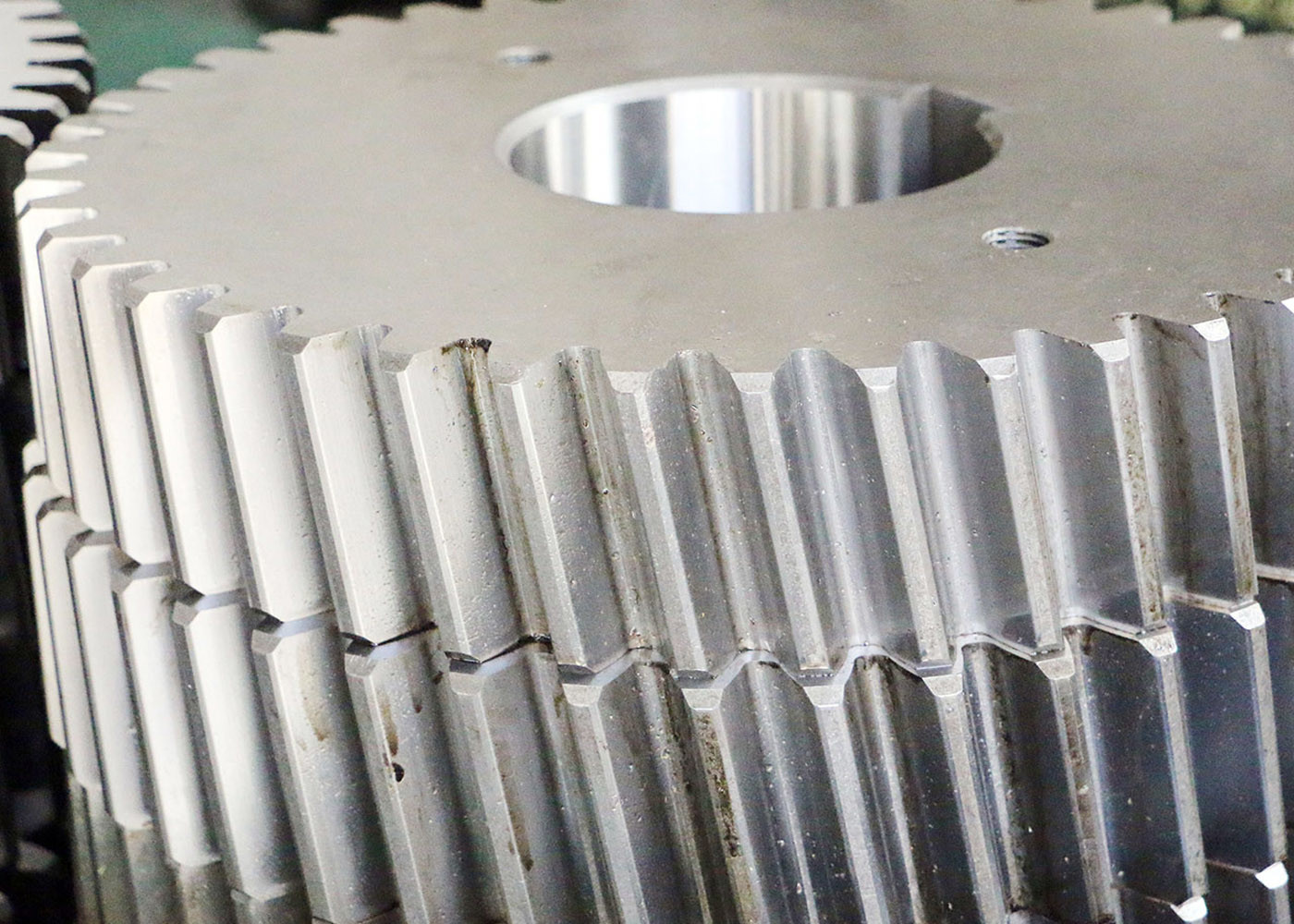

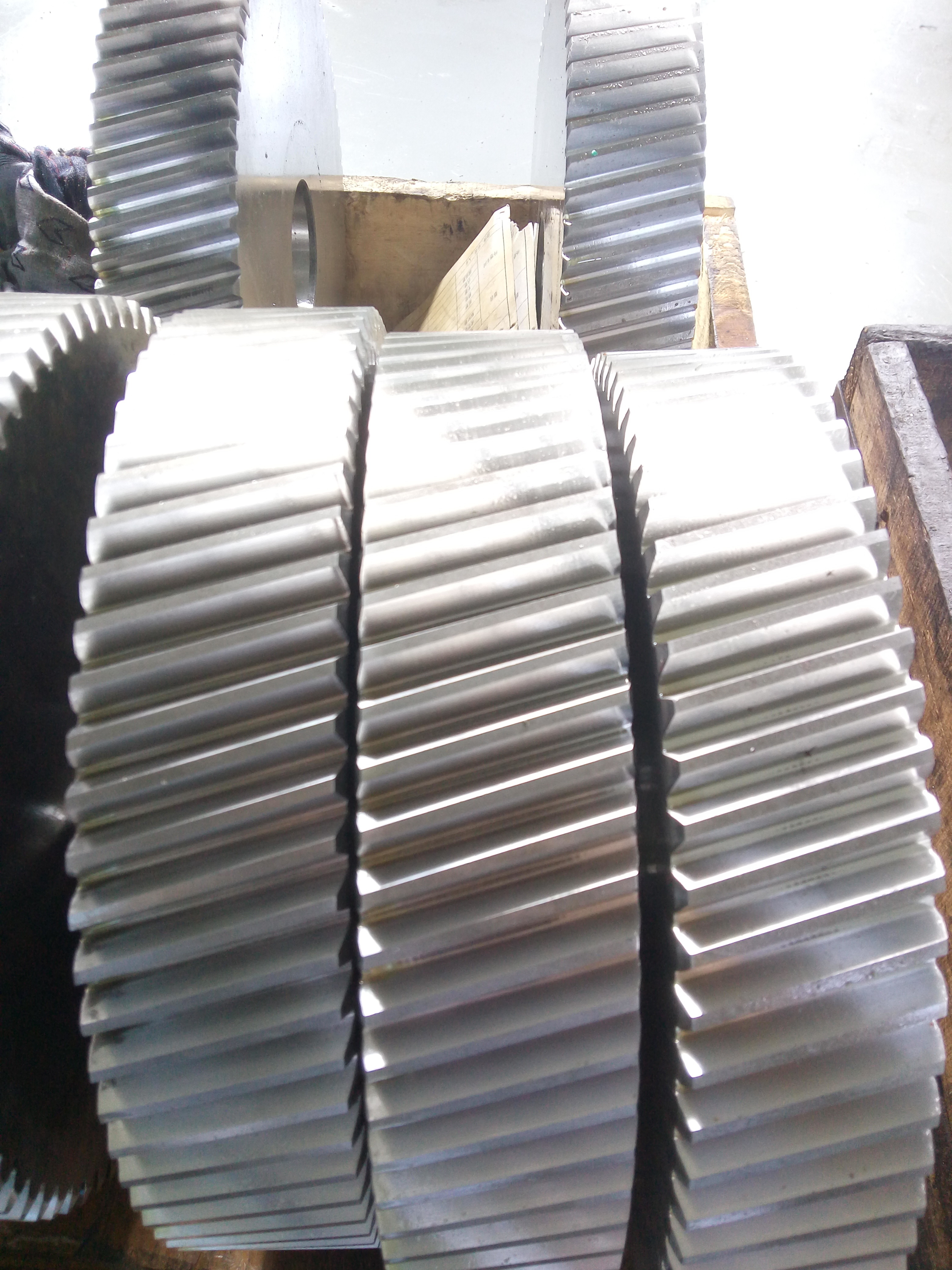

Ferro frogado 20CrMnTi Ferro de engrenagem helicoidal única para redução de velocidade montada no eixo
1) Descrição do equipamento helicoidal
As engrenagens helicoidais são um tipo de engrenagens cilíndricas com traço de dente inclinado.
Em comparação com as engrenagens de esporão, elas têm a maior proporção de contato e se destacam em silêncio e menos vibração e são capazes de transmitir grande força.
Um par de engrenagens helicoidais tem o mesmo ângulo da hélice, mas a mão da hélice é oposta.
2) Características dos engrenagens helicoidais
As engrenagens helicoidais produzem uma força de empuxo axial, pelo que é desejável utilizar rolamentos de empuxo para absorver esta força.
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Reboque de engrenagens/moagem de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 4 |
| Número de dentes (Z) | 52 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | Costumes |
| Grau de precisão | 6 a 7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
