| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HG22083102 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $80/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 50 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Número do dente: | 76 | Ângulo da hélice: | 23° |
|---|---|---|---|
| Ângulo de pressão: | 20° | Largura do dente: | 80 mm |
| Dureza: | 45-50 HRC | Materiais: | AISI 4140 |
| Destacar: | 12 engrenagens da hélice do módulo únicas,Dente das engrenagens de transmissão 76,12 engrenagens de transmissão da hélice do módulo únicas |
||

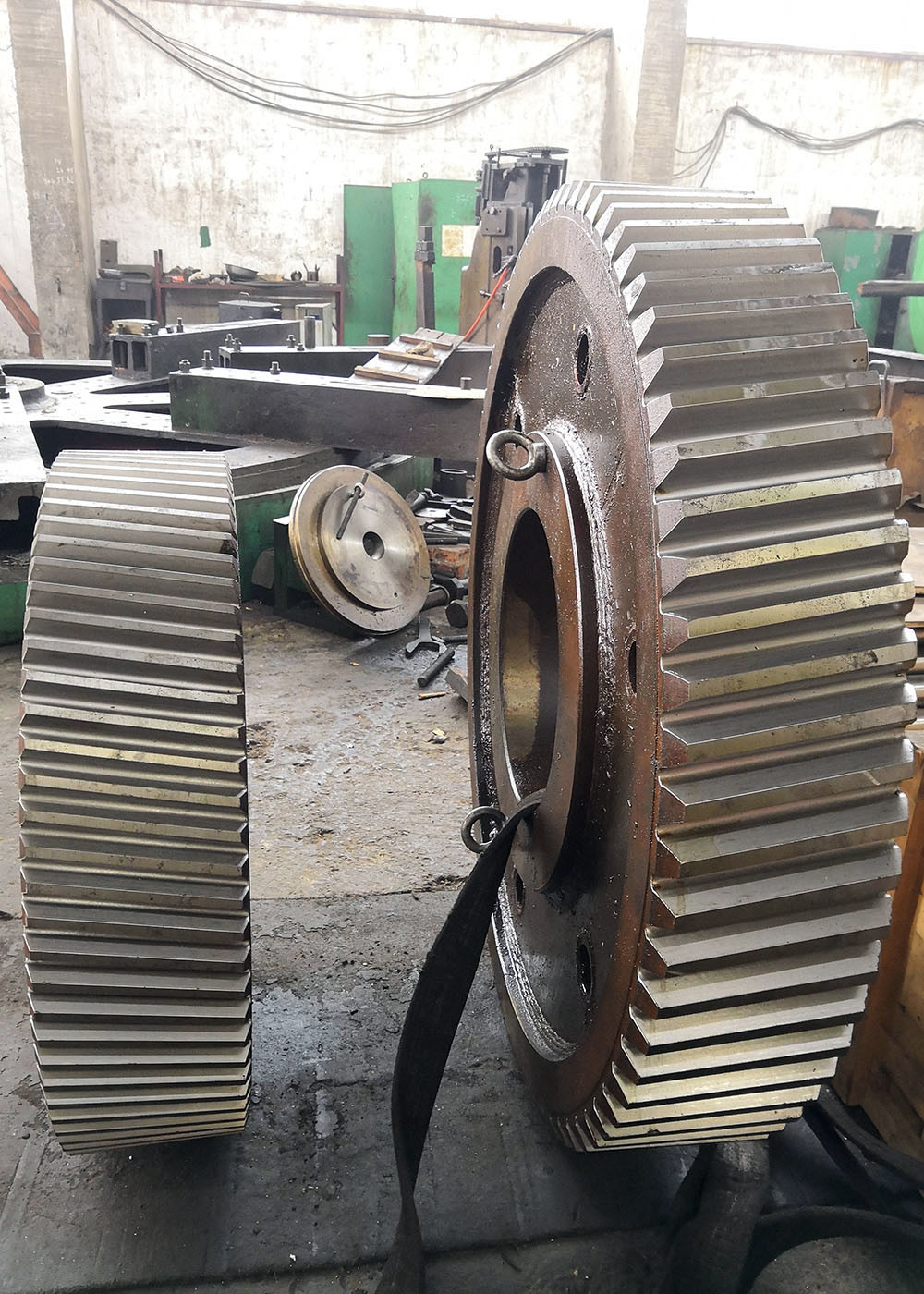

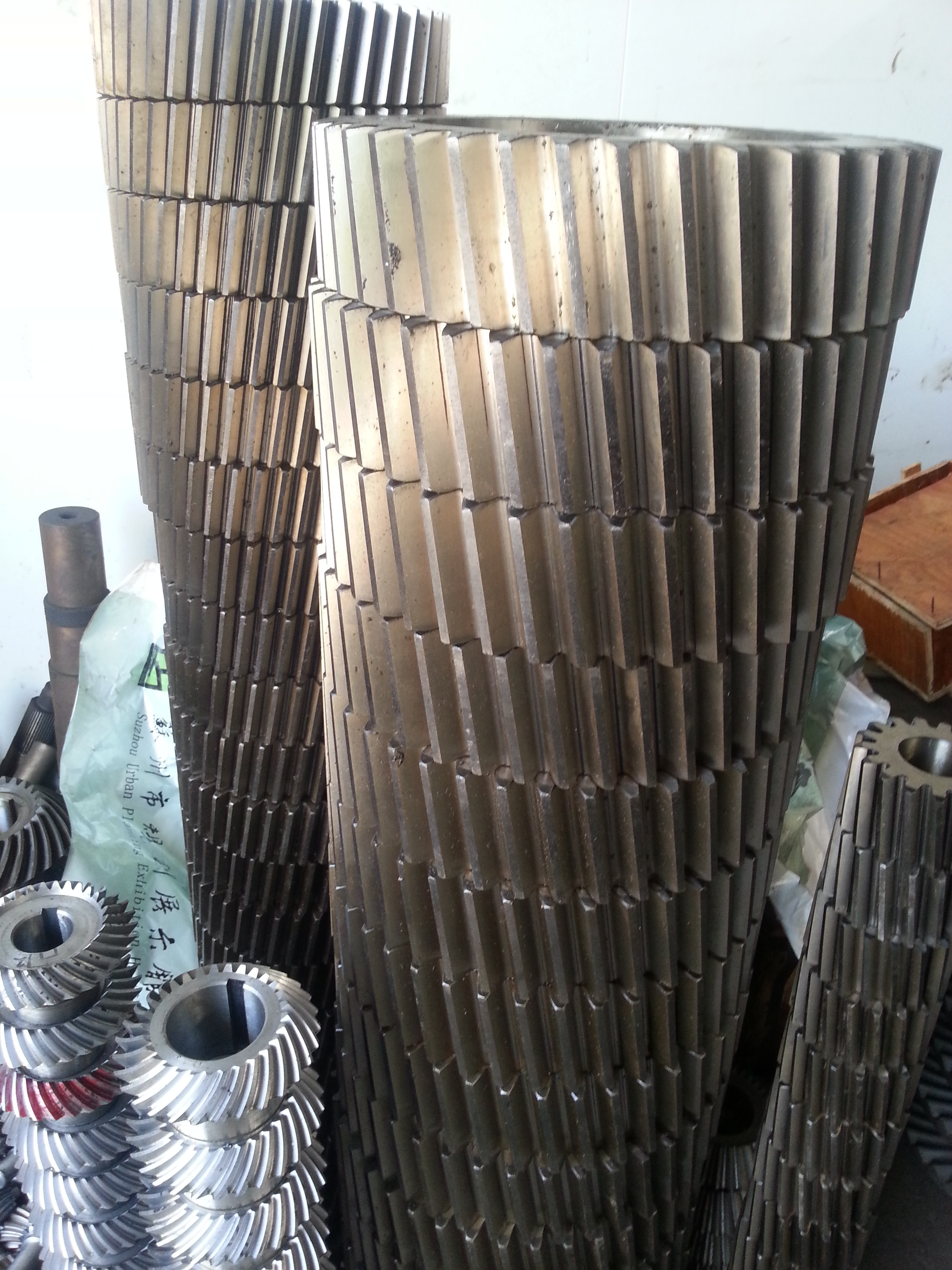

Forja de aço 12 módulos de engrenagens de transmissão de hélice única para caixa de engrenagens
1) Características dos engrenagens helicoidais
As engrenagens helicoidais podem transmitir energia entre eixos paralelos ou perpendiculares através do uso de dentes helicoidais.
Eles são projetados para distribuir a pressão gradualmente ao longo de todo o dente.
Devido à inclinação de seus dentes, as engrenagens helicoidais funcionam mais suavemente e silenciosamente do que outras engrenagens e são capazes de transportar cargas pesadas com eficiência.
2) Tipos de engrenagens helicoidais
As engrenagens helicoidais estão disponíveis em duas configurações dentárias: de mão esquerda e de mão direita.
As engrenagens helicoidais transmitem energia através de duas configurações axiais: paralelas e perpendiculares.
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 12 |
| Número de dentes (Z) | 76 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 23° |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
