| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HG220806003 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $80/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 50 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Os dentes numeram: | 58 | Ângulo da hélice: | 20° |
|---|---|---|---|
| Diâmetro da ponta: | 620 | Dureza: | 45-50 HRC |
| Materiais: | SCM 440 | Largura: | 70 mm |
| Destacar: | SCM 440 engrenagens helicoidais de aço,Engrenagem helicoidal do dente reto de aço de SCM 440,Módulo helicoidal da engrenagem 12 do dente reto |
||

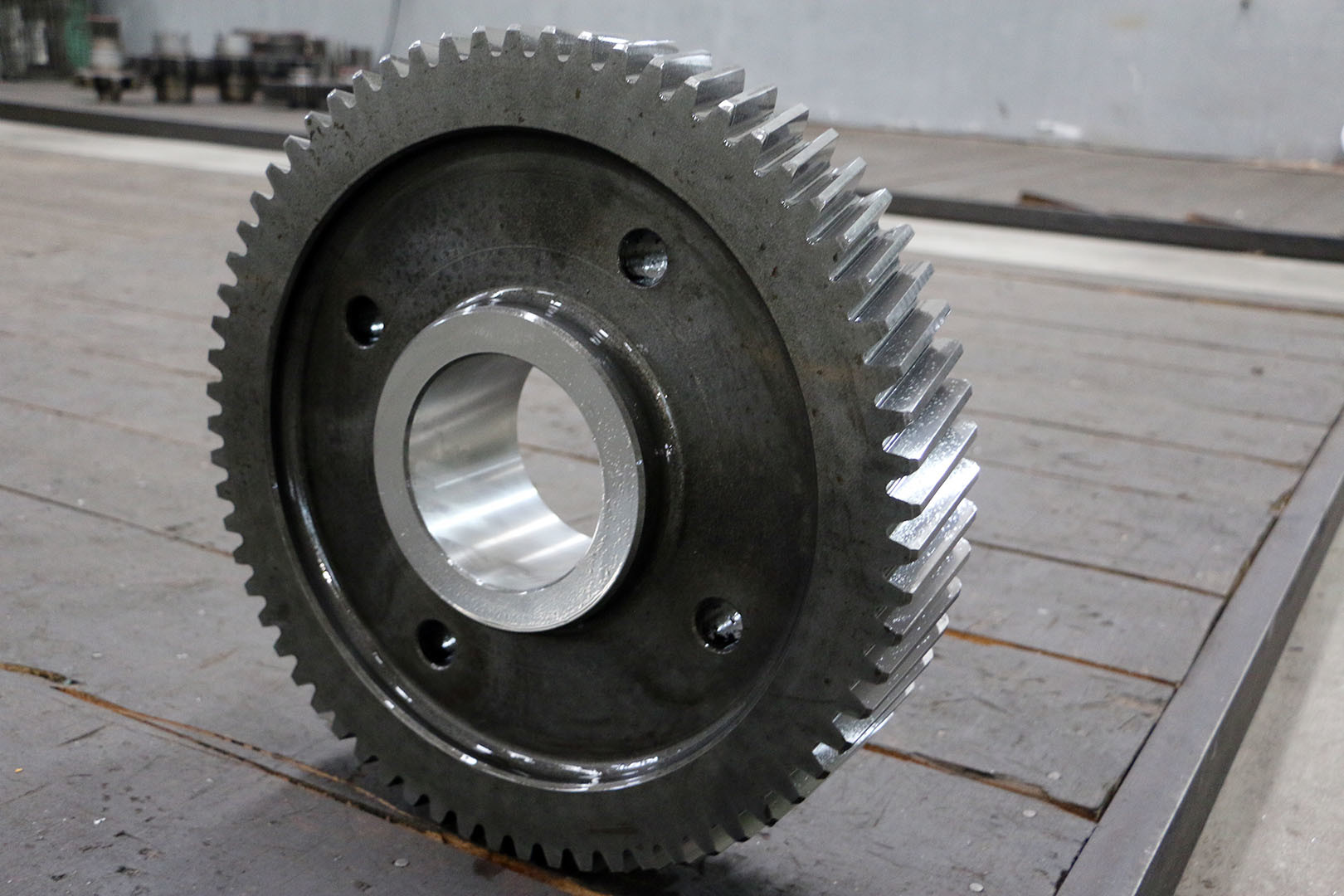

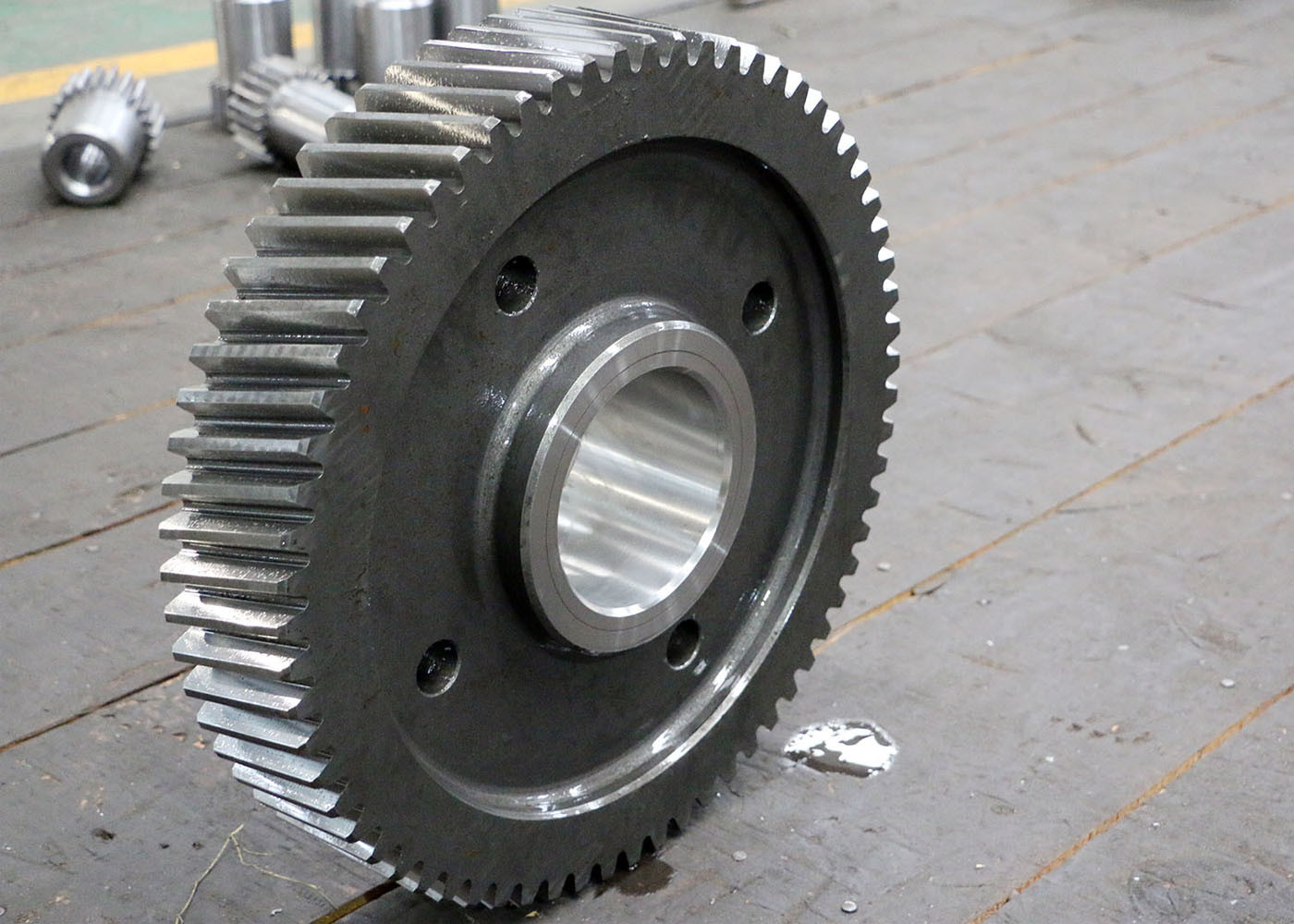

Engrenagens de transmissão de aço forjadas SCM 440 12 módulos engrenagens helicoidais para redução de velocidade
Características do engranagem helicoidal
Um dos benefícios mais notáveis das engrenagens helicoidais sobre as engrenagens retas é o menor ruído, especialmente a velocidades médias e altas.
Com engrenagens helicoidais, múltiplos dentes estão sempre engrenados, o que significa menos carga em cada dente individual.
Isto resulta numa transição mais suave das forças de um dente para o outro, de modo a reduzir as vibrações, as cargas de choque e o desgaste.
Mas o ângulo inclinado dos dentes também causa um contacto deslizante entre os dentes, o que produz forças axicais e calor, o que reduz a eficiência.
Estas forças axiais desempenham um papel importante na selecção de rolamentos para engrenagens helicoidais.
Outra vantagem que as engrenagens helicoidais oferecem sobre as engrenagens retas é a capacidade de serem usadas com ou sem engrenagens paralelas (cruzadas).
Os engrenagens helicoidais com eixos paralelos requerem o mesmo ângulo de hélice, mas com mãos opostas (ou seja, dentes à direita e dentes à esquerda).
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 12 |
| Número de dentes (Z) | 58 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 20° |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Endurecimento por indução |
| Dureza da superfície | 45-50 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
