| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HG22082604 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $150/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 50 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Materiais: | 20CrMnTi | Tratamento térmico: | Carburação |
|---|---|---|---|
| Fabricação: | Terreno de engrenagem | Diâmetro da ponta: | 72 mm |
| Largura: | 25 | Ângulo de pressão: | 20° |
| Destacar: | Única engrenagem helicoidal de 2 módulos,Engrenagens à terra da hélice para a caixa de engrenagens,2 engrenagens à terra da hélice do módulo |
||

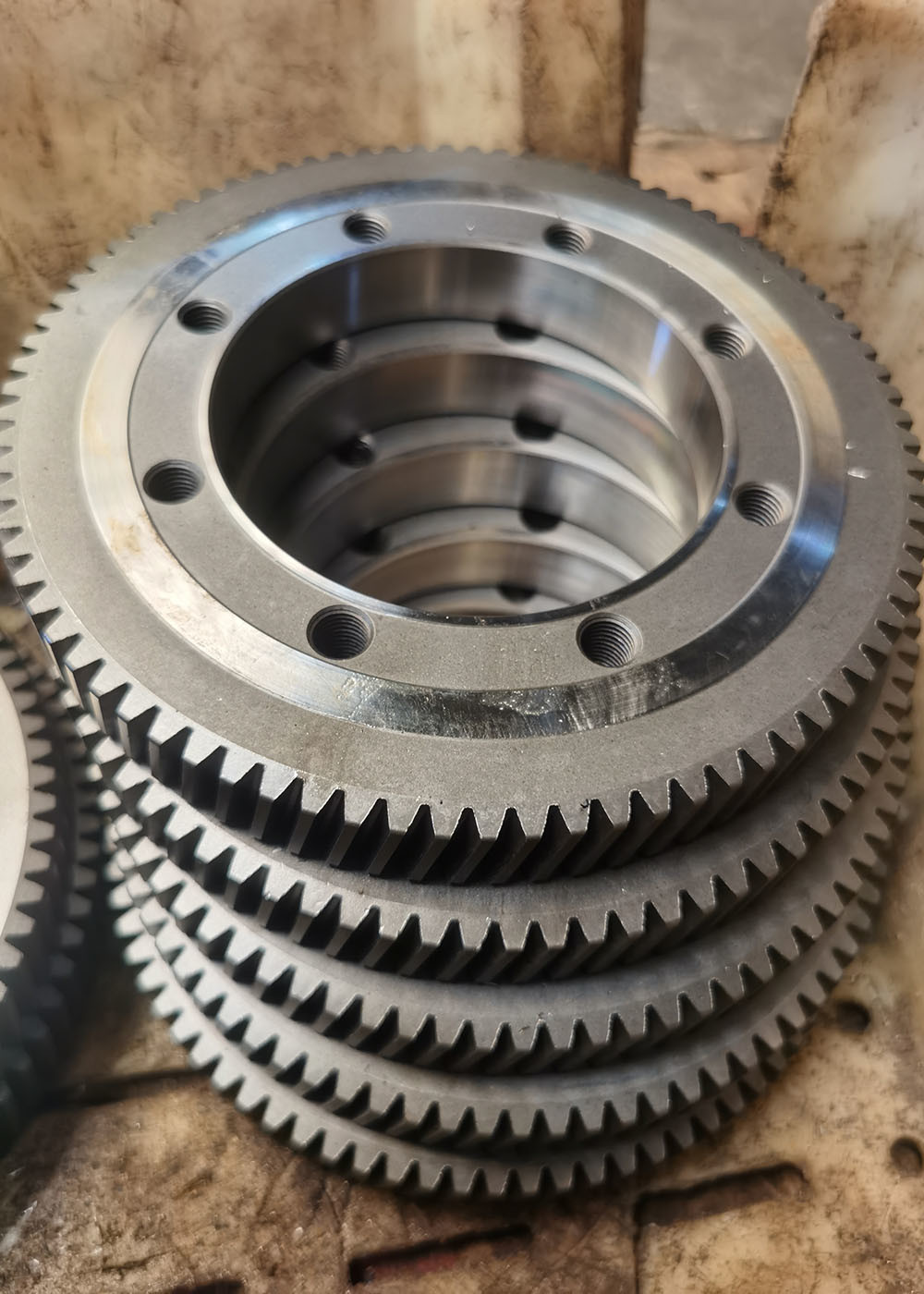

Peças de transmissão personalizadas 2 módulo de engrenagem de pinhão em terra engrenagens hélice para caixa de engrenagens
1) Descrição do engranagem helicoidal
Helix Gear é uma engrenagem de forma cilíndrica com dentes helicoidais. A engrenagem helicoidal pode suportar mais carga do que a engrenagem reta e trabalhar com menos ruído.
Os dentes estão torcidos de forma oblíqua ao eixo da engrenagem.
2) Características do engrenagem de hélice
Engranagem de hélice com a força de empurrão axial causada pela forma da hélice
3) Qualidade dos engrenagens helicoidais
A precisão da engrenagem helicoidal pode atingir o grau ISO 5-6 após retificação dos dentes da engrenagem.
4) Aplicações de engrenagem de hélice
Componentes de transmissão, automóvel
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Reboque de engrenagens e moagem de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 2 |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | Costumes |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
