| Place of Origin: | CHINA |
|---|---|
| Marca: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Detalhes da embalagem: | Caixas de madeira compensada |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Accuracy: | ISO 8-9 Grade | Tipo do perfil: | Engrenagem de dente reto |
|---|---|---|---|
| Hardness: | 220-260 HB | Tratamento térmico dos engrenagens: | Extinguir, temperar, carburar. |
| Material: | Steel, Carbon Steel | Helix Angle: | 22° |
| Gear Type: | Cylindrical Gear | ||
| Destacar: | Engrenagem helicoidal única carburizada,Duração de vida mais longa |
||

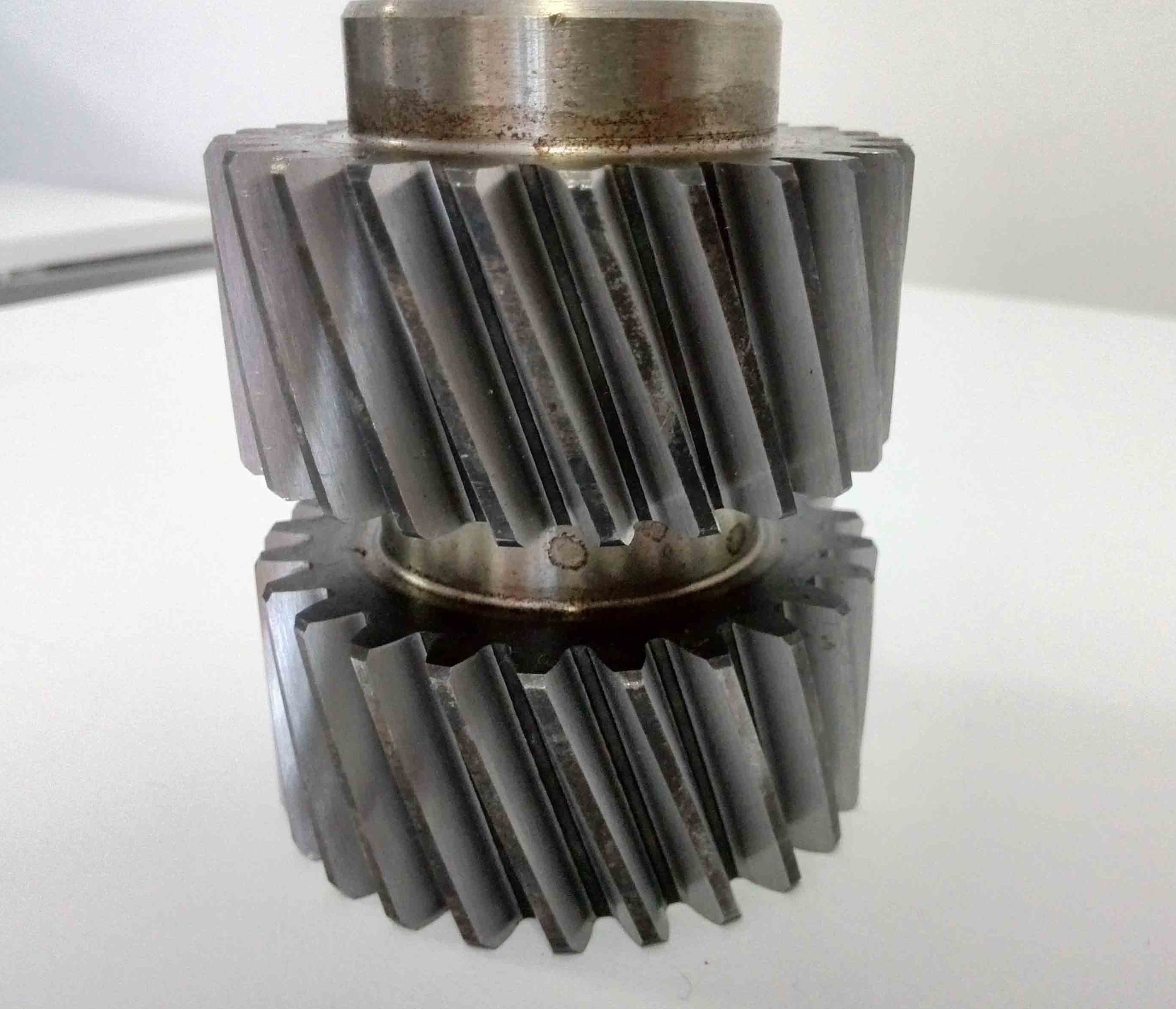

1)Descrições dos engrenagens helicoidais
Uma engrenagem helicoidal é um tipo de engrenagem cuja direção dos dentes está em um certo ângulo (ângulo de parafuso) para o eixo.Tem as características de uma malha mais suave e uma capacidade de carga mais forteO perfil dos dentes é organizado numa linha helicoidal, permitindo uma malhagem progressiva e reduzindo significativamente o choque e o ruído da transmissão.
2) Características dos engrenagens helicoidais
a) Transmissão suave: a malhagem progressiva de engrenagens helicoidais reduz significativamente a vibração e o ruído, tornando-a adequada para aplicações de alta velocidade.
b) Alta capacidade de carga: com um grande número de dentes de malha simultânea, a distribuição da carga é mais uniforme e a vida útil é mais longa.
c) Métodos de instalação múltiplos: podem ser organizados em eixo paralelo ou transversal, com elevada flexibilidade de conceção.
d) Eficiência da transmissão: geralmente pode atingir mais de 98%, com baixa perda de potência.
3) Aplicações dos engrenagens helicoidais
a) Caixa de velocidades de automóveis
b) Redutor industrial
c) Sistema de propulsão marítima
d) Dispositivo de transmissão do equipamento de geração de energia
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Caminhadas de engrenagem |
| Resinhar os Dentes | √ |
| Módulo (M) | 9 |
| Número de dentes (Z) | 56 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 20° |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
