| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HG23032501 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $80/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 50 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Número do dente: | 26 | Ângulo da hélice: | 15° |
|---|---|---|---|
| Largura da cara: | 50 | Aspereza dos dentes de engrenagem: | Ra0.8~Ra1.6 |
| Materiais: | 17CrNiMo6 | Grau de qualidade: | Grau ISO 6-7 |
| Destacar: | Única engrenagem helicoidal de alta velocidade,única engrenagem 17CrNiMo6 helicoidal de aço,Única engrenagem Ra0.8 helicoidal |
||

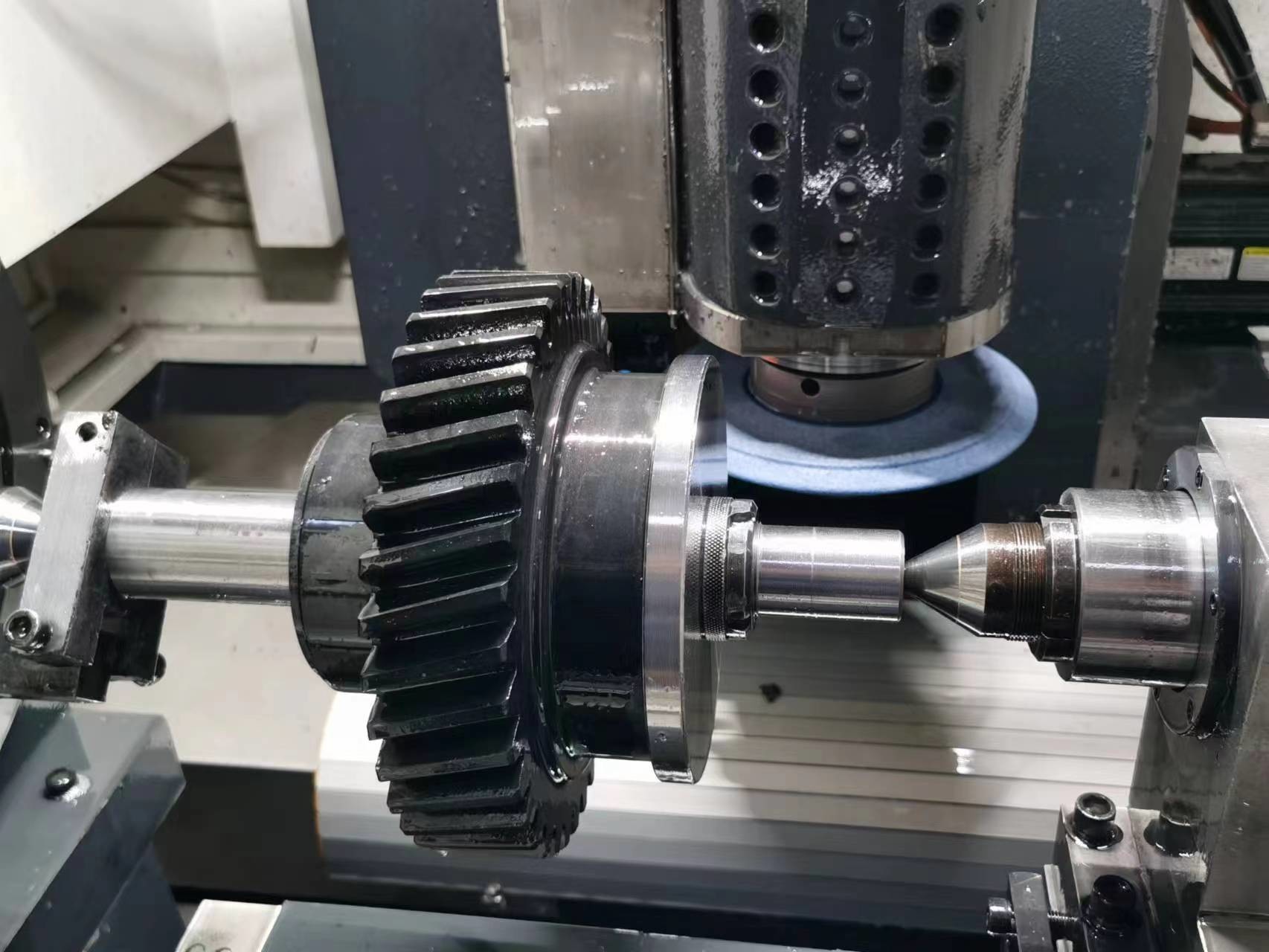

Engrenagens de transmissão de comboios de alta velocidade 17CrNiMo6 Engrenagem helicoidal de pinhão de aço
1) Módulo normal:7
2) Número de Dentes: 26
3) Diâmetro de passo: 188.42
4) Diâmetro exterior: 202.42
5) Ângulo da hélice: 15°
6) Direção da hélice: Mão esquerda
7) Material: 17CrNiMo6
8) Adendo: 7,0 mm
9) Dedendum: 8,75 mm
10) Profundidade total: 15,75 mm
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 7 |
| Número de dentes (Z) | 26 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 15° |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
