| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS23032503 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $50.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Tipo da ranhura: | Ranhura Involute | comprimento: | 2220mm |
|---|---|---|---|
| Dureza: | 50-55 HRC | módulo: | 10 |
| Dentes da ranhura não: | 28 | Tratamento térmico: | Endurecimento por indução |
| Destacar: | Eixo Involute principal da ranhura,Eixo de engrenagem 2220mm da ranhura,Eixo de engrenagem da ranhura 50HRC |
||

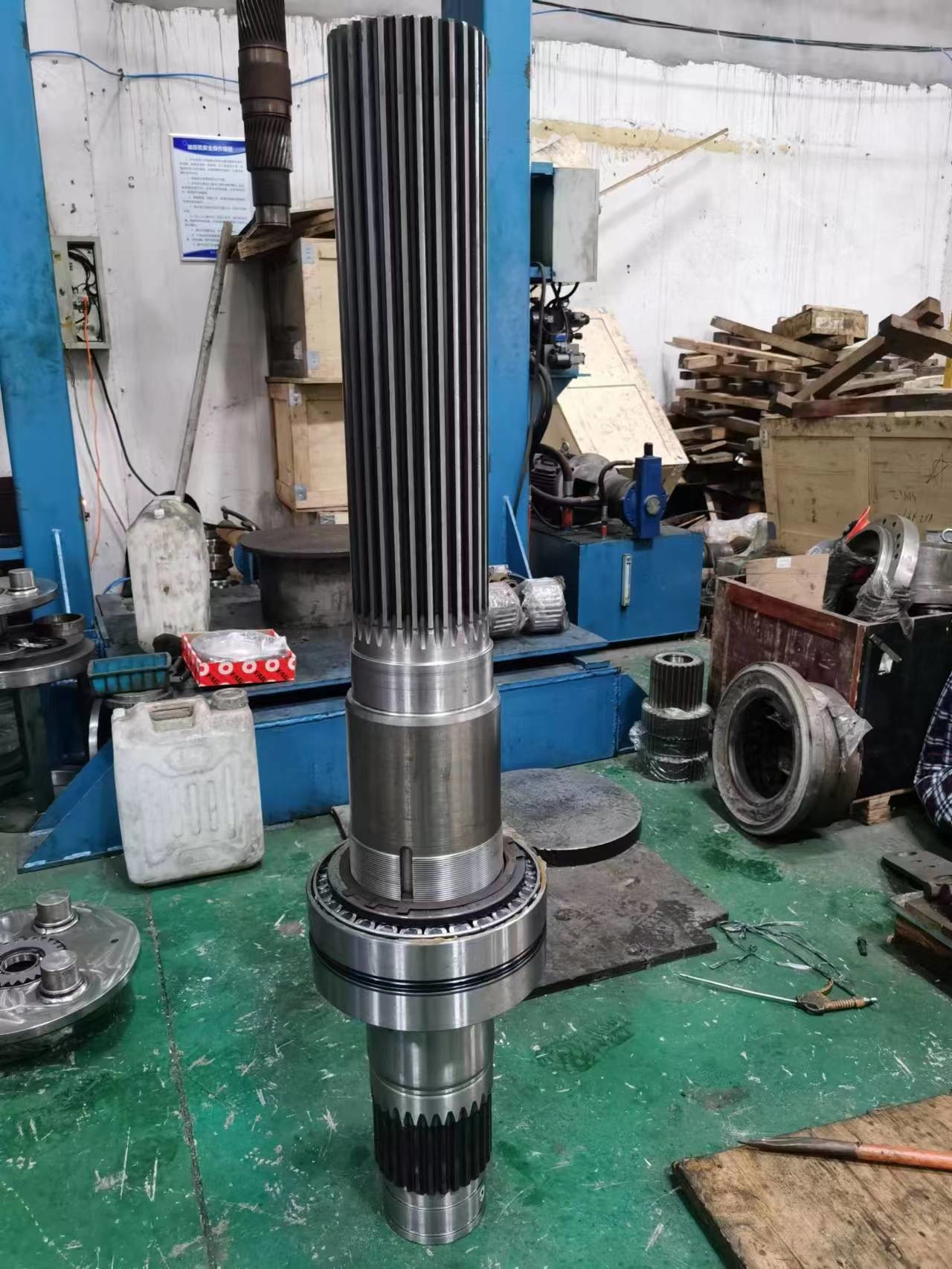

Peças de Transmissão - Eixo Principal Estriado Involvente da máquina de escavação de carvão
Padrão DIN_5480
Encaixe Lateral de Raiz Plana
Estria Externa
Módulo: 10
Número de Dentes da Engrenagem 28
Raio de Arredondamento 1,6 mm
Diâmetro Maior 298,00
Diâmetro Menor 278,00
Espessura do Dente 20,825
Classe de Tolerância Classe 5
| Produtos | Eixos Estriados Retangulares |
| Feito Sob Medida | √ |
| Tipo de Perfil da Engrenagem | Estria |
| Fabricação de Dentes de Engrenagem | Fresagem de Estrias/Retificação de Estrias |
| Retificação de Dentes de Engrenagem | √ |
| Módulo (M) | Personalizado |
| Número de Dentes (Z) | Personalizado |
| Personalizado | 30° |
| Ângulo da Hélice (β) | 0° |
| Grau de Precisão dos Dentes | Grau ISO 6-7 |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
