| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS22090302 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $300.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Largura da linha: | 16 | Profundidade endurecida: | 1.1 ~ 1.5 mm |
|---|---|---|---|
| Tipo: | Espinha paralela | Processo de Fabricação: | Ranhure a moedura |
| Dureza: | 58-62 HRC | Major Diameter: | 112 |
| Destacar: | Eixo de engrenagem paralelo retangular da ranhura,Eixo de moedura da ranhura da transmissão da ranhura,Peças da transmissão do eixo de engrenagem da ranhura |
||

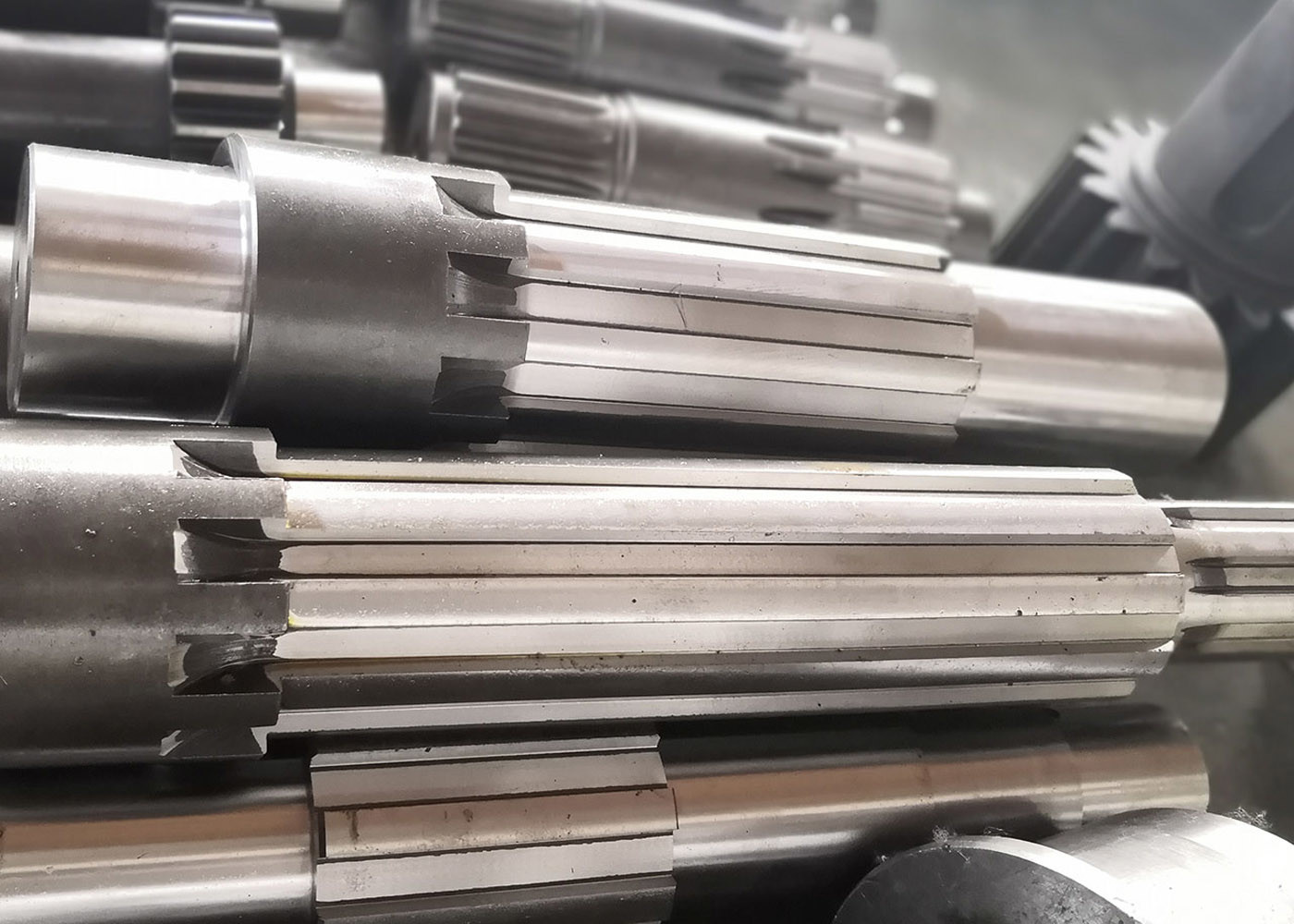

Peças de Transmissão Retificação de Estrias Eixos Estriados Paralelos Retangulares
1) Método de Fabricação do Eixo Estriado
Corte de estrias é o processo de usinagem de estrias internas ou externas em eixos, engrenagens e
outros componentes de transmissão de potência mecânica,
que se encaixam com ranhuras em uma peça de acoplamento, permitindo que a potência seja transmitida de um para outro.
As estrias são geralmente fabricadas através do uso de fresagem ou corte por modelagem para dentes de estrias externas e
por meio de modelagem ou brochagem para dentes de estrias internas.
A YIZHI MACHINERY fabrica estrias de precisão, tanto internas quanto externas.
Temos uma equipe dedicada que fabrica e inspeciona seus projetos de estrias.
| Produtos | Eixos Estriados Retangulares |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Estria |
| Fabricação de Dentes de Engrenagem | Fresagem de Estrias |
| Retificação de Dentes de Engrenagem | √ |
| Módulo (M) | Personalizado |
| Número de Dentes (Z) | Personalizado |
| Ângulo de Pressão (α) | 30° |
| Ângulo da Hélice (β) | Personalizado |
| Grau de Precisão dos Dentes | ISO Grau 6-7 |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
