| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS22090304 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $50.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Materiais: | 42CrMo | Fabricação: | Spline Hobbing |
|---|---|---|---|
| Dureza: | 45-50 HRC | Passo do diâmetro: | 220 |
| Major Diameter: | 238 | Diâmetro da raiz: | 215.3 |
| Destacar: | 42CrMo forjou o eixo Involute de aço da ranhura,eixo involute para o equipamento carbonoso,Hobbing Involute da ranhura do eixo da ranhura |
||

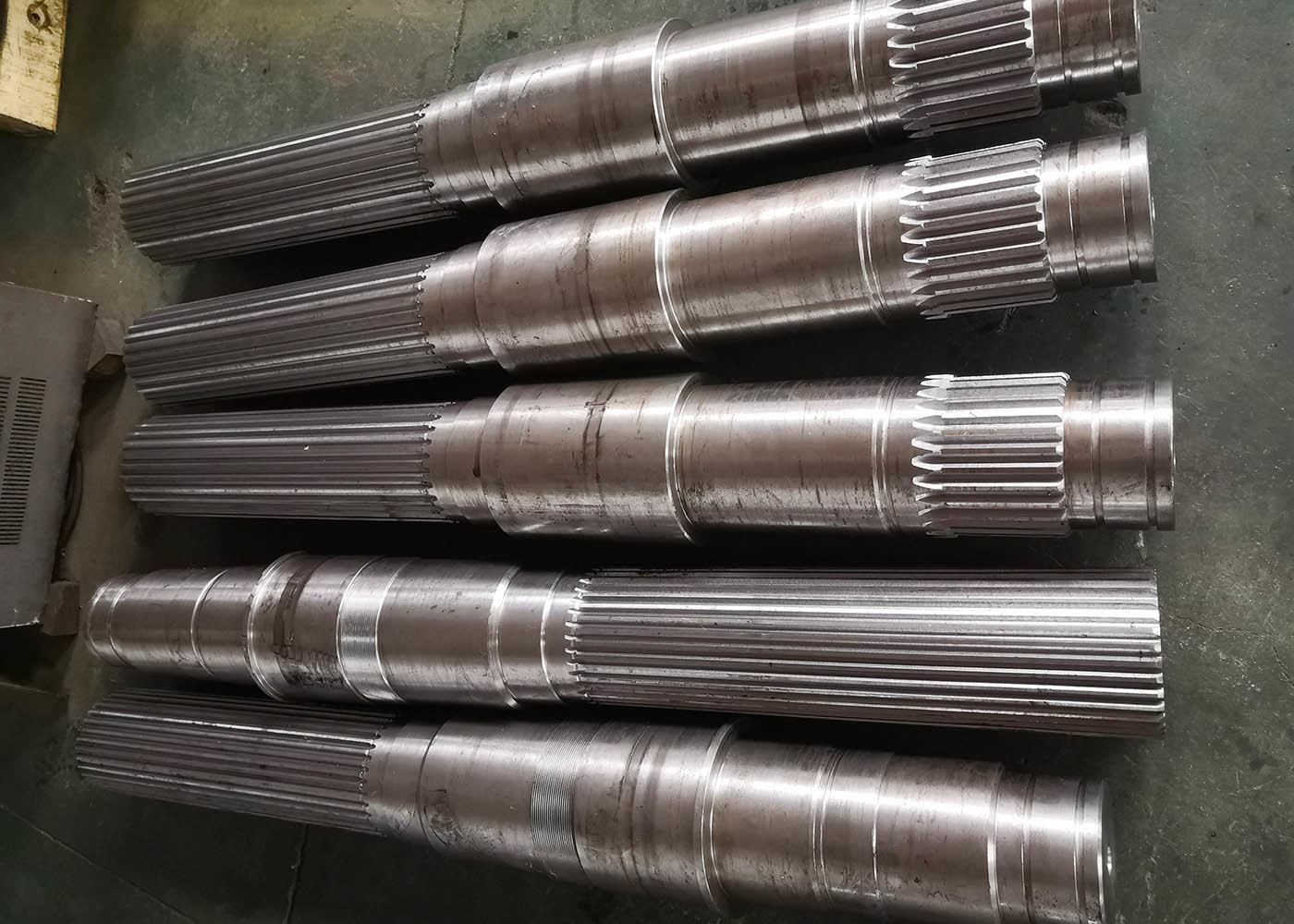

Forjado 42CrMo aço Spline Hobbing Involute Spline Shaft para equipamentos de mineração de carvão
1) Descrição do Spline Involue
Um spline é um conjunto de estreitos gerados longitudinalmente em torno da circunferência de um eixo ou ranhuras geradas no forro interno de uma peça de trabalho.
O eixo de espinha externa combina com uma espinha interna que as ranhuras, ou espaços, formados no reverso dos dentes do eixo.
Essas vias-chave são implementadas em um projeto para impedir o movimento entre duas partes, especialmente durante a transmissão de binário.
As espinhas transferem o movimento rotativo de uma entrada para uma saída através de uma conexão mecânica, ou eixo espinhado.
Espinhas que não são uma forma de dente involuído são chamadas de serrations.
As espinhas têm vários tipos diferentes de aplicações.
Os eixos de acoplamento devem ser equipados com um eixo de acoplagem com um eixo de acoplagem com um eixo de acoplagem com um eixo de acoplagem com um eixo de acoplagem com um eixo de acoplagem com um eixo de acoplagem com um eixo de acoplagem com um eixo.
Transmissão de energia para engrenagens flutuantes ou fixas permanentemente e peças de engate que possam necessitar de remoção frequente para indexação ou alteração da posição angular.
Os splines externos e internos são muito utilizados na indústria automóvel, máquinas-ferramenta e outras indústrias.
| Produtos | Os eixos retangulares da linha de tração |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Espinha |
| Fabricação de engrenagens dentárias | Moagem por espiga/moagem por espiga |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Costumes | 30° |
| Ângulo da hélice (β) | |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
