| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS220080701 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $50.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Materiais: | 20CrMnTi | Processo de Fabricação: | Ranhure a moedura |
|---|---|---|---|
| Dureza: | 58-62 HRC | Largura da linha: | 10 |
| Diâmetro da ponta: | 85 | Diâmetro menor: | 78 |
| Destacar: | Ligue o eixo de engrenagem de aço da ranhura 20CrMnTi,Eixo de engrenagem retangular da ranhura,Ligue o eixo da movimentação de aço da engrenagem 20CrMnTi |
||

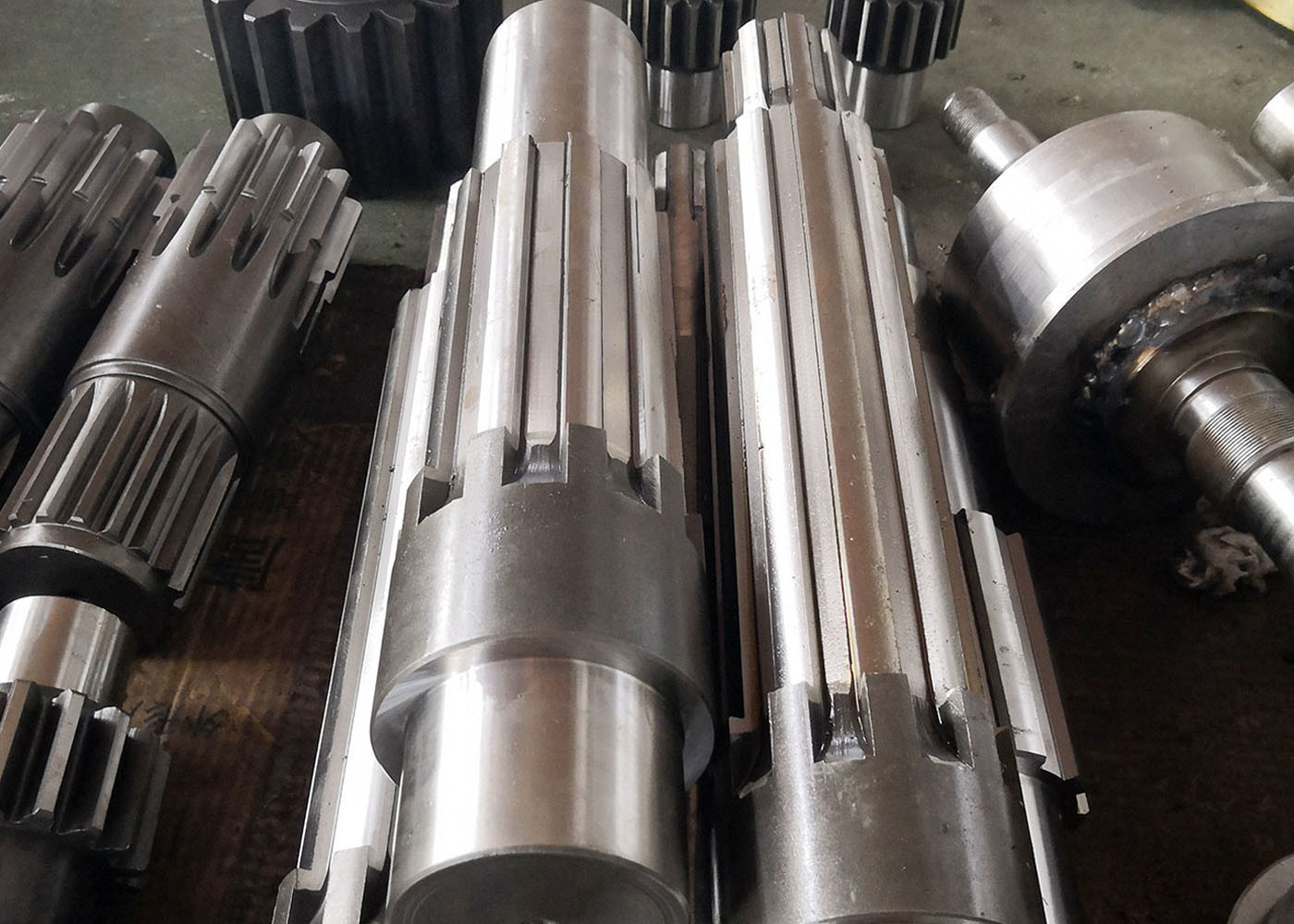

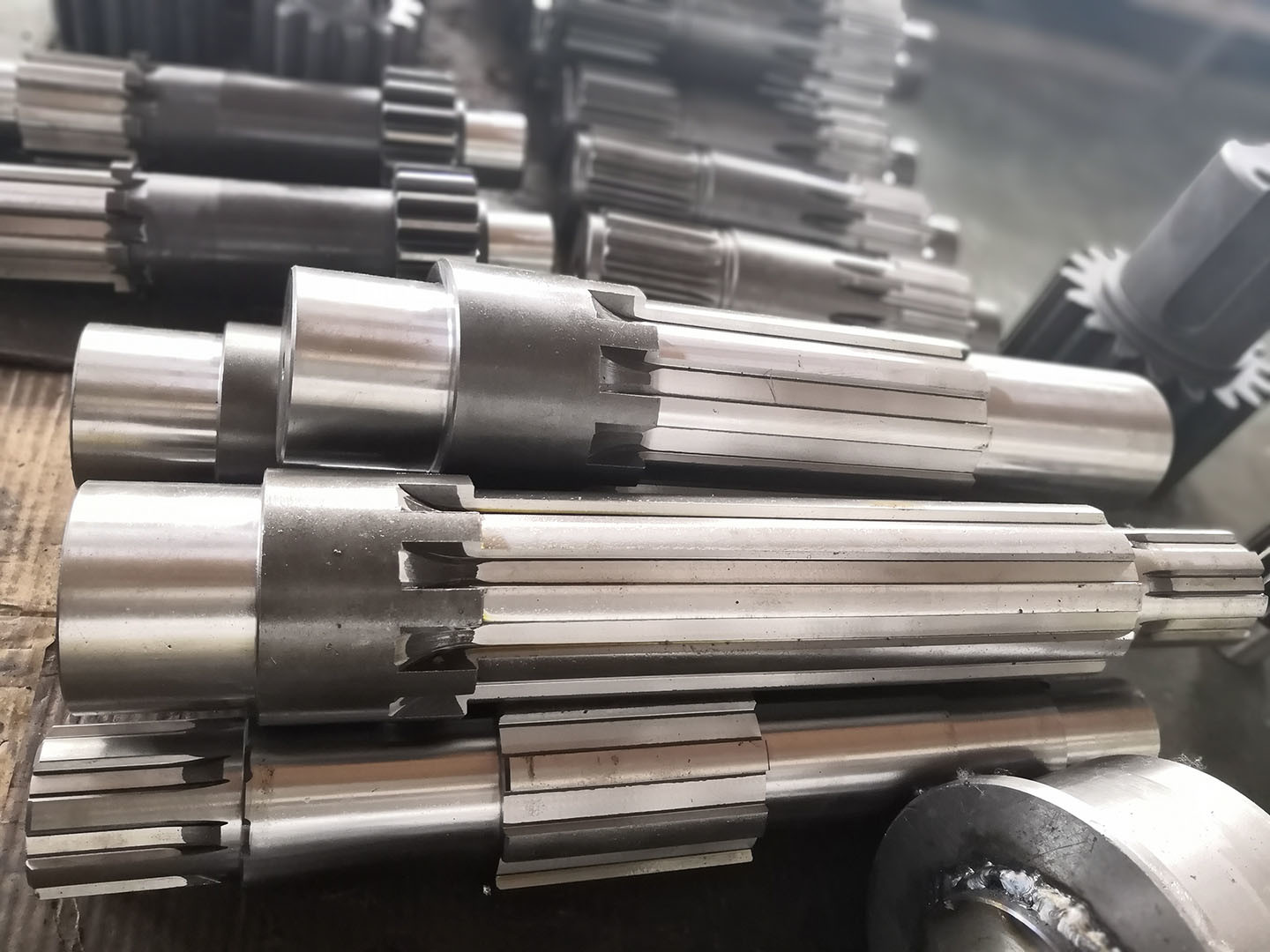

Aço de liga de 20CrMnTi de linha de moagem paralela
1) Fabricação e transformação de eixos de spline
Existem dois tipos complementares de splines, interna e externa.
(por exemplo, numa máquina de moldagem de engrenagens), moída, empinada, laminada, moída ou extrudida.
2) Tipos de Espinhas
a) Incluir um espartilho
b) Espinhas paralelas ou retas
c) Serradura.
3) Aplicações do eixo da linha
a) Os eixos de accionamento dos veículos e as tomadas de potência utilizam splines para transmitir binário e rotação e permitir mudanças de comprimento
(b)Os espinhos são usados em vários lugares nas bicicletas.
c) Os motores de aeronave podem ter um spline sobre o qual se monta a hélice.
| Produtos | Os eixos retangulares da linha de tração |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Espinha |
| Fabricação de engrenagens dentárias | Moagem por cisalha/moagem por cisalha |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
