| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS220090301 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $50.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| material: | 42CrMo | Fabricação: | Spline Hobbing |
|---|---|---|---|
| Dureza: | 45-50 HRC | Passo do diâmetro: | 220 |
| Major Diameter: | 238 | Diâmetro da raiz: | 215.3 |
| Destacar: | ranhura de aço do eixo de engrenagem da ranhura 42CrMo,Ranhura que Hobbing o eixo da movimentação principal,Eixo de aço forjado da movimentação 42CrMo principal |
||

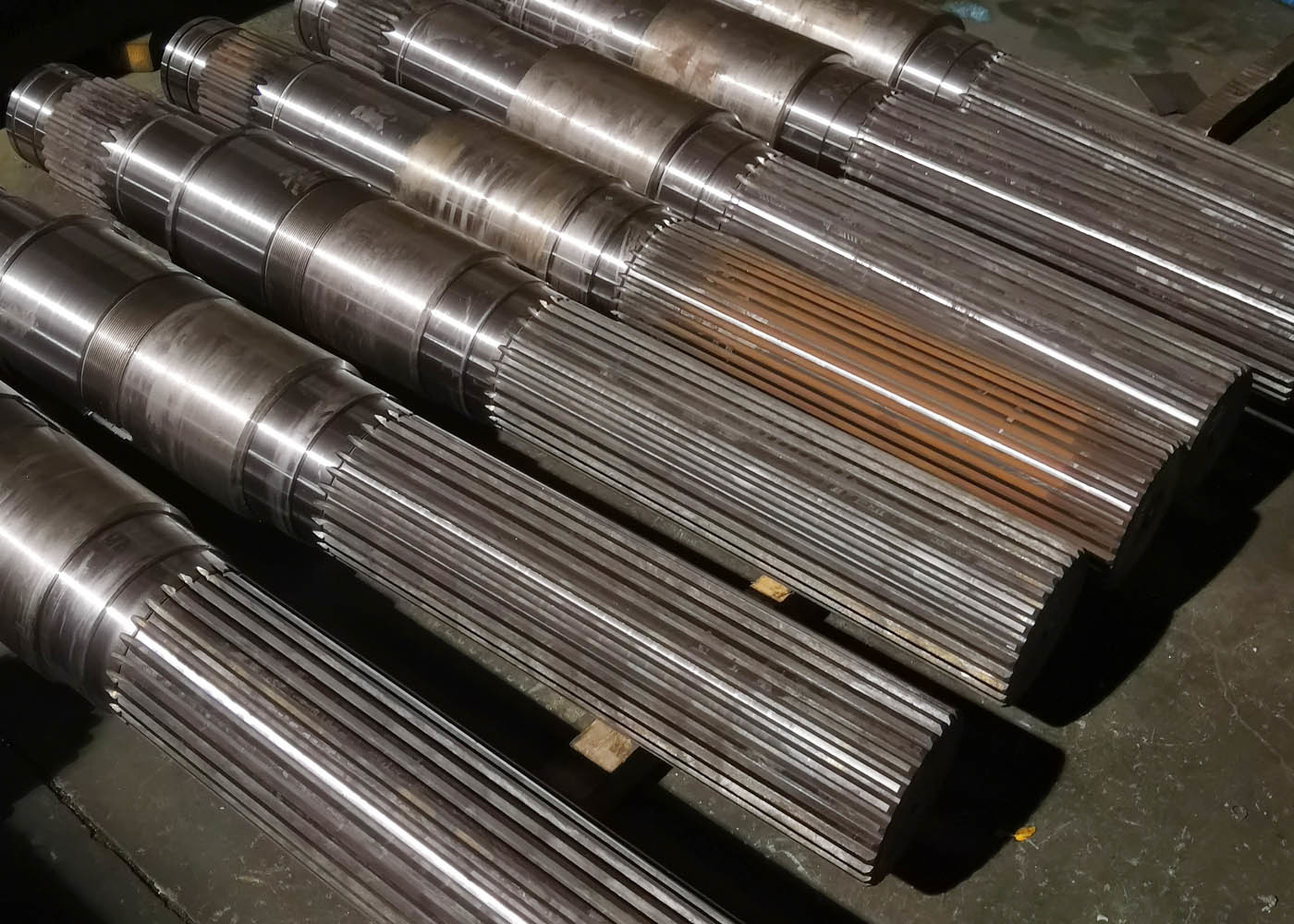

Eixo Principal de Acionamento de Eixo Estriado Involuto Forjado em Aço 42CrMo por Hobbing
1) Aplicações do Eixo Estriado
Aeroespacial
Automotivo
Geração de energia
Equipamentos de fabricação
Militar
Mineração
Petróleo e gás
Robótica
2) Fabricação do Eixo Estriado
a) Usinagem CNC
b) Hobbing de Estrias
c) Retificação de Estrias
3) Material do Eixo Estriado
a) Aço Liga
b) Aço Carbono
c) Liga de Alumínio
d) Aço Inoxidável
4) Tipos de Eixo Estriado
a) Eixo estriado com chaveta paralela
b) Eixo Estriado Involuto
| Produtos | Eixos Estriados Retangulares |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Estria |
| Fabricação de Dentes de Engrenagem | Fresagem/Retificação de Estrias |
| Retificação de Dentes de Engrenagem | √ |
| Módulo (M) | Personalizado |
| Número de Dentes (Z) | Personalizado |
| Personalizado | 30° |
| Ângulo da Hélice (β) | Personalizado |
| Grau de Precisão dos Dentes | ISO Grau 6-7 |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
