| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS23032501 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $150.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Tipo de perfil: | Ranhura Involute | Dureza: | 50-55 HRC |
|---|---|---|---|
| Diâmetro externo: | 207,2 | Passo do diâmetro: | 200 |
| Diâmetro menor: | 191,2 | Diâmetro da raiz: | 118,98 |
| Destacar: | Eixo de engrenagem Involute de grande resistência da ranhura,Eixo de engrenagem Involute da ranhura do RUÍDO 5480,Eixo de engrenagem Involute da ranhura 30° |
||

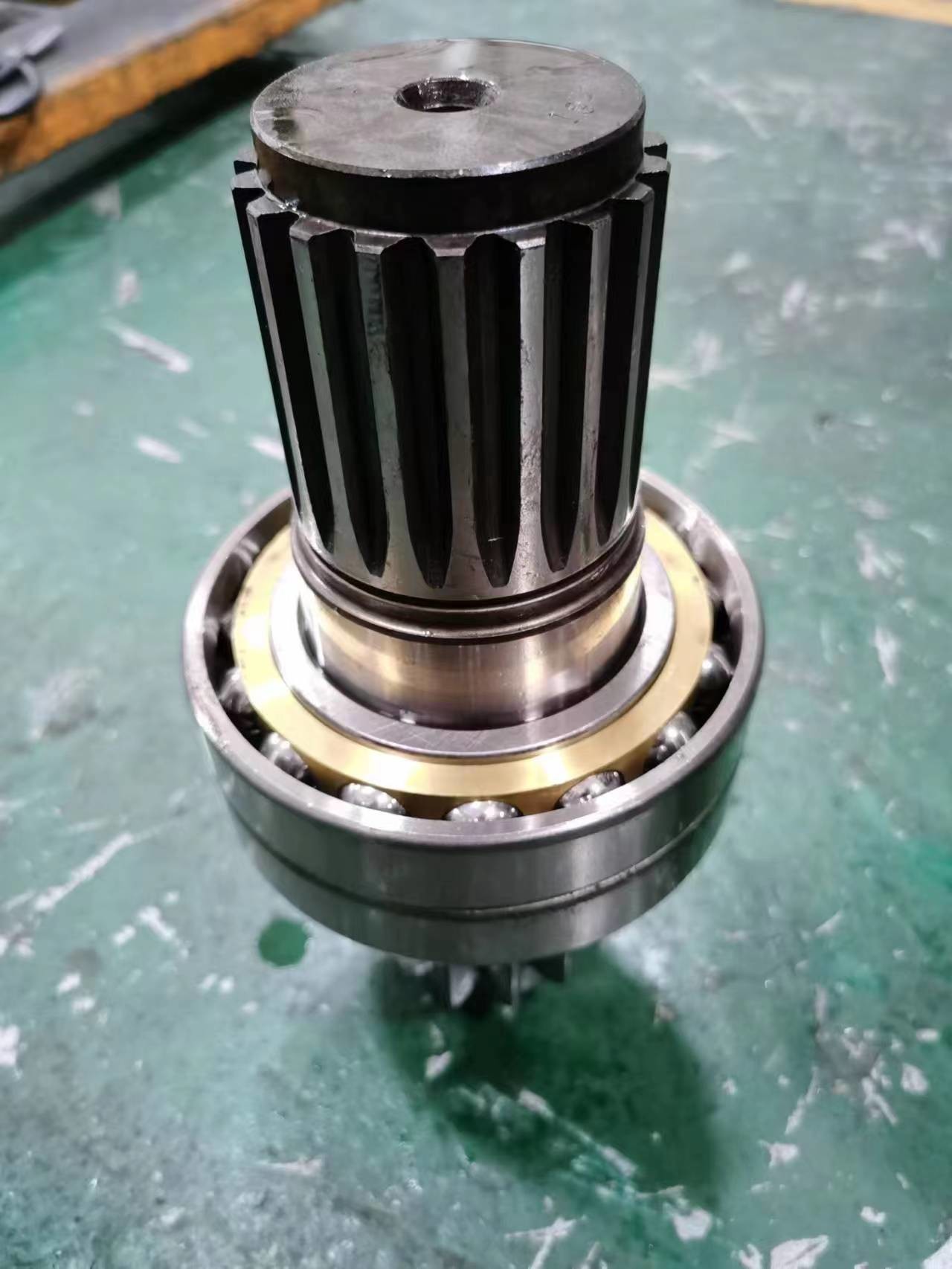

Eixo estriado involuto de alta resistência para sistema de engrenagens planetárias
Adendo: 3,6 mm
Dedendo: 4,4 mm
Padrão: DIN 5480
Número de dentes: 25
Ângulo de pressão: 30°
1) Tipos de eixos estriados
a) Estria de chaveta paralela (Interna e Externa)
b) Estrias involutas (Interna e Externa)
c) Estrias coroadas (Interna e Externa)
d) Serrilhas (Interna e Externa)
2) Descrição do eixo estriado
Os eixos estriados são elementos dentro de uma configuração mecânica, com o objetivo de transmitir torque.
Um eixo estriado consegue a transmissão de torque acoplando-se a um furo estriado fêmea,
ou outra forma de componente de acoplamento que trabalha para impedir o movimento em direções externas
fora do caminho linear da configuração.
| Produtos | Eixo estriado involuto |
| Feito sob medida | √ |
| Tipo de perfil da engrenagem | Estria |
| Fabricação de dentes de engrenagem | Fresagem de estrias/Retificação de estrias |
| Retificação de dentes de engrenagem | √ |
| Módulo (M) | Personalizado |
| Número de dentes (Z) | Personalizado |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | Personalizado |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Eixo estriado involuto |
| Dureza da superfície | 50-55 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
