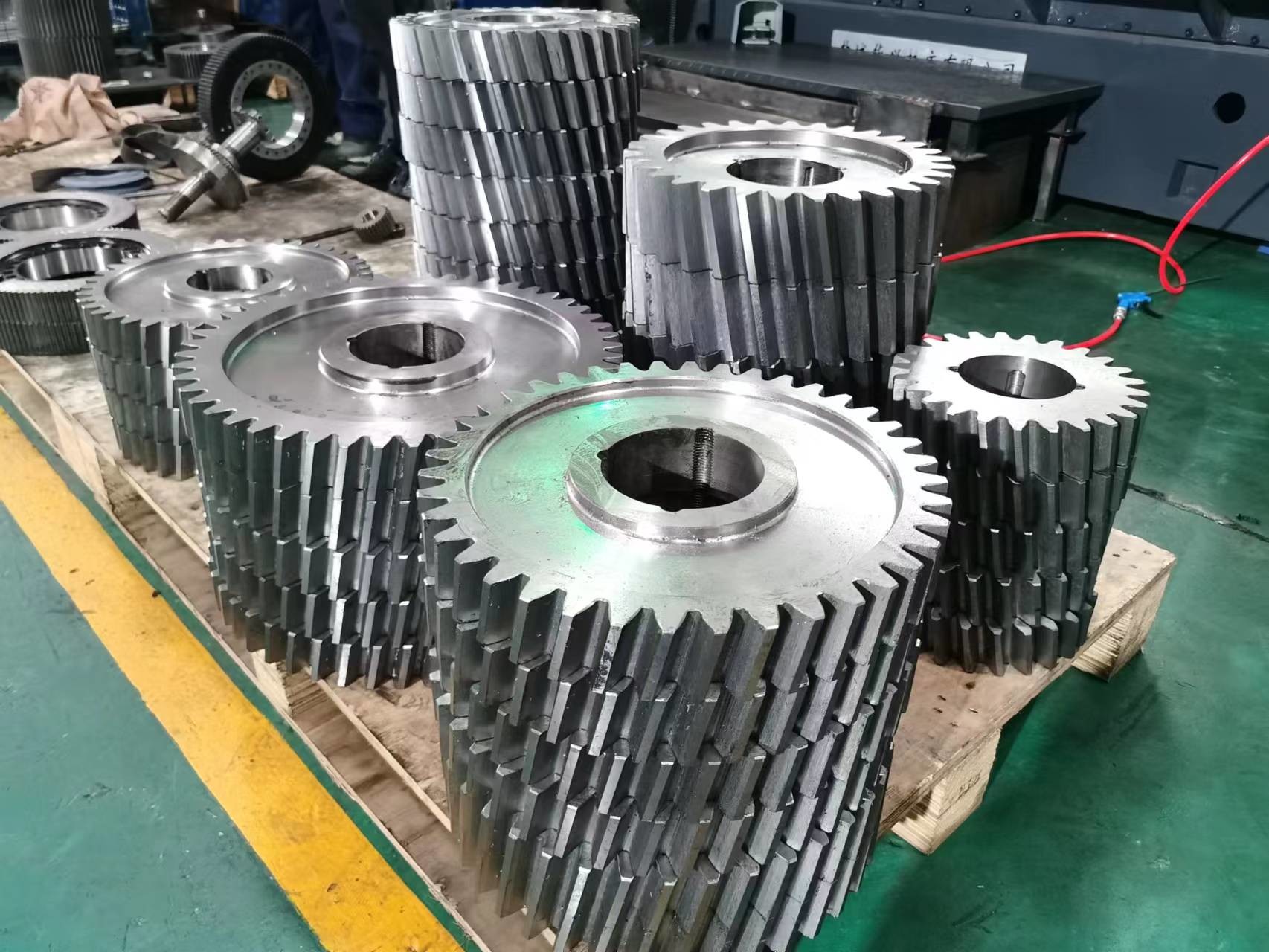

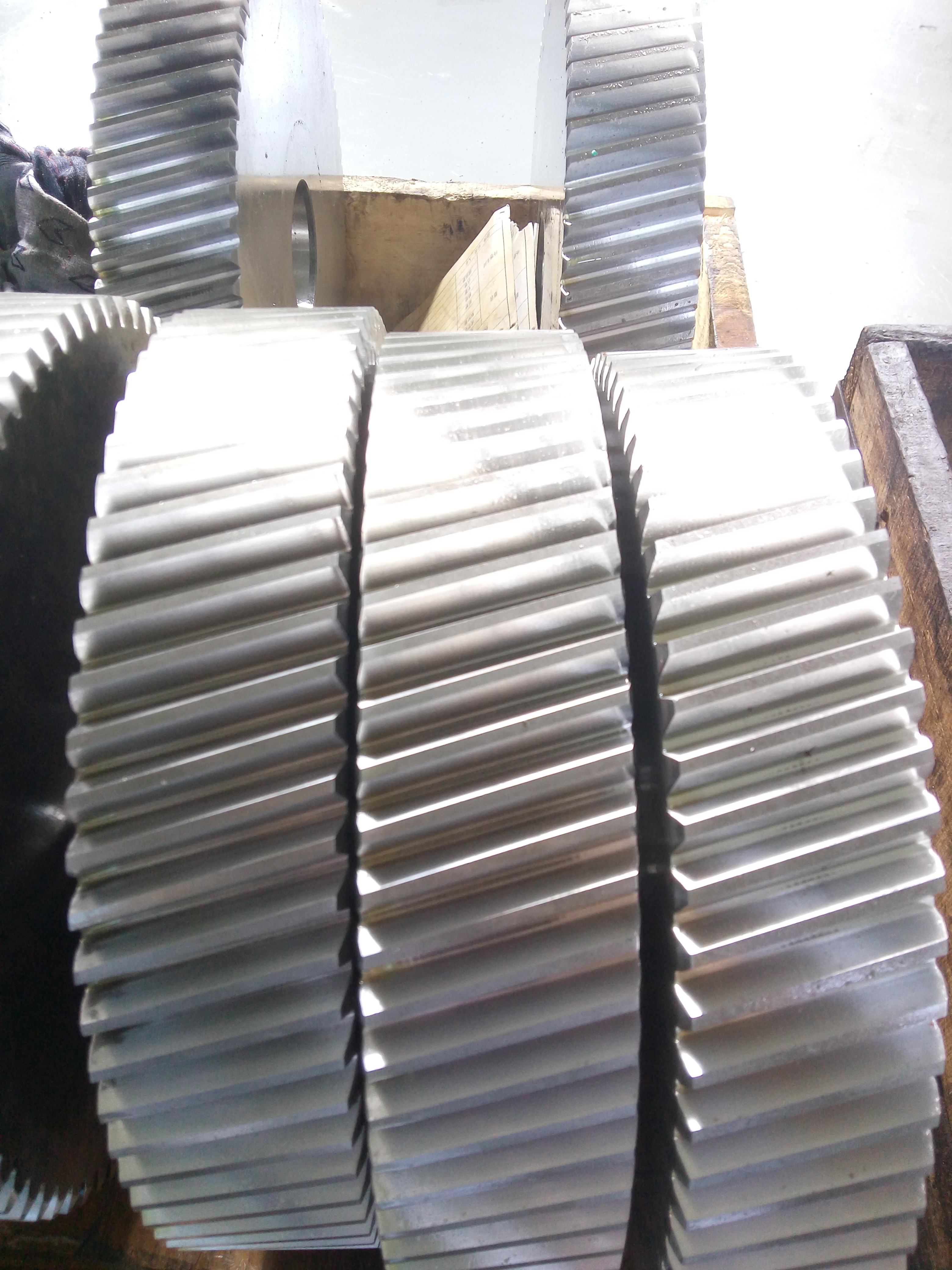

10 Módulo 1045 Engrenagem helicoidal única de aço para engrenagem com perfil cilíndrico

10 Módulo 1045 Ferro de engrenagem única de engrenagem helicoidal de engrenagem helicoidal 12°

1) Descrição dos engrenagens helicoidais

Engrenagens de hélice com um ângulo de hélice em comparação com o engrenagem de esporão.

A engrenagem helicoidal pode ser orientada para a esquerda ou para a direita.

O ângulo de pressão padrão é de 20°, alguns equipamentos antigos também usam 14,5°

Engrenagens helicoidais gerando força do eixo quando as engrenagens estão funcionando, a força do eixo ficando maior quando o ângulo da hélice aumenta.

2) Principais dados técnicos dos artes helicoidais

a) A inclinação do diâmetro normal é a inclinação do diâmetro na superfície normal das engrenagens helicoidais.

b) O passo diametral de uma engrenagem helicoidal é o mesmo que o de uma engrenagem espinhal.

É a razão entre o número de dentes e o diâmetro.

c) O passo circular normal é a distância entre os mesmos pontos dos dentes adjacentes na superfície do diâmetro do passo na direcção normal.

d) A descrição da inclinação circular é a mesma das engrenagens de espinhos.

Distância entre pontos iguais em engrenagens adjacentes.

e) O passo axial é também a distância entre os mesmos pontos nos dentes adjacentes, medidos na direcção axial da superfície de passo.
