| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS220082602 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $50.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Tipo da ranhura: | Ranhura Involute | Fabricação: | Ponto de deslizamento |
|---|---|---|---|
| Dureza: | 58-62 HRC | módulo: | 2 |
| Dentes da ranhura não: | 11 | Tratamento térmico: | cimento |
| Destacar: | Ranhura forjada do pinhão do aço de liga,Ranhuras entradas Involute do eixo,Ranhura entrada Involute do pinhão do eixo |
||

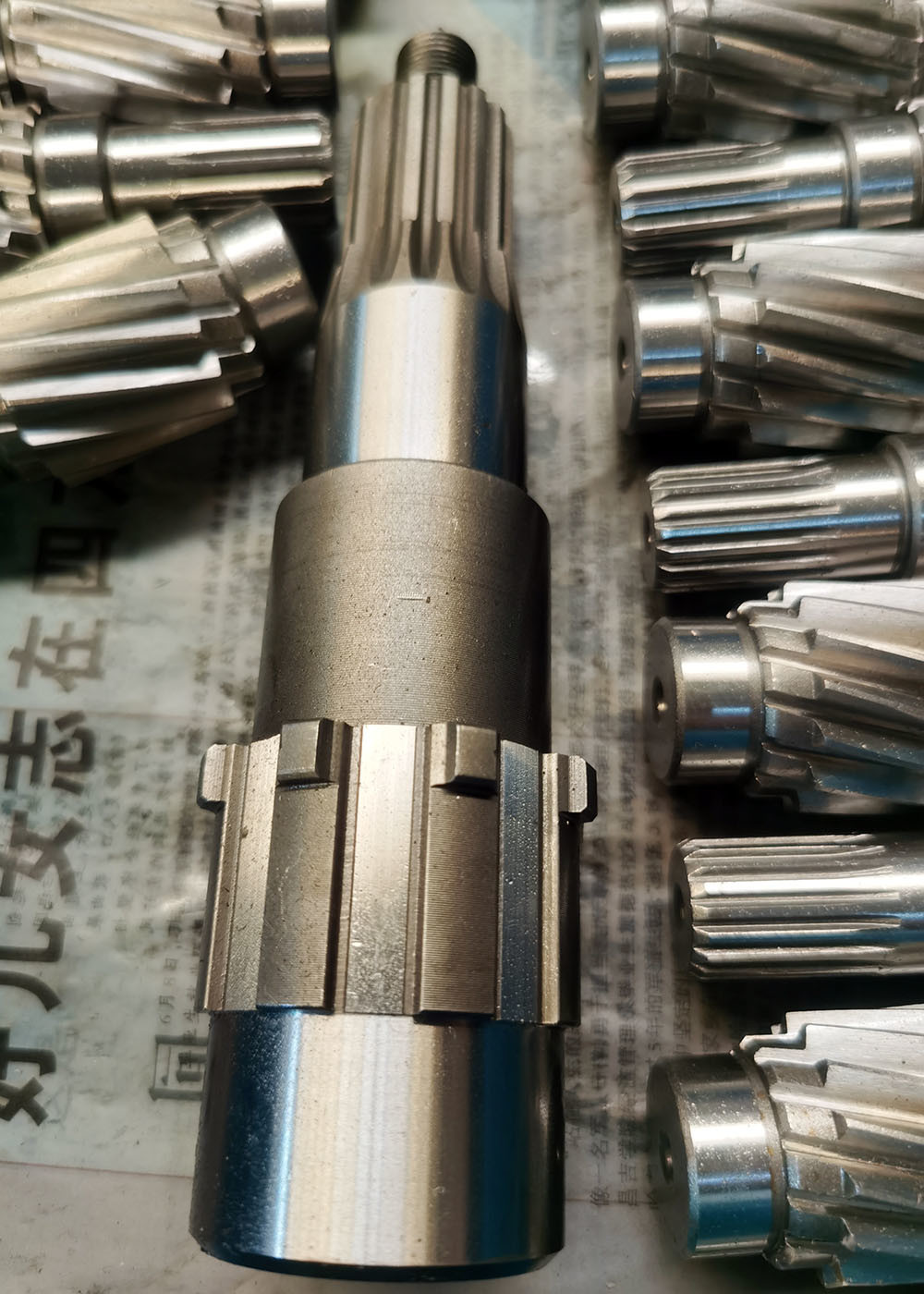

Pinhão de Aço Liga Forjado Personalizado Estrias Involutas Retificadas
1) Aplicações do eixo estriado
Máquinas pesadas: os eixos estriados são frequentemente usados em automóveis, aviação e máquinas de movimentação de terra.
pois podem lidar com altas velocidades de rotação para fornecer torque. Ao contrário dos eixos alternativos, como os eixos chavetados,
Os eixos estriados podem gerar mais torque devido à distribuição uniforme da carga em todos os dentes ou ranhuras.
2) Padrão de fabricação de estrias
As ranhuras podem ser feitas de acordo com o seguinte padrão.
a) ANSI B92-1-1996
b) DIN 5480
c) DIN 5482
d) NF E22-141
| Produtos | Eixos estriados retangulares |
| Feito sob medida | √ |
| Tipo de perfil da engrenagem | Estria |
| Fabricação de dentes de engrenagem | Fresagem de estrias/Retificação de estrias |
| Retificação de dentes de engrenagem | √ |
| Módulo (M) | Personalizado |
| Número de dentes (Z) | Personalizado |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | Personalizado |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Cementação |
| Dureza da superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
