| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HG22082607 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $150/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 50 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Materiais: | AISI 4140 | Tratamento térmico: | Indução Hardenig |
|---|---|---|---|
| Fabricação: | Terreno de engrenagem | Modulo: | 8 |
| Largura da cara: | 55 | Ângulo da hélice: | 15° |
| Destacar: | Única engrenagem helicoidal de 8 módulos,8 engrenagens cortadas helicoidais do módulo,Engrenagens cortadas helicoidais do ISO 7 |
||

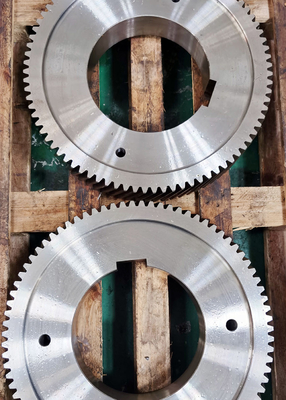

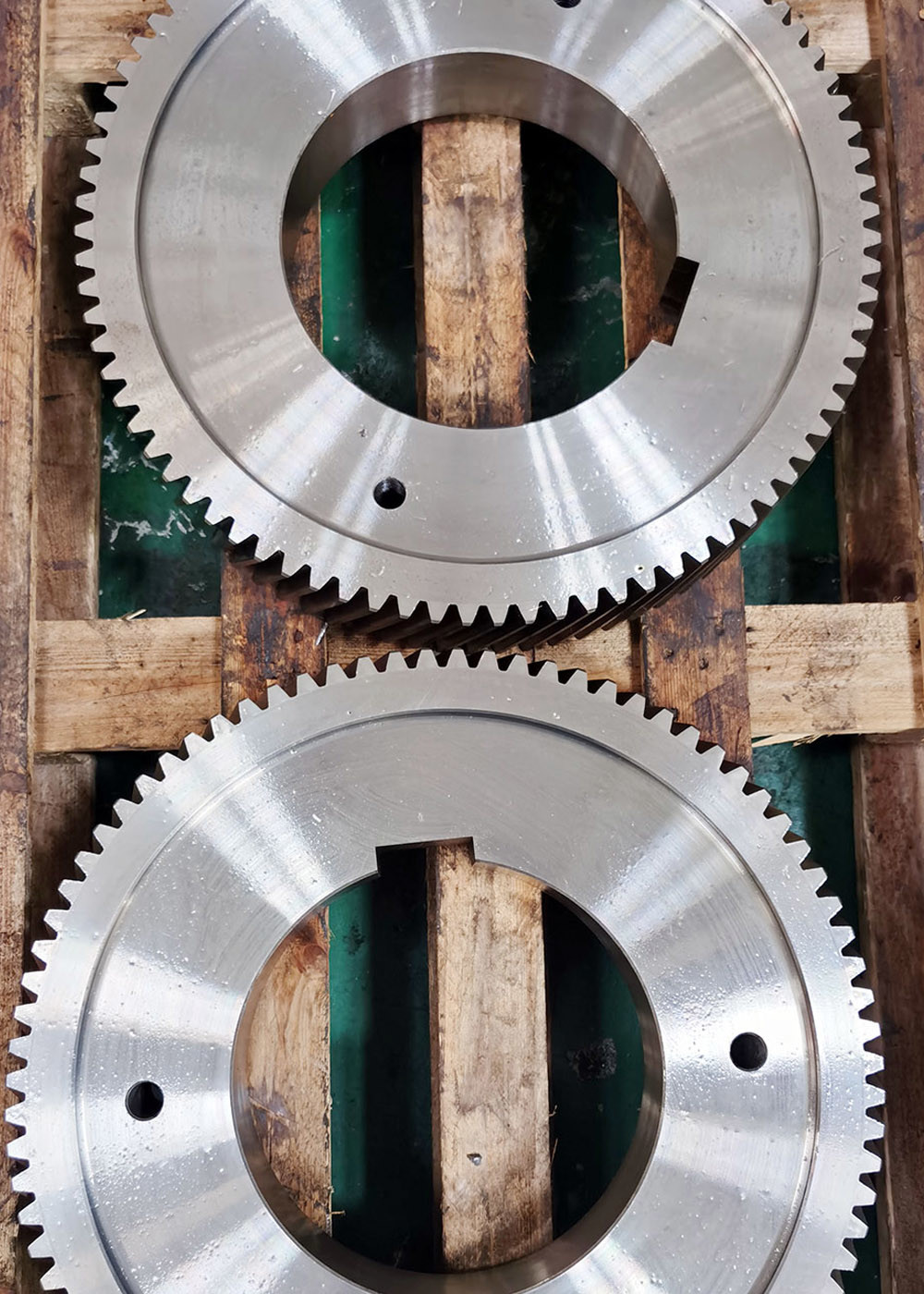

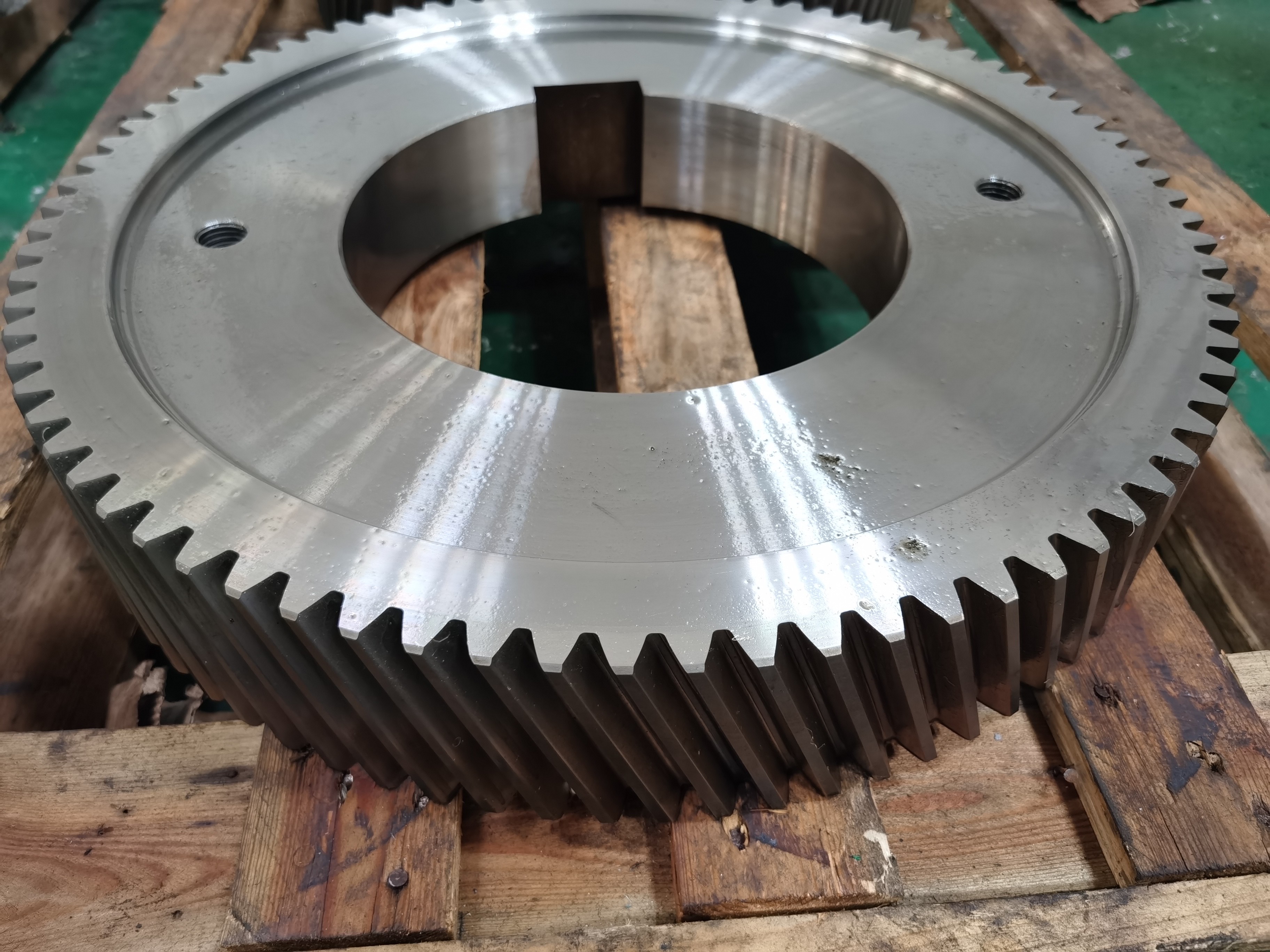

Engrenagens de transmissão personalizadas 8 módulos engrenagens de hélice única para caixa de engrenagens
1) Descrição dos engrenagens helicoidais
A engrenagem helicoidal é uma versão melhorada das engrenagens de esporão.
Os dentes desta engrenagem estão inclinados em um ângulo chamado ângulo de hélice.
Esta inclinação ajuda a tomar o impulso axial em uma direção, melhora a área de contato como o comprimento dos dentes
É maior em engrenagem helicoidal comparado com a mesma largura de espinho.
2) Principais dados técnicos dos artes helicoidais
a) A descrição da inclinação circular é a mesma das engrenagens de espuma.
Distância entre pontos iguais em engrenagens adjacentes.
b) O passo circular normal é a distância entre os mesmos pontos dos dentes adjacentes na superfície do diâmetro do passo na direcção normal.
c) O passo diametral de uma engrenagem helicoidal é o mesmo que o de uma engrenagem de espinhos.
É a razão entre o número de dentes e o diâmetro.
d) A inclinação do diâmetro normal é a inclinação do diâmetro na superfície normal das engrenagens helicoidais.
e) O passo axial é também a distância entre os mesmos pontos nos dentes adjacentes, medidos na direcção axial da superfície de passo.
| Produtos | Engrenagem helicoidal |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Reboque de engrenagens e moagem de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 8 |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 15° |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
