| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HG22082301 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $80/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 50 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Número do dente: | 76 | Ângulo da hélice: | 22° |
|---|---|---|---|
| Largura: | 50 mm | Dureza: | 58-62 HRC |
| Materiais: | SCM 440 | Grau de qualidade: | Categoria do ISO 6 |
| Destacar: | 10 engrenagens cortadas helicoidais do módulo,10 engrenagens de transmissão industriais do módulo,Engrenagens cortadas helicoidais do SAE 4320 |
||

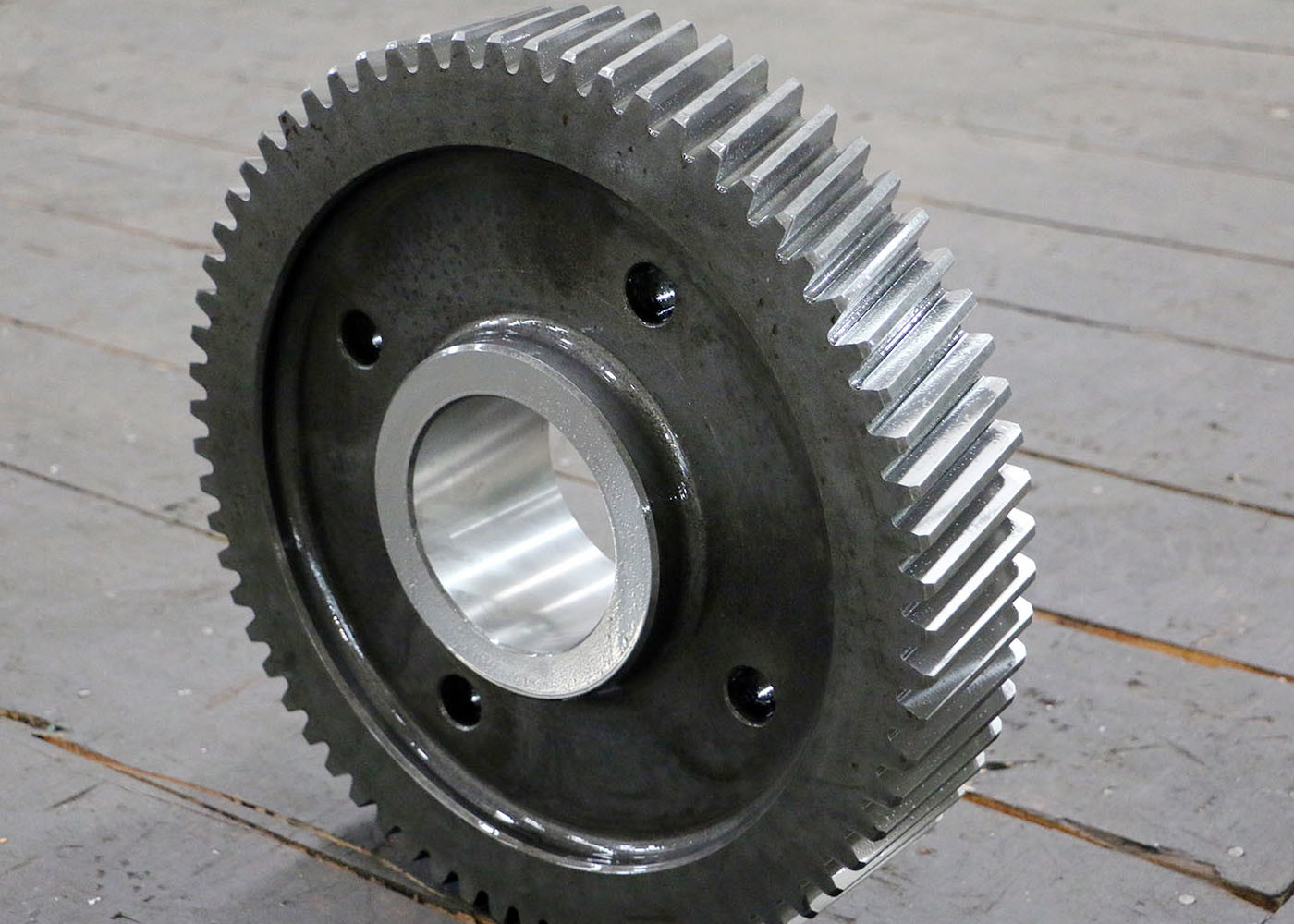

Forjado SAE 4320 aço 10 módulo engrenagens helicoidais engrenagens de transmissão industrial
1) Tipos de engranajes helicoidales
a) Engranagem helicoidal simples
b) Engranagem dupla helicoidal
c) Engranagem em espigas
2) Direcção do engranagem helicoidal
Mano esquerda, mano direita.
3) Descrição do engranagem helicoidal
Os engrenagens helicoidais desenvolveram-se a partir de engrenagens retas e os seus dentes encontram-se em ângulo com o eixo do eixo.
O contacto entre os engrenagens actua progressivamente ao longo dos flancos das faces diagonais.
Em nenhum momento o comprimento total de qualquer engrenagem está completamente engrenado.
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 10 |
| Número de dentes (Z) | 76 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 25° |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
