| Lugar de origem | China |
| Marca | YIZGEAR |
| Número do modelo | SS220082304 |

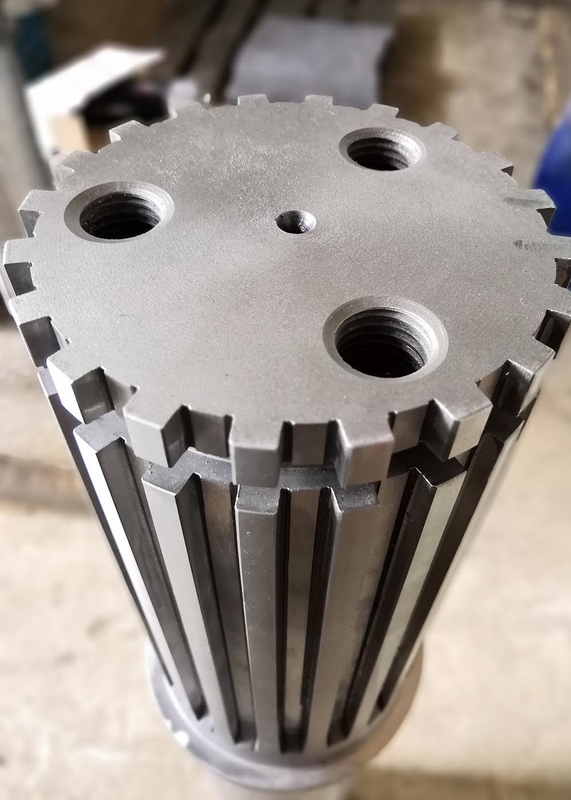

Aço de liga 20Cr2Ni4 de linha de trituração paralela
1) Tipos de eixo de enrolamento
Os eixos em espiral estão disponíveis em uma ampla variedade de projetos, dependendo da forma, espaço e tamanho
das ranhuras e das chaves do eixo e dos componentes acoplados.
a) Eje em espiral de chave paralela
Os projetos de eixo de chave paralela apresentam chaves quadradas e sulcos com perfis que correm
Esta concepção é ideal para aplicações de carga que exigem um movimento suave.
b) Incluir eixo de enrolamento
Este tipo de eixo espinhado diminui o estresse no eixo usando chaves e cristais cônicos.
Os splines envolvidos são tipicamente utilizados em aplicações de alta velocidade e alta tensão para melhor binário e
Redução do potencial de deslizamento ou desalinhamento.
| Produtos | Os eixos retangulares da linha de tração |
| Feito sob medida | √ |
| Tipo de perfil | Espinha |
| Fabricação | Moagem por cisalha/moagem por cisalha |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | Costumes |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
