| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS220080602 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $300.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Materiais: | 20Cr2Ni4 | Grau de qualidade: | GB 6 Grau |
|---|---|---|---|
| Tipo da ranhura: | Espinha paralela | Largura da linha: | 18 |
| Diâmetro da ponta: | 125 | Diâmetro menor: | 112 |
| Destacar: | Ranhuras do eixo de entrada paralela,estrias do eixo de entrada 20XHM,ranhuras do eixo de entrada OEM ODM |
||

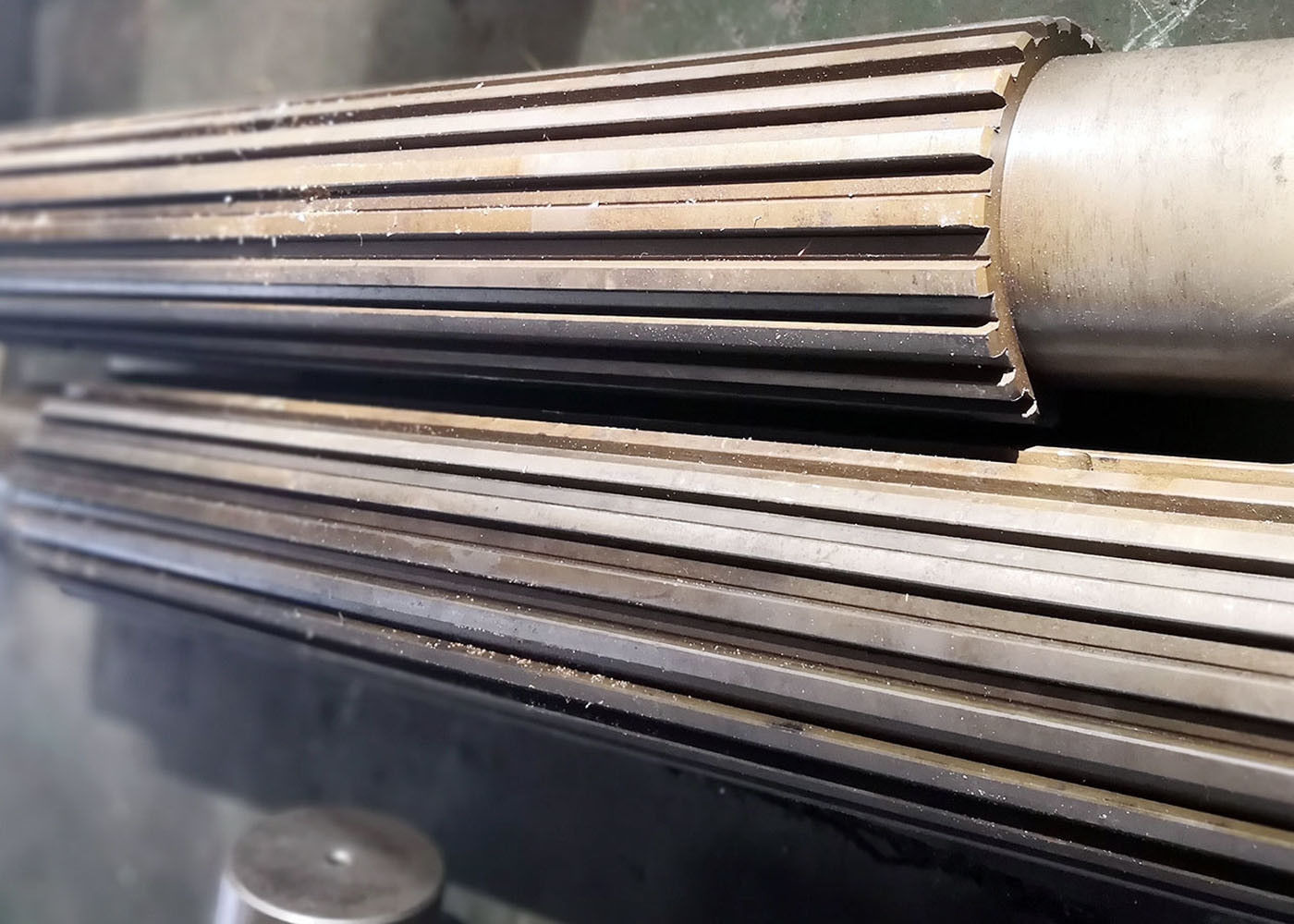

20XHM customizado Spline Grinding Parallel Spline Shaft Input Shaft
1) Aplicações do eixo de linha
a) Os elementos de transmissão mecânica, tais como engrenagens e poleas, poderão ter de ser retirados do eixo devido ao projecto.
para fabrico e montagem.
b) O movimento axial relativo do elemento de transmissão mecânica é necessário para fins funcionais
como redutores de velocidade e embreagens.
c) É necessária uma elevada transferência de binário.
2) Características do eixo da linha
A articulação de linha de ligação de qualidade proporciona uma transmissão de binário muito segura, baixa distância, reação mínima,
Bom centro entre os componentes acoplados, baixo ruído, baixo desgaste e forças axiais pequenas ou nulas.
3) Tipos de Espinhas
a) Espinhas paralelas ou retas
b) Envolver um espartilho
c) Serradura.
| Produtos | Os eixos retangulares da linha de tração |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Espinha |
| Fabricação de engrenagens dentárias | Moagem por cisalha/moagem por cisalha |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
