| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS220080601 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $300.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Materiais: | 20XHM | Tratamento térmico: | Carburação |
|---|---|---|---|
| Tipo da ranhura: | Espinha paralela | Largura da linha: | 10 mm |
| Diâmetro da ponta: | 150 mm | Diâmetro menor: | 137mm |
| Destacar: | eixo reto da ranhura 20Cr2Ni4,Eixo de engrenagem reto de carburação da ranhura,Eixo de engrenagem 20Cr2Ni4 da ranhura |
||

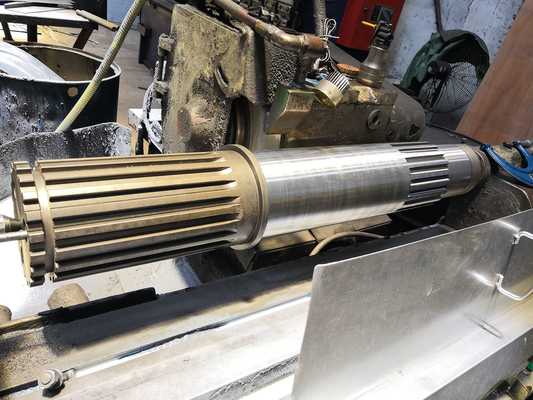

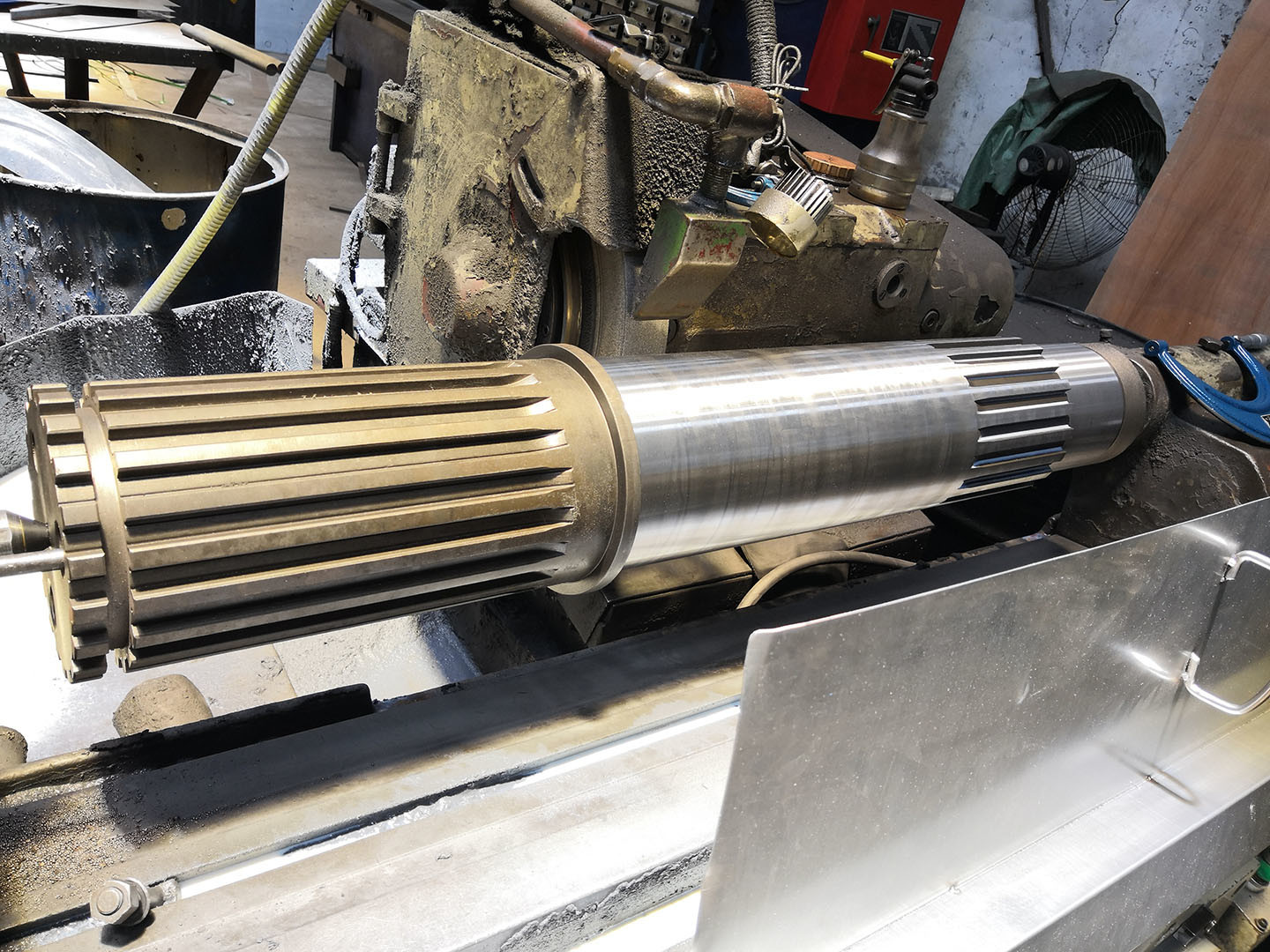

20XHM 20Cr2Ni4 aço paralelo Spline eixo eixo de entrada
1) Descrição do eixo da linha
As espinhas são crestas em dentes cortadas em um eixo de acionamento que se enlaçam com ranhuras em uma peça de acoplamento e transferem torque para ela,
mantendo a correspondência angular entre eles e pode ser utilizado em muitas transmissões mecânicas
2) Aplicações do eixo de linha
Um eixo de espiral usado para uma grande variedade de indústrias.
Tipicamente utilizadas são as unidades de direção pesadas para veículos comerciais e de movimentação de terra.
Também amplamente utilizado em guinchos comerciais, travões de energia, veículos clássicos e muitas outras indústrias que
Requer um sistema de propulsão positivo.
| Produtos | Os eixos retangulares da linha de tração |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Espinha |
| Fabricação de engrenagens dentárias | Moagem por cisalha/moagem por cisalha |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
