| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HG220806003 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $80/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 50 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Número do dente: | 76 | Ângulo de pressão: | 20° |
|---|---|---|---|
| Diâmetro da ponta: | 630 | Dureza: | 50 HRC |
| Materiais: | 40XMA | Diâmetro de passo: | 608mm |
| Destacar: | Engrenagem helicoidal 40XMA do dente,engrenagens de transmissão 42CrMo helicoidais,Engrenagem helicoidal do dente de 8 módulos |
||

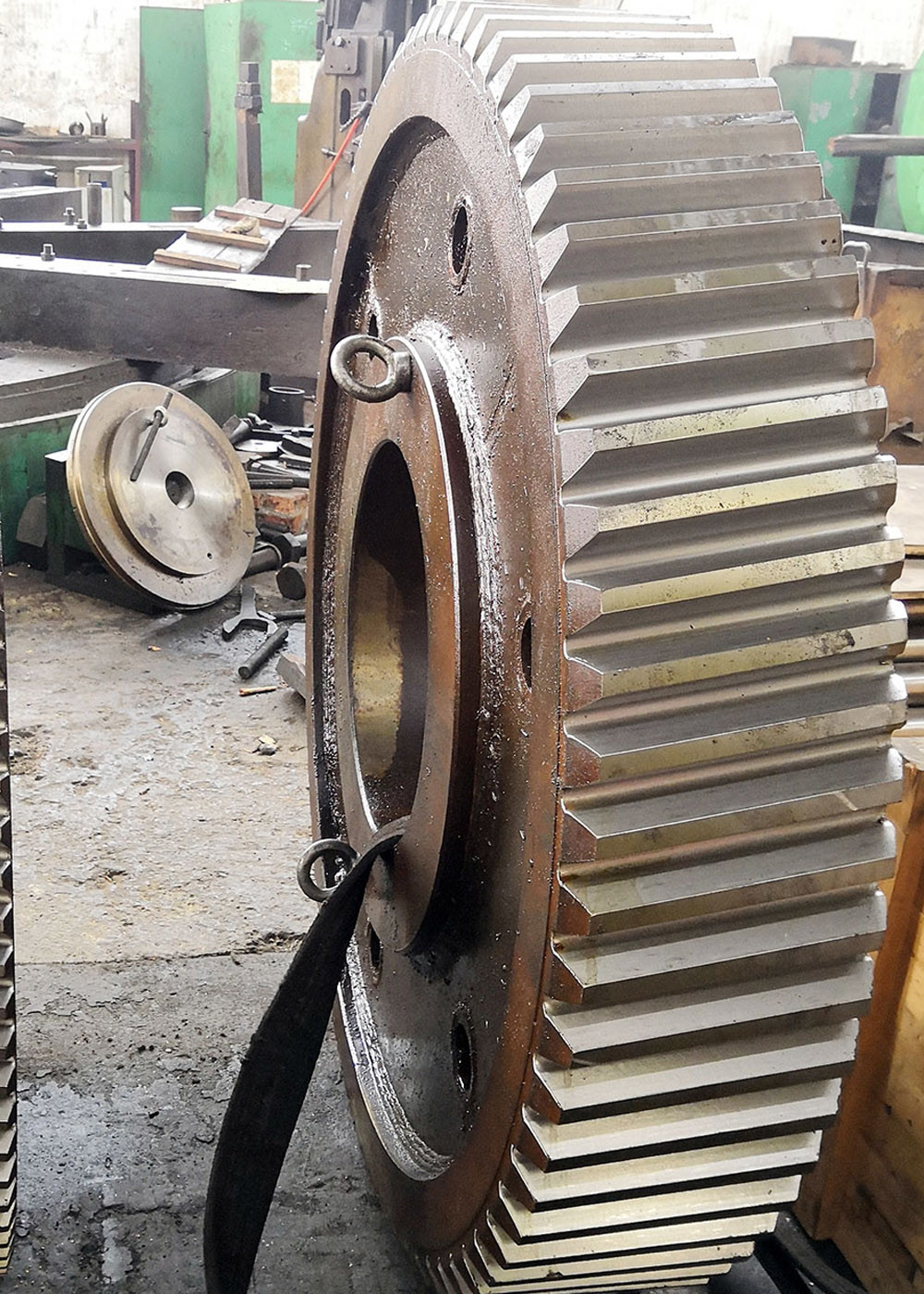

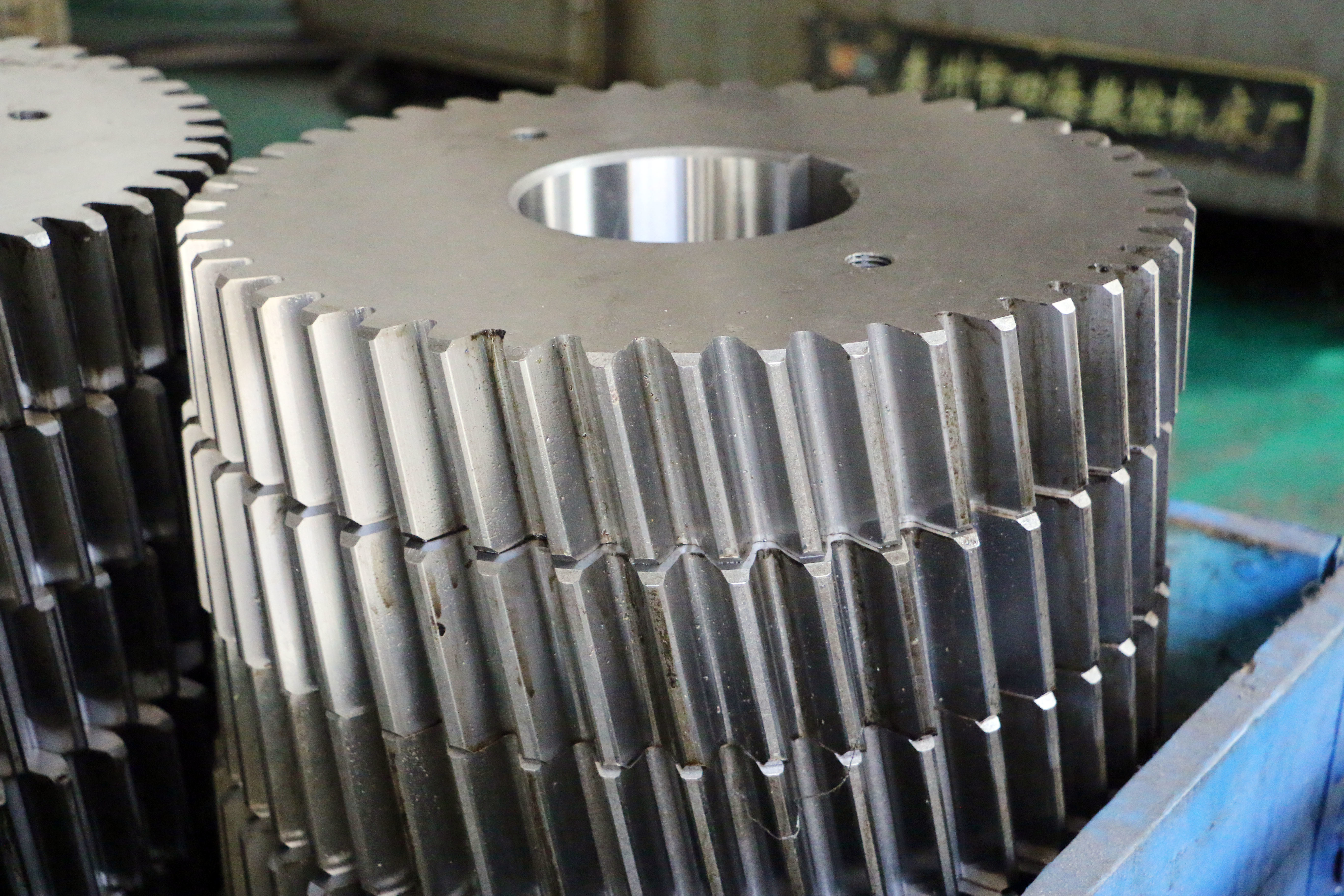

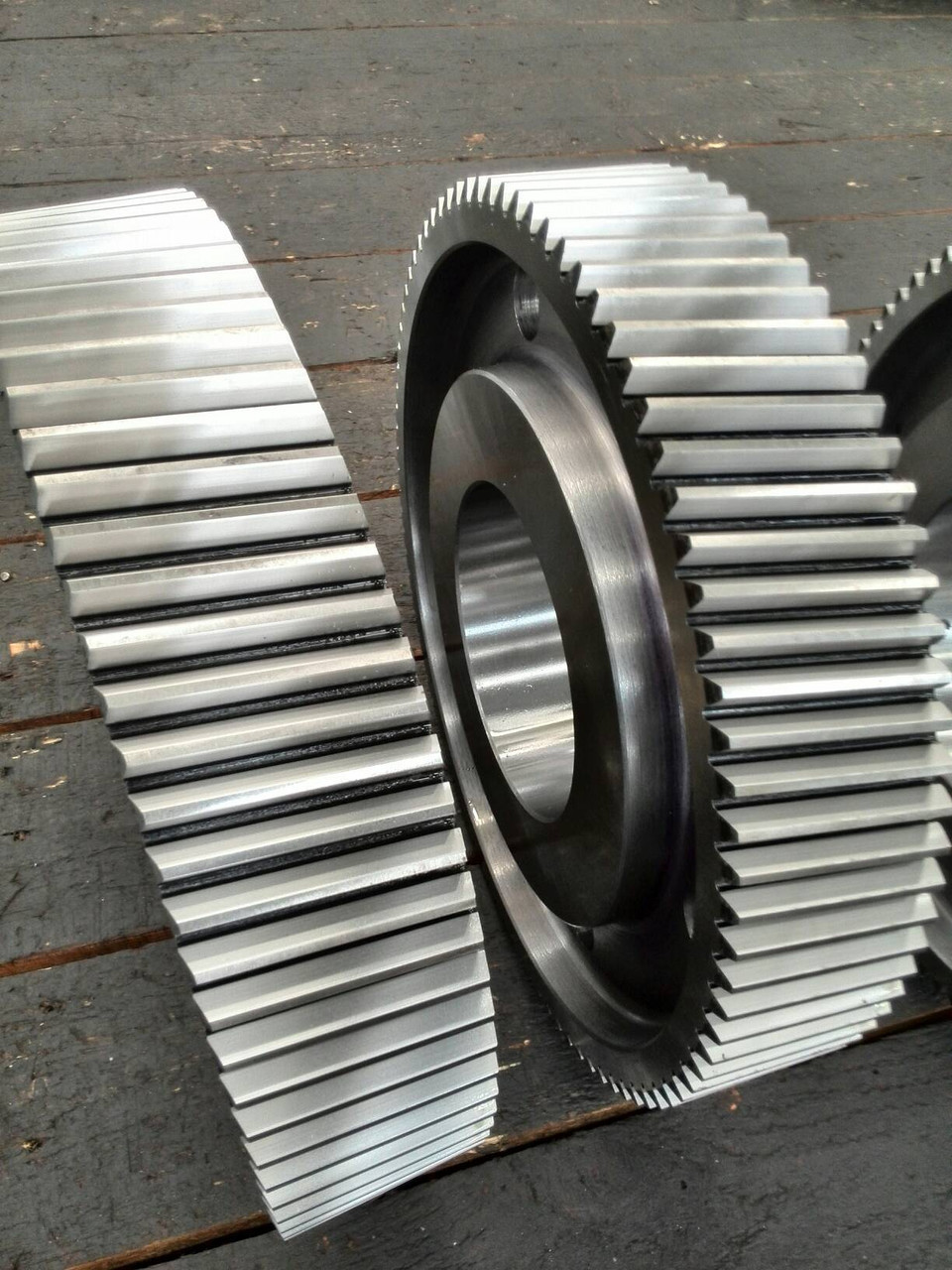

40XMA 42CrMo aço 8 módulo engrenagens helicoidais para redutor de velocidade industrial
Características do engrenagem helicoidal
Um dos benefícios mais notáveis das engrenagens helicoidais em relação às engrenagens de esporão é menos ruído, especialmente em velocidades médias a altas.
Com engrenagens helicoidais, vários dentes estão sempre em malha, o que significa menos carga em cada dente individual.
Isto resulta numa transição mais suave de forças de um dente para o outro, de modo que as vibrações, as cargas de choque,
e o desgaste são reduzidos.
Mas o ângulo inclinado dos dentes também causa contacto deslizante entre os dentes, o que produz forças axiais e calor,
Estas forças axiais desempenham um papel significativo na selecção de rolamentos para engrenagens helicoidais.
Outra vantagem que os engrenagens helicoidais fornecem sobre os engrenagens de espinho é a capacidade de ser usado com qualquer paralelo
ou eixos não paralelos (cruzados); engrenagens helicoidais com eixos paralelos exigem o mesmo ângulo de hélice,
ut mãos opostas (ou seja, dentes de direita versus dentes de esquerda).
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 8 |
| Número de dentes (Z) | 76 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 22° |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
