| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HG220806001 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $30/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 50 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Materiais: | 20CrNiMo | Número do dente: | 56 |
|---|---|---|---|
| Pico: | 12.566 | Diâmetro de passo: | 224mm |
| Altura total: | 75 mm | Dureza: | 58-62 HRC |
| Destacar: | Único módulo helicoidal da engrenagem 4,engrenagem da hélice 20CrNiMoA,Única engrenagem helicoidal de AISI 8620 |
||

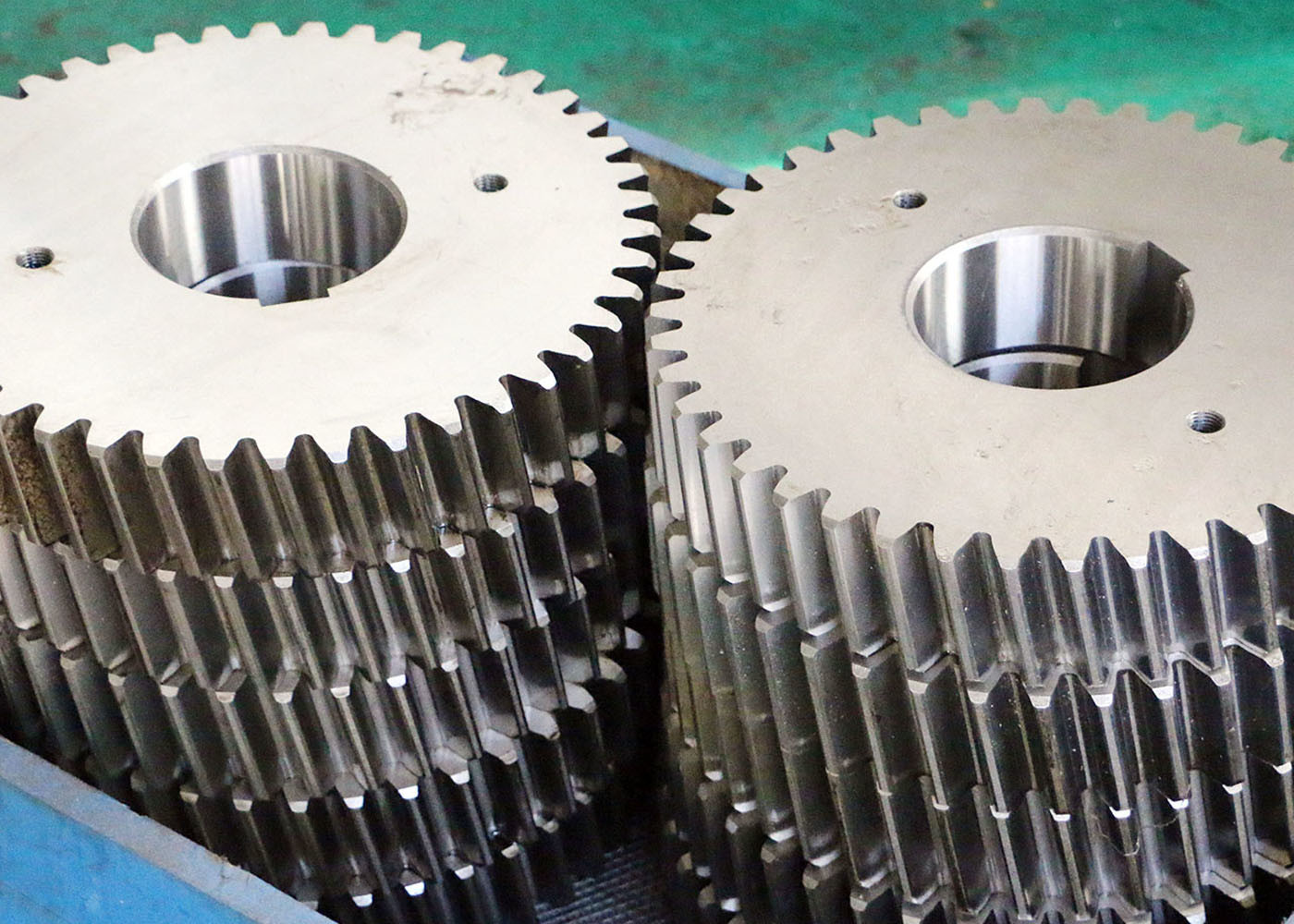

AISI 8620 20CrNiMoA aço 4 módulo engrenagens helicoidais para redutores de velocidade
1)Descrição do equipamento helicoidal
As engrenagens helicoidais são engrenagens cilíndricas com dentes em ângulo com o eixo de rotação da roda de engrenagem.
2) Características dos engrenagens helicoidais
A transferência de cargas de engrenagem helicoidal é mais suave do que a transferência de engrenagem de espuma.
Engrenagens helicoidais podem funcionar com maior capacidade de carga, corrida mais tranquila e maior capacidade de velocidade em comparação com equipamento de arranque.
3) Principais dados técnicos dos artes helicoidais
Ângulo de pressão: ângulo de pressão é o ângulo de ação de ação do motor dentário, ou o ângulo entre a linha de frescura
entre os dentes de malhagem e a tangente do círculo de passo no ponto de malhagem.
Os ângulos de pressão típicos são 14,5° ou 20°
Ângulo de hélice: ângulo de hélice é o ângulo em que os dentes de engrenagem estão alinhados em relação ao eixo.
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | 4 |
| Número de dentes (Z) | 56 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 15° |
| Grau de precisão | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
