| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | HG220806003 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $80/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 50 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Número do dente: | 76 | Ângulo da hélice: | 25° |
|---|---|---|---|
| Altura total: | 122mm | Dureza: | 50-55 HRC |
| Materiais: | SCM 440 | Tratamento térmico: | Indução endurecida |
| Destacar: | Única engrenagem helicoidal de 10 módulos,engrenagens 42CrMo helicoidais de aço,Única engrenagem helicoidal de SCM 440 |
||

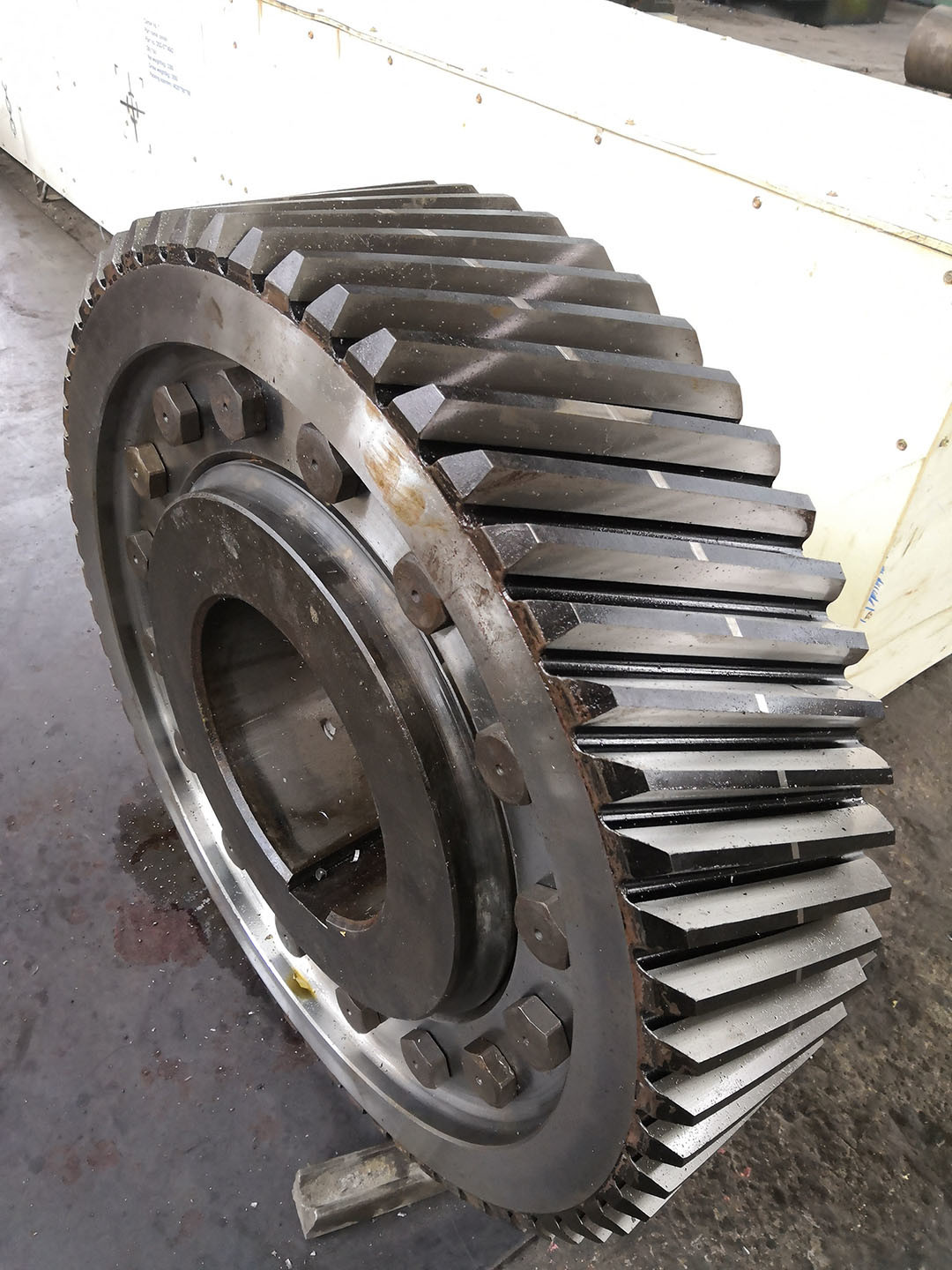

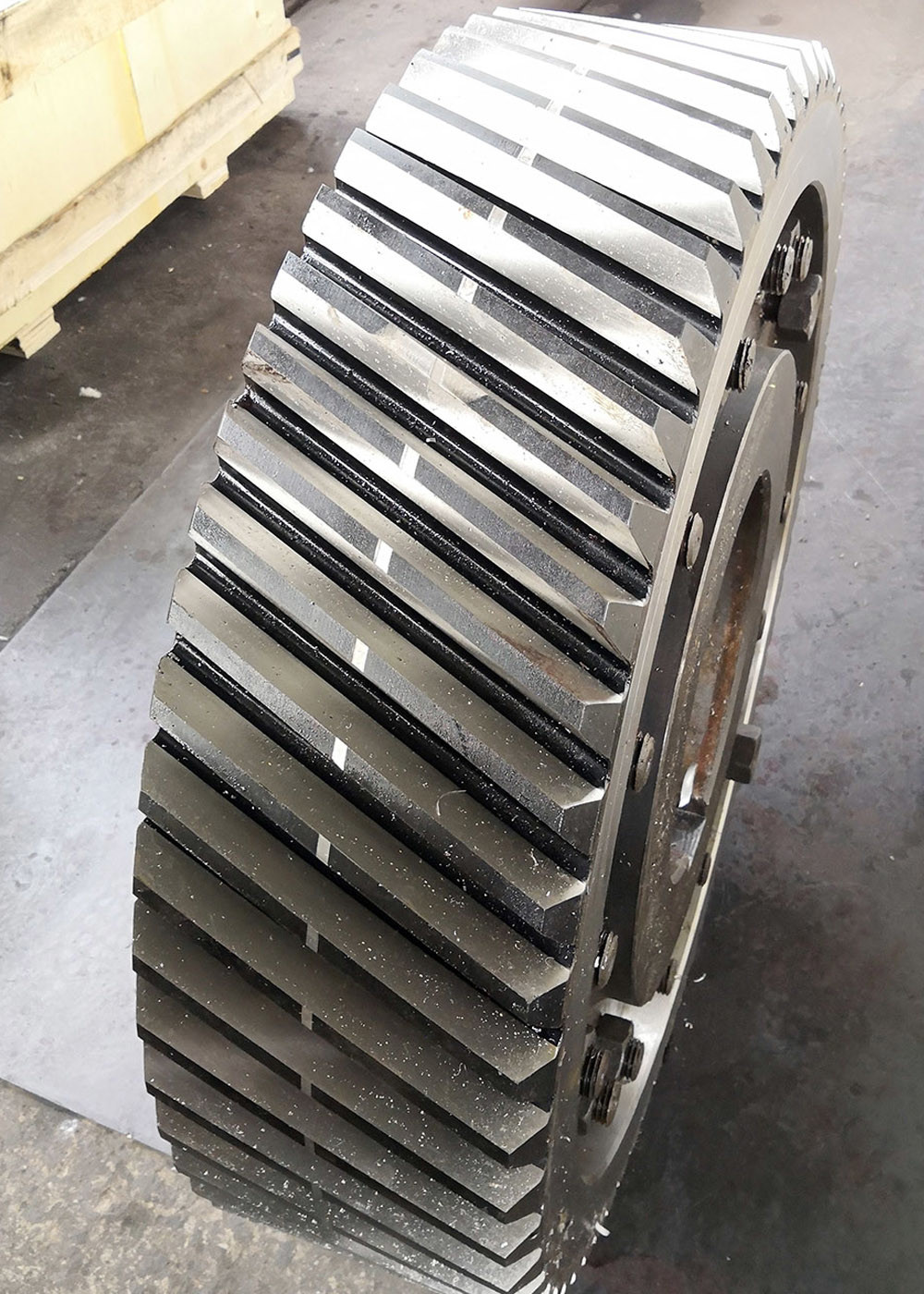

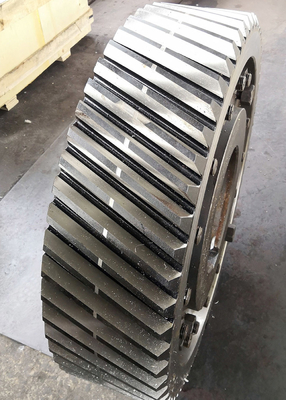

SCM 440 42CrMo aço 10 módulo engrenagens helicoidais Peças de transmissão industrial
1)Tipos de engrenagens helicoidais
a) Dispositivos de engrenagem de hélice única
b) Engrenagem de dupla hélice
c) Armadilhas de arenque
2) Direção do engrenagem helicoidal
Esquerda e direita
3) Descrição do equipamento helicoidal
As engrenagens helicoidais foram desenvolvidas a partir de engrenagens espinhosas, e seus dentes estão em ângulo com o eixo do eixo.
O contacto entre os dentes em malha atua ao longo dos flancos diagonais da face de forma progressiva,
Em nenhum momento o comprimento total de um dente está completamente envolvido.
| Produtos | Engrenagens helicoidais |
| Feito sob medida | √ |
| Tipo de perfil | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 10 |
| Número de dentes (Z) | 76 |
| Ângulo de pressão (α) | 20° |
| Ângulo da hélice (β) | 25° |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
