| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS23051201 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $150.0/Piece |
| Detalhes da embalagem: | caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Tipo: | Eixo de saída | Materiais: | 17CrNiMo6 |
|---|---|---|---|
| Módulo da engrenagem: | 5 | Módulo da ranhura: | 3 |
| Ângulo da imprensa da engrenagem: | 20° | Ângulo da imprensa da ranhura: | 30° |
| Destacar: | Eixo da ranhura da engrenagem da saída,Eixo da ranhura para a engrenagem planetária,eixo da ranhura da engrenagem 17CrNiMo6 |
||

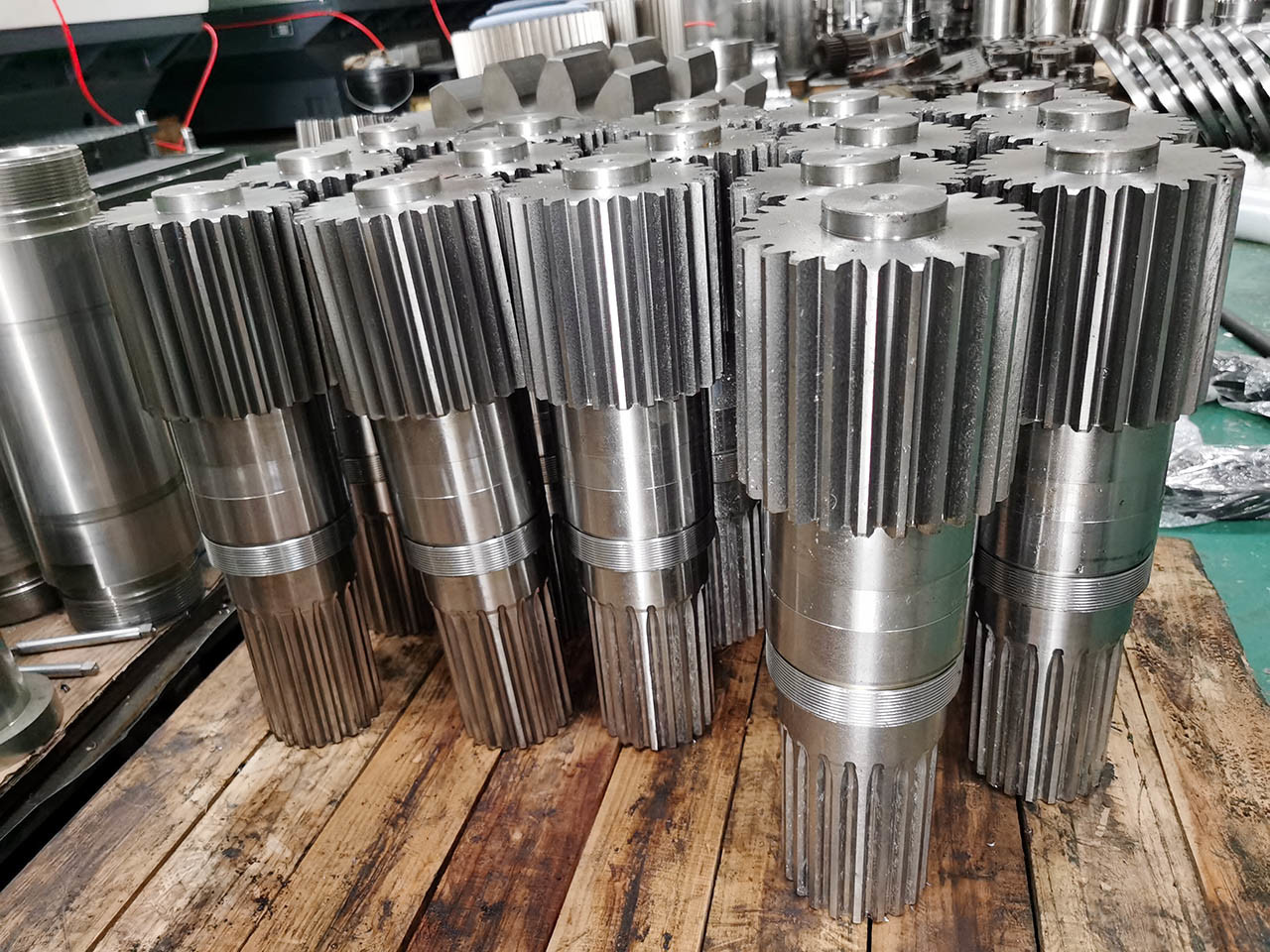

Engrenagens de transmissão Arco de engrenagem de saída Arco de linha de saída Para engrenagem planetária
Eixo de saída do Sistema Planetário
Modulo de engrenagem: 5
Moagem de Dentes de Engrenagem
Grau de qualidade: grau ISO 6-7
Material: Forja de aço
17CrNiMo6
Tratamento térmico: carburizante
Dureza da superfície Dureza: 58-62 HRC
Dureza do núcleo: 38 HRC
Moagem por espetáculo
Roughness of Spline Teeth Ra 1.6
| Produtos | Eixo de saída |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem e Espinha |
| Fabricação de engrenagens dentárias | Moagem de engrenagens por espetos/moagem por espetos de engrenagens |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | 5/3 |
| Número de dentes (Z) | 26 |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | 0° |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 50-55 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
