| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS22090301 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $50.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Número de linha: | 22 | Diâmetro de passo: | 66 |
|---|---|---|---|
| Dureza: | 58-62 HRC | Major Diameter: | 69 |
| Menor Diameer: | 60.03 | Ângulo de pressão: | 30° |
| Destacar: | eixo de engrenagem da ranhura 20CrMnTi,Eixo de engrenagem da transmissão do ANSI B92.1,eixo de engrenagem da transmissão 20CrMnTi |
||

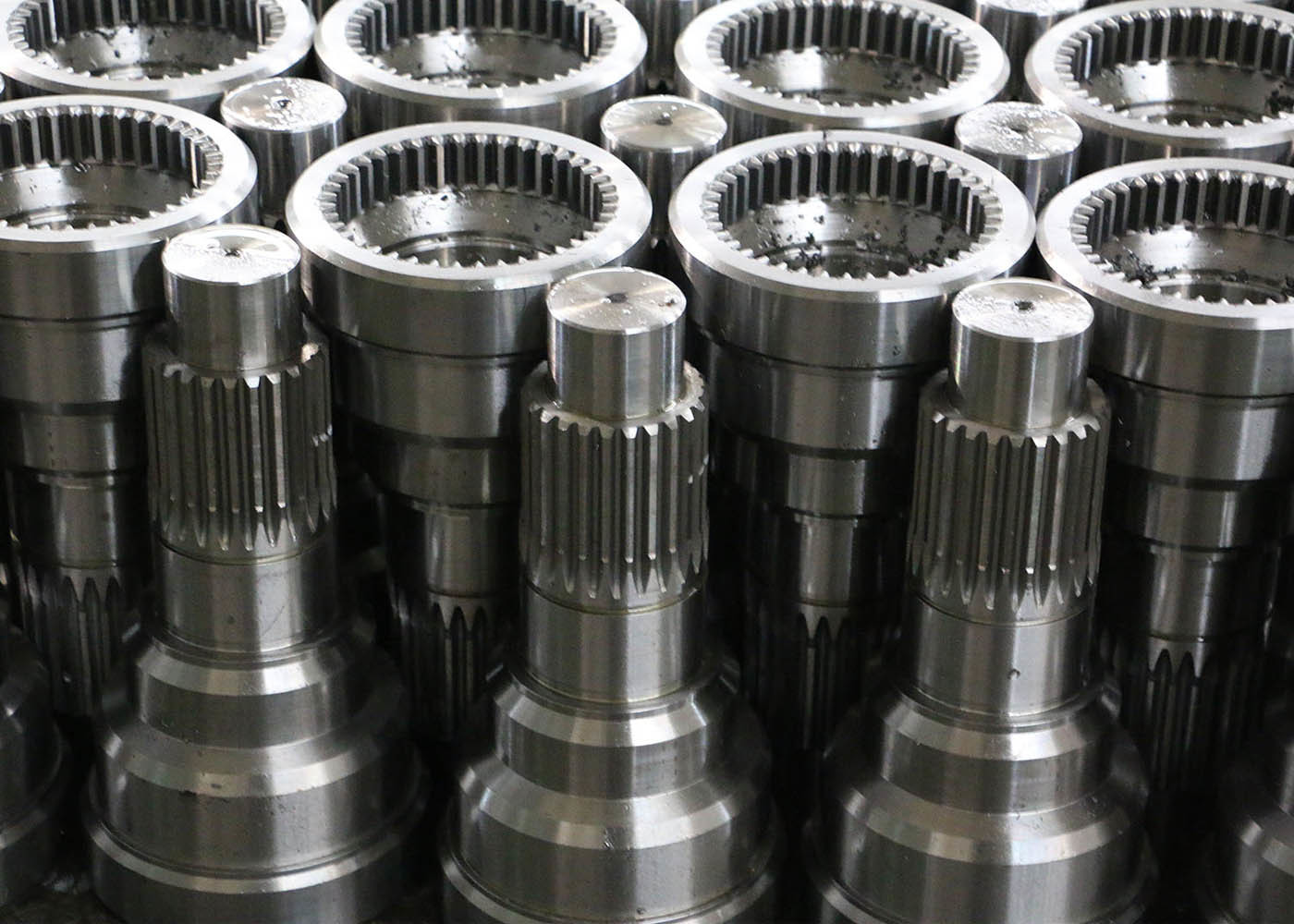

Eixo estriado de aço de liga personalizado 20CrMnTi ANSI B92.1 Spline Grinding Involute Spline
1) Características do Eixo Estriado
Estrias involutas são a forma predominante de estrias porque são mais fortes do que estrias de lados retos e são mais fáceis de cortar e ajustar.
Estrias involutas têm dentes semelhantes aos dentes de engrenagem, exceto que os dentes de estria são muito mais curtos e não rolam.
As estrias externas podem ser formadas por fresagem ou por uma modeladora de estrias.
Estrias internas podem ser formadas por brochagem ou uma modeladora de estrias.
O método mais simples de selecionar inicialmente uma estria involuta com base em um diâmetro do eixo é chegar a um diâmetro de círculo primitivo inicial em módulo.
Estrias involutas são usadas para extremidades fixas para conexões deslizantes de eixos com cubos.
Embora as estrias sejam usadas na transmissão de potência de forma semelhante às engrenagens, essa característica das estrias não está ligada ao perfil involuto que as estrias também compartilham com as engrenagens.
O perfil involuto se deve às técnicas de fabricação das estrias
| Produtos | Eixos estriados retangulares |
| Feito sob medida | √ |
| Tipo de perfil da engrenagem | Estria |
| Fabricação de dentes de engrenagem | Fresagem de estrias/ Retificação de estrias |
| Retificação de dentes de engrenagem | √ |
| Módulo (M) | Personalizado |
| Número de dentes (Z) | Personalizado |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | Personalizado |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Cementação |
| Dureza da superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
