| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS22090301 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $50.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Addendum: | 1.5 | Dedendum: | 2.7 |
|---|---|---|---|
| Dureza: | 58-62 HRC | Major Diameter: | 69 |
| Menor Diameer: | 60.03 | Ângulo de pressão: | 30° |
| Destacar: | Eixo Involute da ranhura do aço de liga,ANSI B92.1 do eixo da movimentação da engrenagem,Eixo da movimentação Involute da engrenagem da ranhura |
||

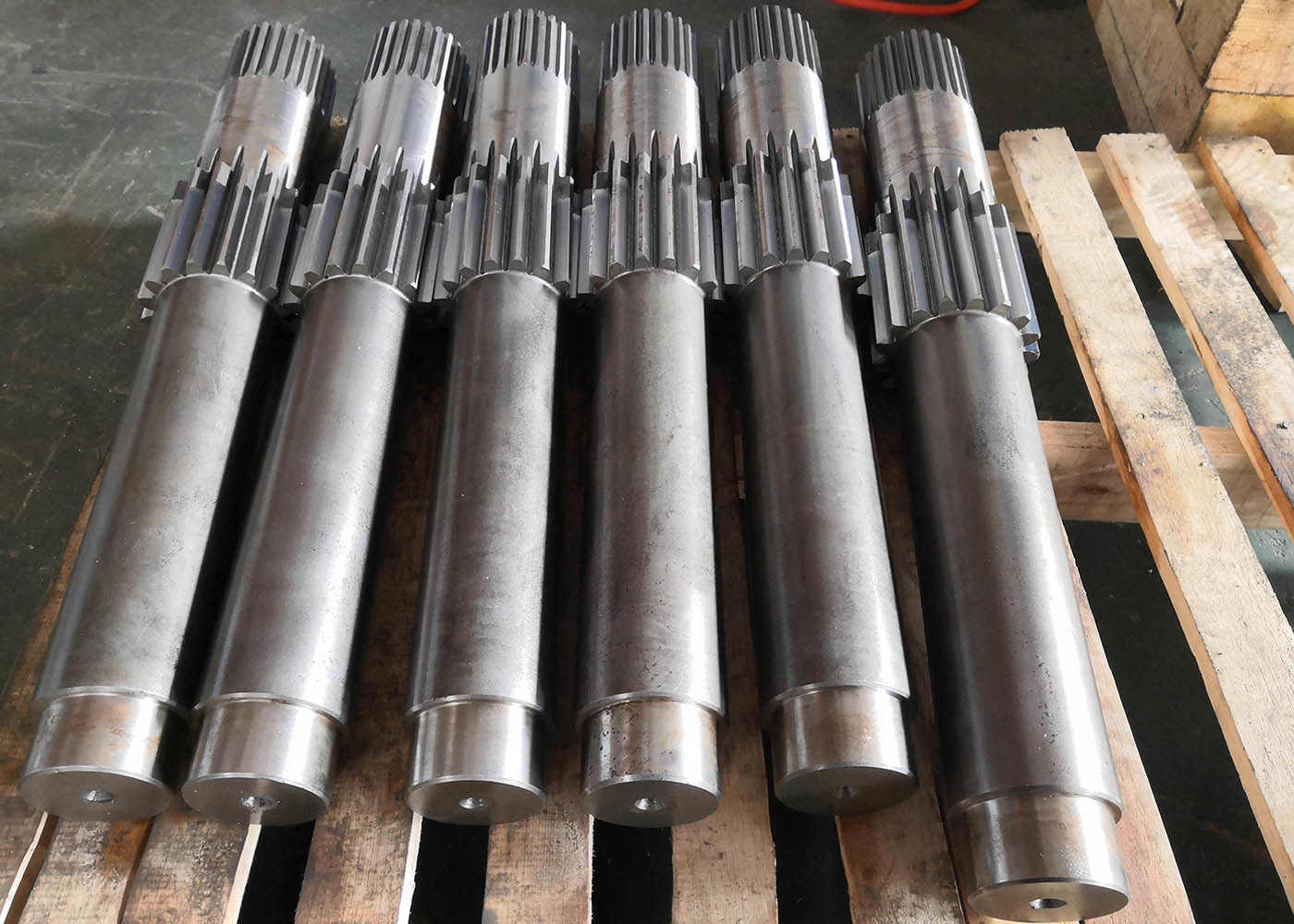

Peças de Transmissão Aço Liga ANSI B92.1 Spline Retificação Spline Involuta Eixo
1) Medição de Splines
Splines involutas estão disponíveis em vários ângulos de pressão padrão.
O ângulo de pressão de 30 graus da spline é o ângulo de pressão mais comumente usado.
A medição do ângulo de pressão das splines é semelhante à das engrenagens, e as splines são geralmente inspecionadas da mesma forma
que as engrenagens externas e internas são inspecionadas, tipicamente através da medição sobre ou entre pinos.
A medição sobre ou entre pinos é quando fios de tamanho específico são colocados entre os dentes da engrenagem, um em frente ao outro, e
a distância entre a parte externa dos fios é então medida com micrômetros.
Esta medição também pode dizer se a engrenagem tem o perfil correto do dente da engrenagem.
| Produtos | Eixos Spline Retangulares |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Spline |
| Fabricação de Dentes de Engrenagem | Fresagem Spline/Retificação Spline |
| Retificação de Dentes de Engrenagem | √ |
| Módulo (M) | Personalizado |
| Número de Dentes (Z) | Personalizado |
| Personalizado | 30° |
| Ângulo da Hélice (β) | Personalizado |
| Grau de Precisão dos Dentes | Grau ISO 6-7 |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
