| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS220090301 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $150.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Fabricação: | Ranhure a moedura | Dureza: | 58-62 HRC |
|---|---|---|---|
| Resistência à corrosão: | Ra 0,8 ~ 1.6 | Largura da linha: | 8 |
| Major Diameter: | 125 mm | Diâmetro menor: | 118MM |
| Destacar: | Eixo Involute da ranhura do RUÍDO 5482,Eixo Involute da ranhura do ISO 6,Eixo ranhurado do RUÍDO 5482 |
||

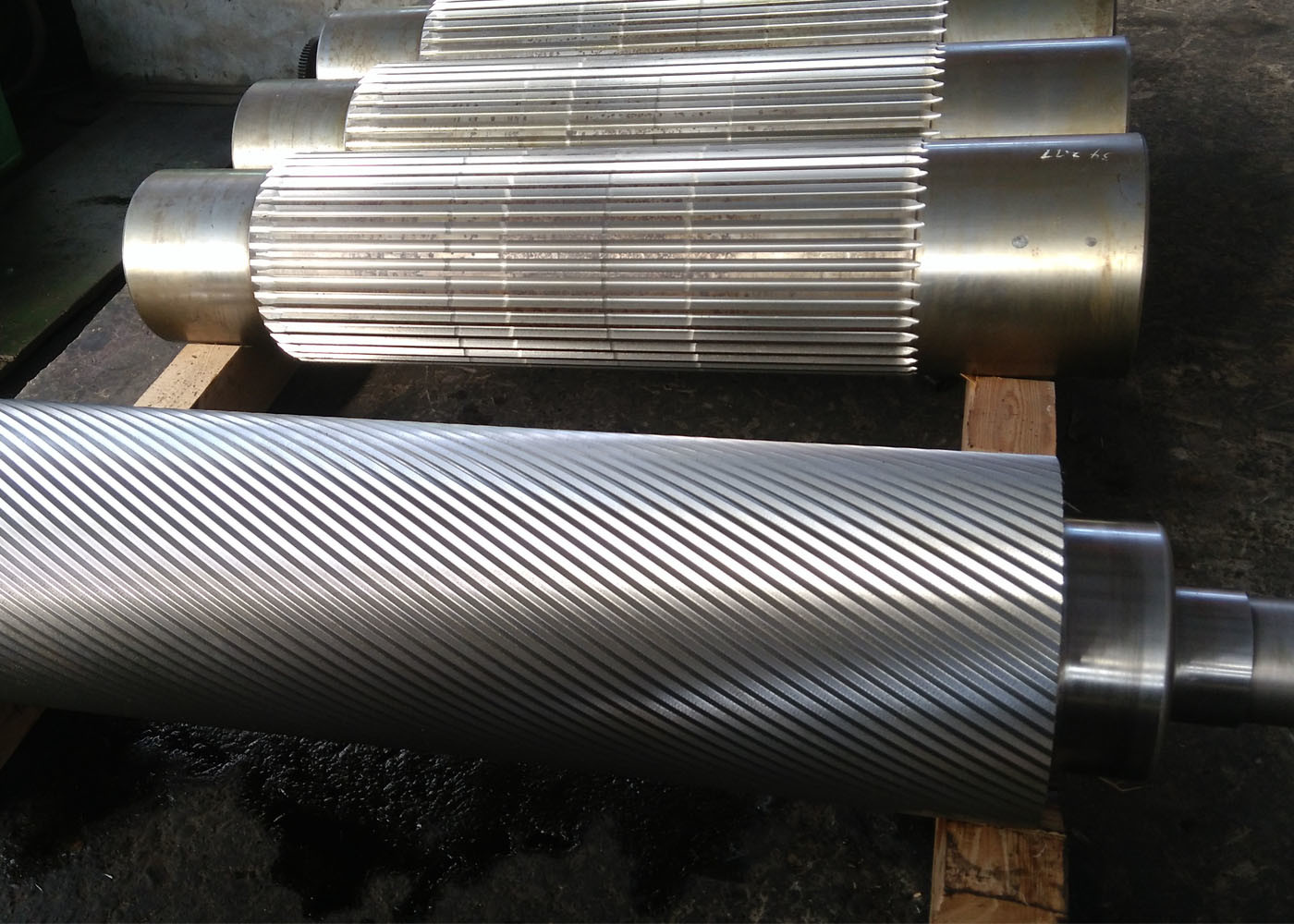

Fabricação sob medida DIN 5482 Sline envolvente de moagem de eixo de entrada
1) Tipos de Spline Involut
Os splines envolvidos possuem dentes curtos e igualmente espaçados que permitem maior força com uma distribuição de estresse mais centrada.
Eles são um dos tipos mais comumente utilizados de eixo de spline devido à sua tendência para auto-centrar, força estrutural aprimorada,
e a facilidade com que podem ser ajustados a uma variedade de dimensões.
Os tipos disponíveis incluem:
a) Espinhas involuídas de diâmetro maior
b) Filamentos de espinhas de raiz involuídas
c) Espinhas involuídas de raiz plana
| Produtos | Incluir o eixo da linha |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Espinha |
| Fabricação de engrenagens dentárias | Moagem por espiga/moagem por espiga |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Costumes | 30° |
| Ângulo da hélice (β) | |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
