| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS220082601 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $150.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Materiais: | 20X2H4 | Fabricação: | Ponto de deslizamento |
|---|---|---|---|
| Dureza: | 58-62 HRC | Largura: | 10 |
| Diâmetro da ponta: | 150 | Diâmetro menor: | 136 |
| Destacar: | Eixo de engrenagem da ranhura da paralela do dente reto,Eixo de engrenagem do dente reto 20X2H4A,O eixo de engrenagem da ranhura tomou partido em linha reta |
||
20X2H4A direita lateral Spline Ground paralelo Spline Drive Shaft personalizado

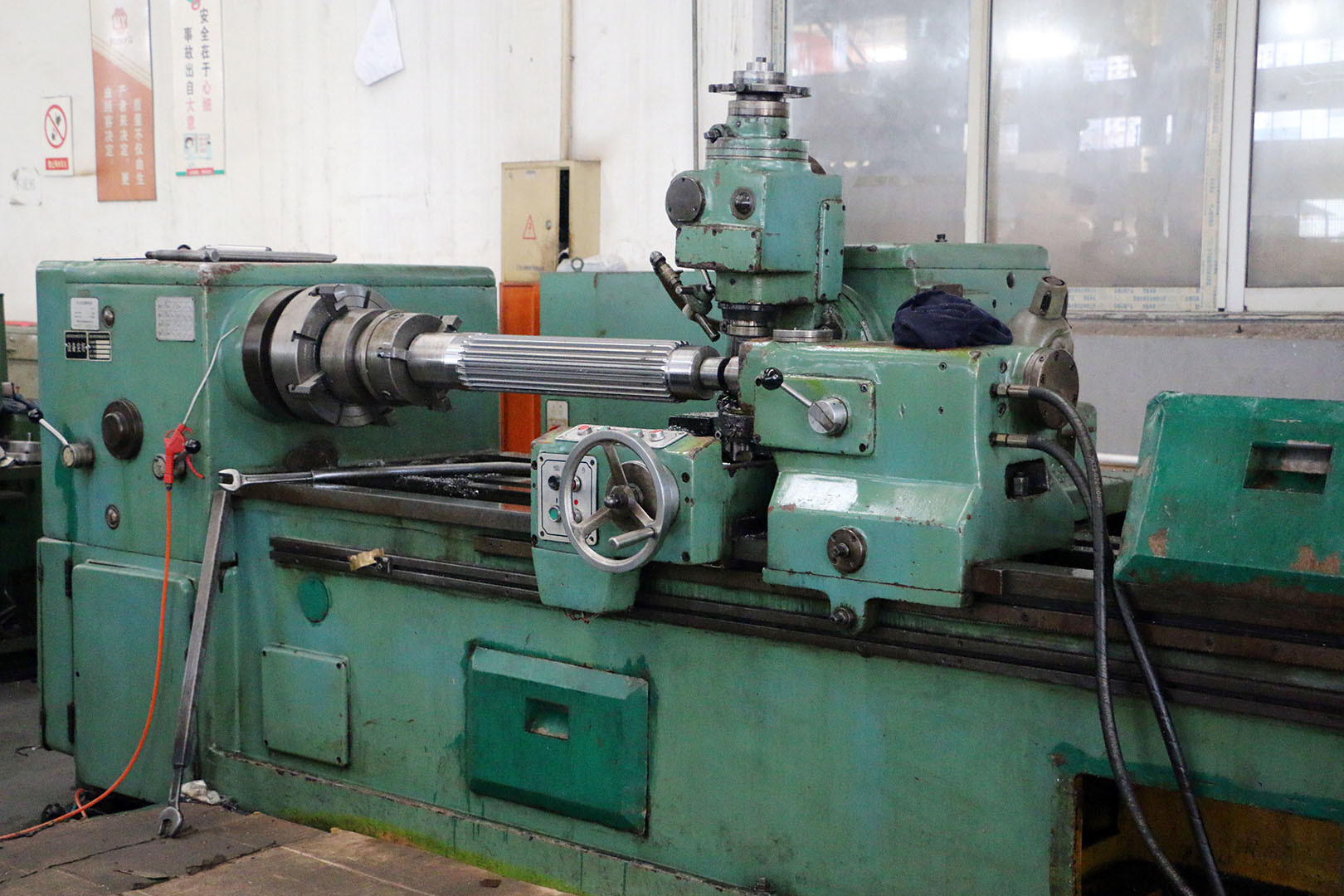

1) Processamento de fabrico do eixo estriado
Existem dois tipos complementares de splines, internas e externas.
As estruturas externas podem ser construídas (por exemplo, numa máquina de formar engrenagens),
fresado, cortado, laminado, rectificado ou extrudido.
2) Tipos de Splines
a) Espinha envolvente
b) Espinha de lados paralelos ou de lados retos
c) Serrado.
3) Aplicações do eixo estriado
a) Os eixos de transmissão dos veículos e as tomadas de força utilizam estrias para transmitir o par e a rotação e permitir mudanças de comprimento.
b) As estradas são utilizadas em vários lugares das bicicletas.
c) Os motores das aeronaves podem ter uma linha sobre a qual se monta a hélice.
| Produtos | Os eixos retangulares da linha de tração |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Espinha |
| Fabricação de engrenagens dentárias | Moagem por cisalha/moagem por cisalha |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
