| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS220082305 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $50.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Materiais: | 42CrMo | Fabricação: | Spline Hobbing |
|---|---|---|---|
| Dureza: | 28-300 HB | Largura da linha: | 18 |
| Diâmetro da ponta: | 450 | Diâmetro menor: | 427 |
| Destacar: | Eixo Involute da ranhura da movimentação principal,Ranhura que Hobbing o eixo involute,Eixo de engrenagem Involute da ranhura |
||

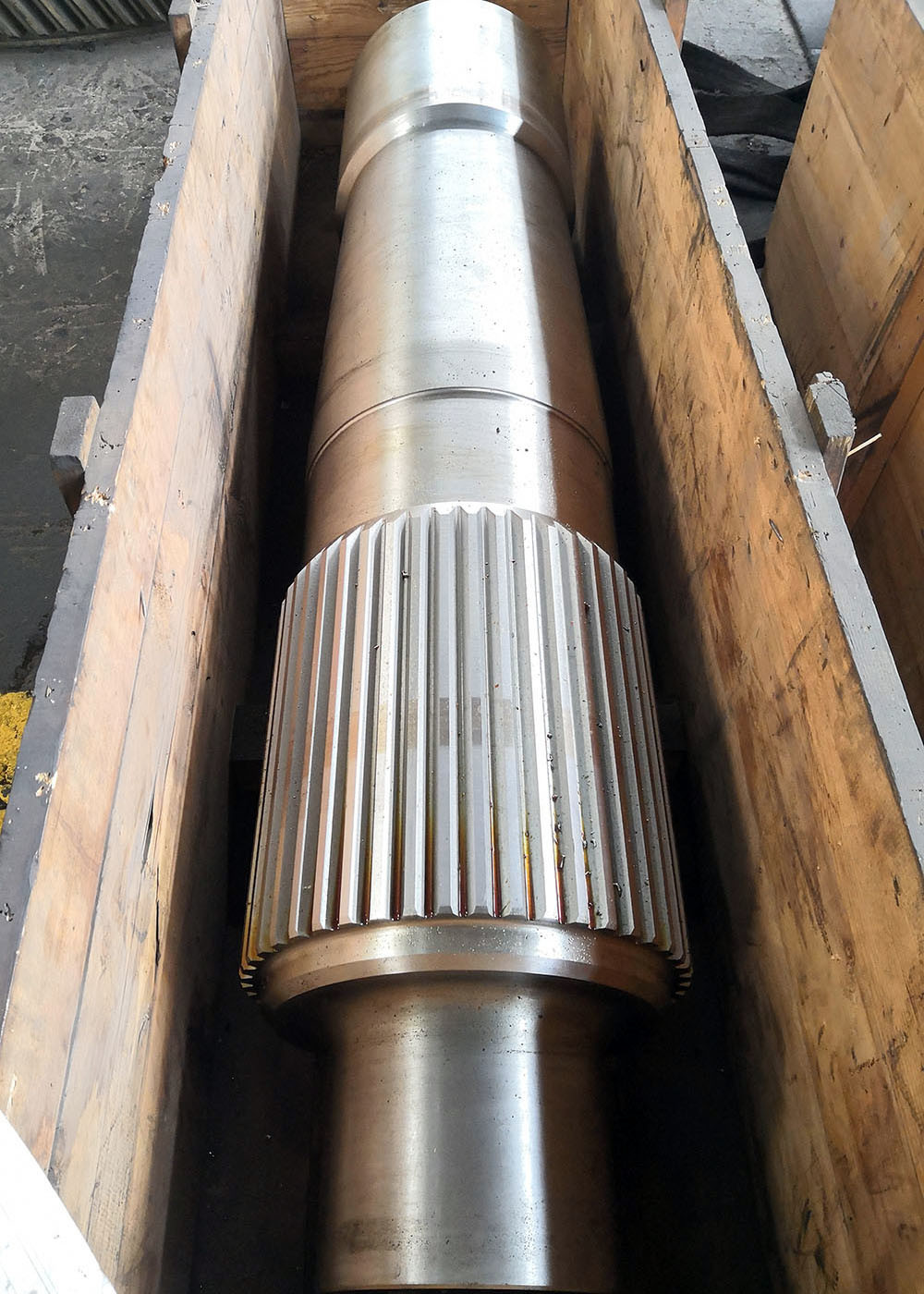

Motor principal Spline Hobbing Involute Spline Shaft para a indústria de mineração
1) Tipos de eje estriado
Os eixos estriados estão disponíveis numa grande variedade de desenhos, consoante a forma, o espaço e o tamanho.
Os eixos e os componentes acoplados.
a) Eje estriado de chaveta paralela
Os desenhos de eixo estriado de chaveta paralela contêm chavetas e ranuras de forma quadrada com perfis que correm
Esta concepção é ideal para aplicações de suporte de carga que exijam um movimento suave.
b) Eje estriado envolvente
Este tipo de eixo estriado diminui a tensão no eixo através da utilização de cunhas e rebordes cônicas.
Os eixos envolventes são tipicamente utilizados em aplicações de alta velocidade e alta tensão para um melhor
Redução da possibilidade de deslizamento ou desalinhamento.
| Produtos | Os eixos retangulares da linha de tração |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Espinha |
| Fabricação de engrenagens dentárias | Moagem por cisalha/moagem por cisalha |
| Moagem de Dentes de Engrenagem | √ |
| Módulo (M) | Costumes |
| Número de dentes (Z) | Costumes |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Carburizantes |
| Dureza da superfície | 58-62 HRC |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
