| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | SS220082301 |
| Quantidade de ordem mínima: | 5 partes |
| Preço: | $150.0/Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 55 dias |
| Termos de pagamento: | L/C, T/T, Western Union, D/P |
| Habilidade da fonte: | 1000 partes/mês |
| Processo de Fabricação: | Ranhure a moedura | Dureza: | 50-55 HRC |
|---|---|---|---|
| Resistência à corrosão: | Ra1.6 | Dureza de cor: | 260-280 HB |
| Major Diameter: | 125 mm | Diâmetro menor: | 112 mm |
| Destacar: | Eixo de engrenagem da ranhura de AISI 4140,Eixo reto de aço da ranhura de AISI 4140,Eixo de engrenagem tomado partido reto da ranhura |
||

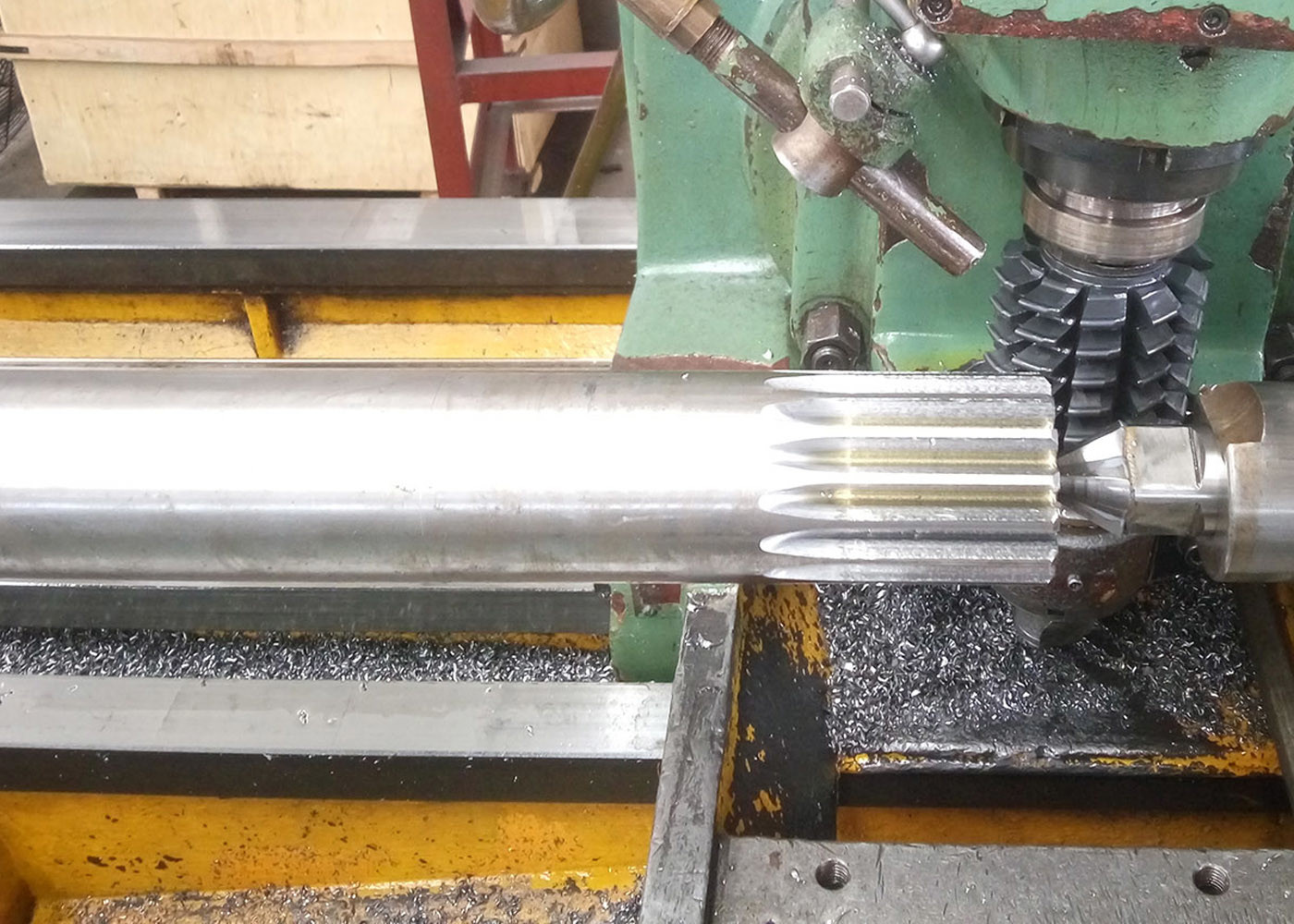

Eixo estriado retificado de aço AISI 4140 feito sob medida
1) Descrição do eixo estriado
Um eixo estriado é caracterizado pelas ranhuras profundas, ou estrias, cortadas ao longo de todo o comprimento da parte
material. As ranhuras criam chaves salientes que se encaixam em rolamentos, furos, engrenagens ou buchas emparelhadas especificamente
projetadas para acoplar com as estrias do eixo. Quando comparado com eixos de transmissão mais tradicionais, as
ranhuras adicionadas fornecem resistência à rotação em aplicações anti-rotação. Eles também são usados para transmitir torque
em aplicações de acionamento linear e rotativo. Neste blog, discutimos a operação, material, fabricação,
e usos de eixos estriados.
| Produtos | Eixos estriados retangulares |
| Feito sob medida | √ |
| Tipo de perfil da engrenagem | Estria |
| Fabricação de dentes de engrenagem | Fresagem de estrias/Retificação de estrias |
| Retificação de dentes de engrenagem | √ |
| Módulo (M) | Personalizado |
| Número de dentes (Z) | Personalizado |
| Ângulo de pressão (α) | 30° |
| Ângulo da hélice (β) | |
| Grau de precisão dos dentes | Grau ISO 6-7 |
| Tratamento térmico | Cementação |
| Dureza da superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
