Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência
  • Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência
Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência

Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência

Lugar de origem China
Marca YIZGEAR
Detalhes do produto
Categoria de qualidade:
ISO 8-9
Materiais:
Aço
Fabricação:
Hobbing da engrenagem
Tamanho:
Vários tamanhos disponíveis
Precisão dos dentes:
ISO 8-9
Número de Dentes:
Depende do tamanho.
Tipo de perfil:
Engrenagem helicoidal dupla
Destacar:

Engrenagens de dupla hélice de aço ISO 8-9

,

Engrenagens helicoidais de transmissão de alta potência

,

Engrenagens de dupla hélice com garantia

Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Detalhes da embalagem
Caixas de madeira compensada
Tempo de entrega
30 dias
Termos de pagamento
C/C, T/T
Habilidade da fonte
500 grupos/mês
Descrição do produto
Usinagem de Peças de Precisão de Transmissão de Alta Potência com Engrenagens Helicoidais Duplas
Especificações do Produto
Atributo Valor
Grau de Qualidade ISO 8-9
Material Aço
Fabricação Fresagem de Engrenagens
Tamanho Vários tamanhos disponíveis
Precisão dos Dentes ISO 8-9
Número de Dentes Depende do tamanho
Tipo de Perfil Engrenagem Helicoidal Dupla
Descrição do Produto
Descrição da Engrenagem Helicoidal Dupla: Da perspectiva da relação entre a eficiência da transferência de potência e o tamanho estrutural, a engrenagem helicoidal dupla é uma forma de engrenagem que pode transmitir mais potência em um volume unitário, e a densidade de potência é aprimorada otimizando o layout dos dentes e a distribuição da força.
Característica da Engrenagem Helicoidal Dupla:
  • A potência de transmissão é maior sob o mesmo tamanho
  • A distribuição simétrica dos dentes torna a tensão de contato mais uniforme com alta taxa de utilização do material
  • A estrutura compacta permite a transmissão de alta potência em espaço limitado
  • Forte resistência à sobrecarga com carga compartilhada por vários conjuntos de dentes de roda
Princípio de Funcionamento: Quando submetidos a alta potência de entrada, os dentes simétricos se engrenam com múltiplas superfícies de dentes simultaneamente, distribuindo o torque para mais pontos de contato. Isso reduz a carga por unidade de superfície do dente, permitindo a transmissão eficiente de alta potência em estruturas menores, evitando o desgaste ou a quebra excessivos.
Aplicações: Equipamentos que exigem transmissão de potência ultra-alta em espaços compactos, incluindo caixas de redução de sistemas de propulsão de navios e multiplicadores de velocidade para grandes turbinas eólicas.
Especificações Técnicas
Característica Especificação
Feito sob medida ✓
Tipo de Perfil da Engrenagem Engrenagem Cilíndrica
Fabricação Fresagem de Engrenagens
Retificação de Dentes ✓
DP Personalizado
Número de Dentes (Z) Personalizado
Ângulo de Pressão (α) Personalizado
Ângulo de Hélice Personalizado
Grau de Precisão dos Dentes Grau ISO 9
Tratamento Térmico Têmpera e Revenimento
Dureza da Superfície 260-300HB
Comparação de Graus de Códigos de Aço
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 1045 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18XГT SMK22
20Cr2Ni4 20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

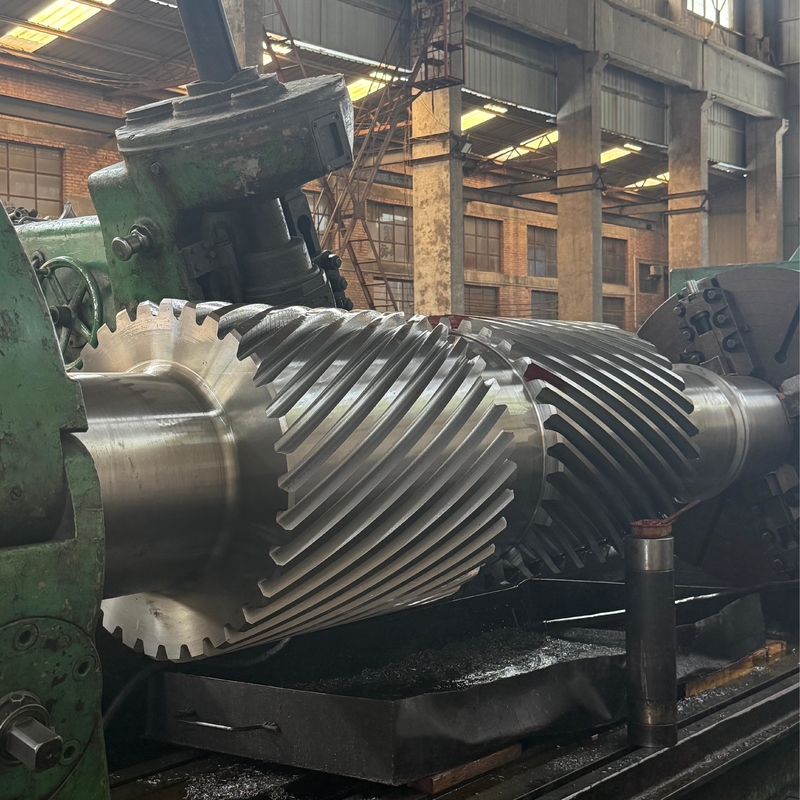

Imagens do Produto
Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 0 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 1 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 2 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 3 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 4 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 5 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 6 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 7 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 8 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 9 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 10 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 11 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 12 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 13 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 14 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 15 Engrenagens em dupla hélice de aço ISO 8-9 para transmissão de alta potência 16
