| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | DB2207001 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $1000/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 75 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 100 partes/mês |
| material: | 18CrNiMo7/ 17CrNiMo6 | Tipo de perfil de engrenagem: | Engrenagem helicoidal dobro |
|---|---|---|---|
| Tratamento térmico: | Carburação | Dureza: | 58-62 HRC |
| Processo de Fabricação: | Moagem de Dentes de Engrenagem | Diâmetro da ponta: | 430mm |
| Destacar: | Eixo helicoidal dobro do pinhão de 28 módulos,Eixo helicoidal do assistente da mão esquerda,Eixo helicoidal de 28 módulos |
||

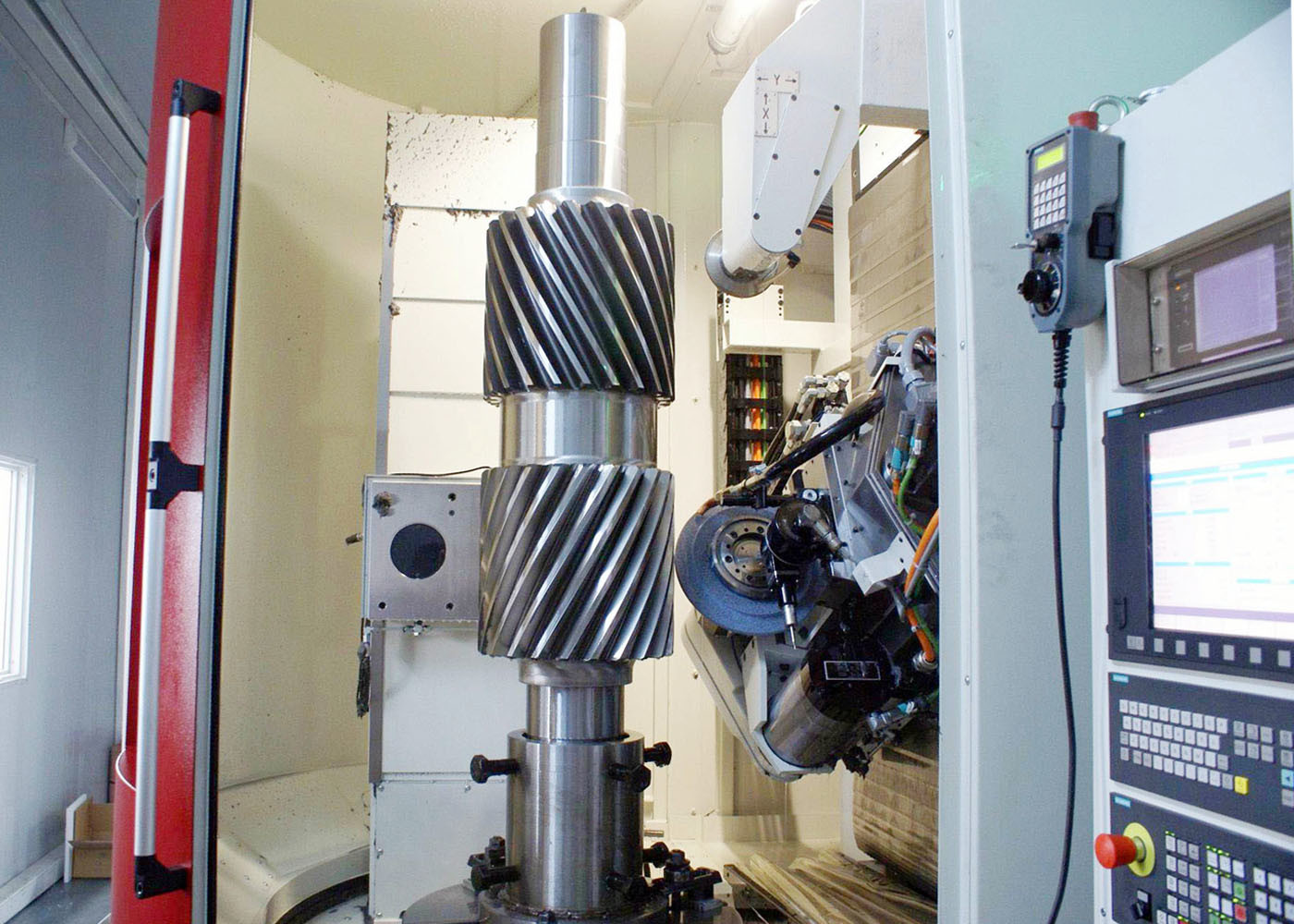

Eixos de Engrenagens Helicoidais Duplas Retificadas de Precisão Personalizadas
1) Aplicação da Engrenagem Helicoidal Dupla
A engrenagem helicoidal dupla é geralmente usada em sistemas de baixa velocidade de rotação e alta potência
2) Característica da engrenagem helicoidal dupla
As formas de engrenagem helicoidal dupla podem equilibrar as forças de impulso inerentes.
| Produtos | Engrenagem Helicoidal Dupla |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Engrenagem Cilíndrica |
| Fabricação | Fresagem de Engrenagens |
| Retificação de Dentes | √ |
| DP | 28 |
| Número de Dentes (Z) | 25 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice | 15° |
| Grau de Precisão dos Dentes | Grau ISO 6-7 |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Corte Fresagem
Tratamento Térmico Retificação Inspeção
