| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | DB220083001 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $700/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 75 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 100 partes/mês |
| Perfil de engrenagem: | Engrenagem helicoidal dobro | Largura da cara: | 120 |
|---|---|---|---|
| Os dentes numeram: | 58 | Fabricação: | Trituração da engrenagem |
| Categoria de qualidade: | ISO 8-9 | Tratamento térmico: | Normalização |
| Destacar: | Engrenagens helicoidais dobro de AISI 4140,Normalizando as engrenagens helicoidais dobro,Engrenagem do osso dos arenques do aço de forjamento |
||

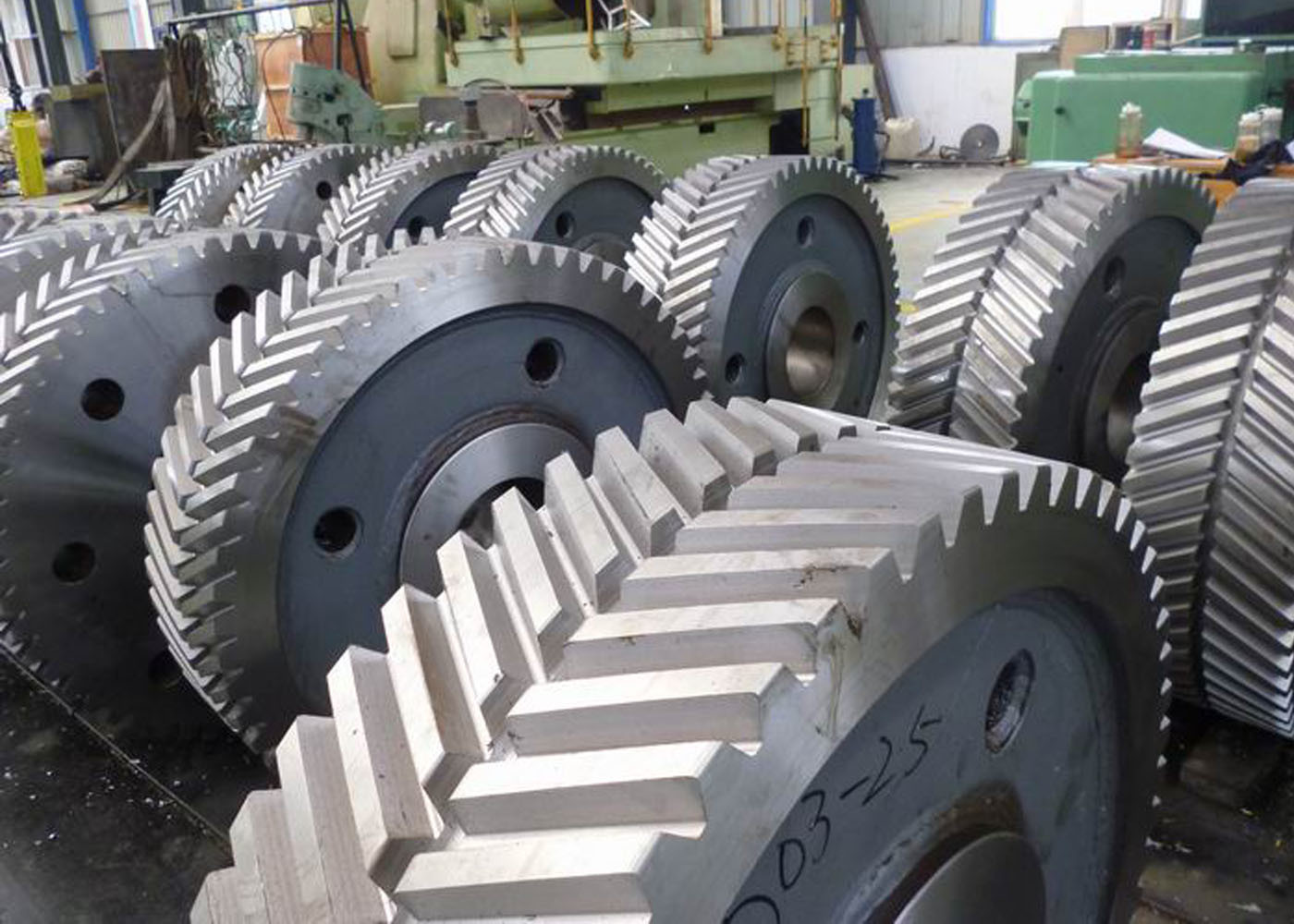

Forja de aço normalizador AISI 4140 engrenagens em dupla hélice - roda de engrenagem
1) Descrição do engranaje de hélice dupla
A engrenagem de hélice dupla consiste em duas engrenagens idênticas articuladas no mesmo eixo e que têm
Dentes em direcções opostas (um tem a hélice para a esquerda e o outro tem a hélice para a direita).
2) Características do engranaje de hélice dupla
a) A força de empuxo resultante desenvolvida num engranagem de dupla hélice é zero.
b) A engrenagem de hélice dupla pode transmitir maior potência.
c) O ângulo de hélice elevado pode ser utilizado de forma vantajosa em engrenagens de hélice dupla
d) A engrenagem de dupla hélice pode proporcionar uma maior eficiência.
| Produtos | Engrenagem de dupla hélice |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | Feito sob medida |
| Número de dentes (Z) | 58 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 22° |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Normalização |
| Dureza da superfície | 260HB |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
