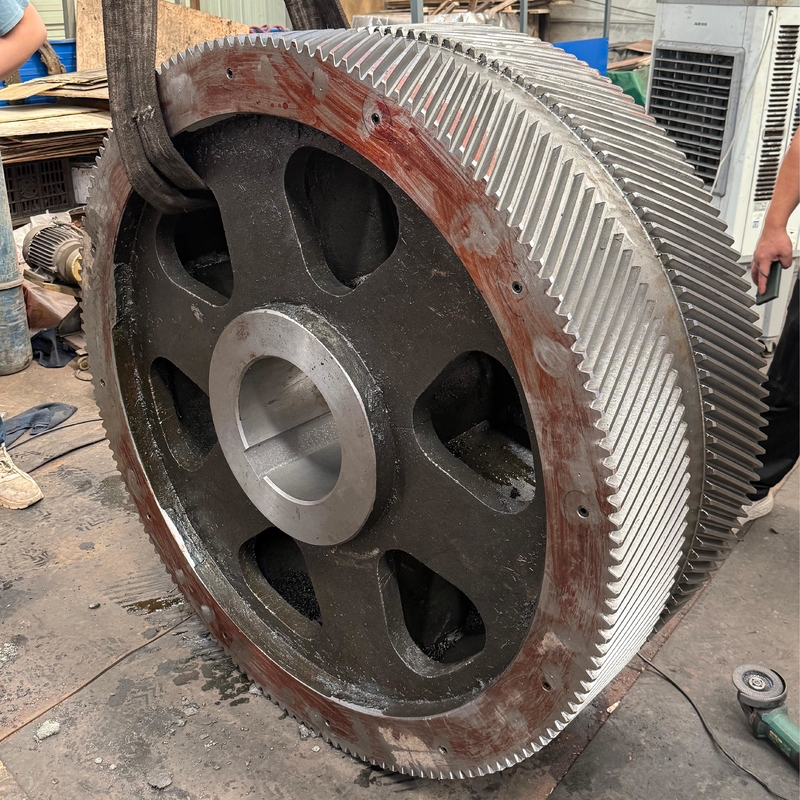

Engrenagens helicoidais duplas personalizadas DIN 6-10 para máquinas industriais

1) Descrição do engrenagem de dupla hélice
As engrenagens de dupla hélice são estruturas de engrenagens compostas por duas engrenagens de hélice com direcções helicoidais opostas e ângulos helicoidais iguais,e as duas engrenagens helicoidais estão simetricamente distribuídas no mesmo eixo, formando uma forma "humana" ou um arranjo de dente em espiral simétrico.

2) Características dos engrenagens em dupla hélice
Cancelar completamente a força axial, porque a direção espiral das duas engrenagens helicoidais é oposta, a força axial gerada é equilibrada entre si,e não é necessário um dispositivo de posicionamento axial adicionalO processo de malhagem apresenta um elevado grau de coincidência, um longo tempo de contacto e uma força uniforme dos dentes das engrenagens.e a estabilidade da transmissão excede em muito a das engrenagens helicoidais únicas e das engrenagens de espuma, e a vibração e o ruído são significativamente reduzidos.

3) Princípio de funcionamento
A potência é transmitida para a engrenagem de dupla hélice através do eixo de entrada, os dentes de engrenagem estão ligados ao engrenagem de acoplamento em um ângulo de hélice simétrico,e a força axial gerada pelo dente esquerdo e a força axial inversa gerada pelo dente direito anulam-se, e apenas a força radial do binário de transmissão efetivo é mantida, de modo a obter uma transmissão de potência estável sem interferência da força axial.

4) Aplicação de engrenagens de dupla hélice
É adequado para sistemas de alimentação de máquinas-ferramenta CNC de precisão, mecanismos de transmissão de máquinas têxteis de alta precisão,e outros equipamentos que exijam uma estrita estabilidade da transmissão e um baixo ruído.
