| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | DB22083004 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $1000/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 75 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 100 partes/mês |
| Materiais: | ZG42CrMo | Perfil de engrenagem: | Engrenagem helicoidal dobro |
|---|---|---|---|
| Tratamento térmico: | Normalização | Dureza: | 260 a 300 HB |
| Fabricação: | Hobbing da engrenagem | Categoria de qualidade: | ISO 8-9 |
| Destacar: | Engrenagens de transmissão de ZG42CrMo,Engrenagem da hélice dobro de aço de carcaça,Engrenagem da hélice dobro da transmissão |
||

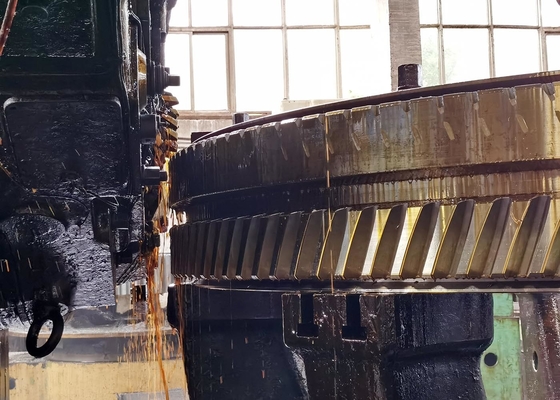

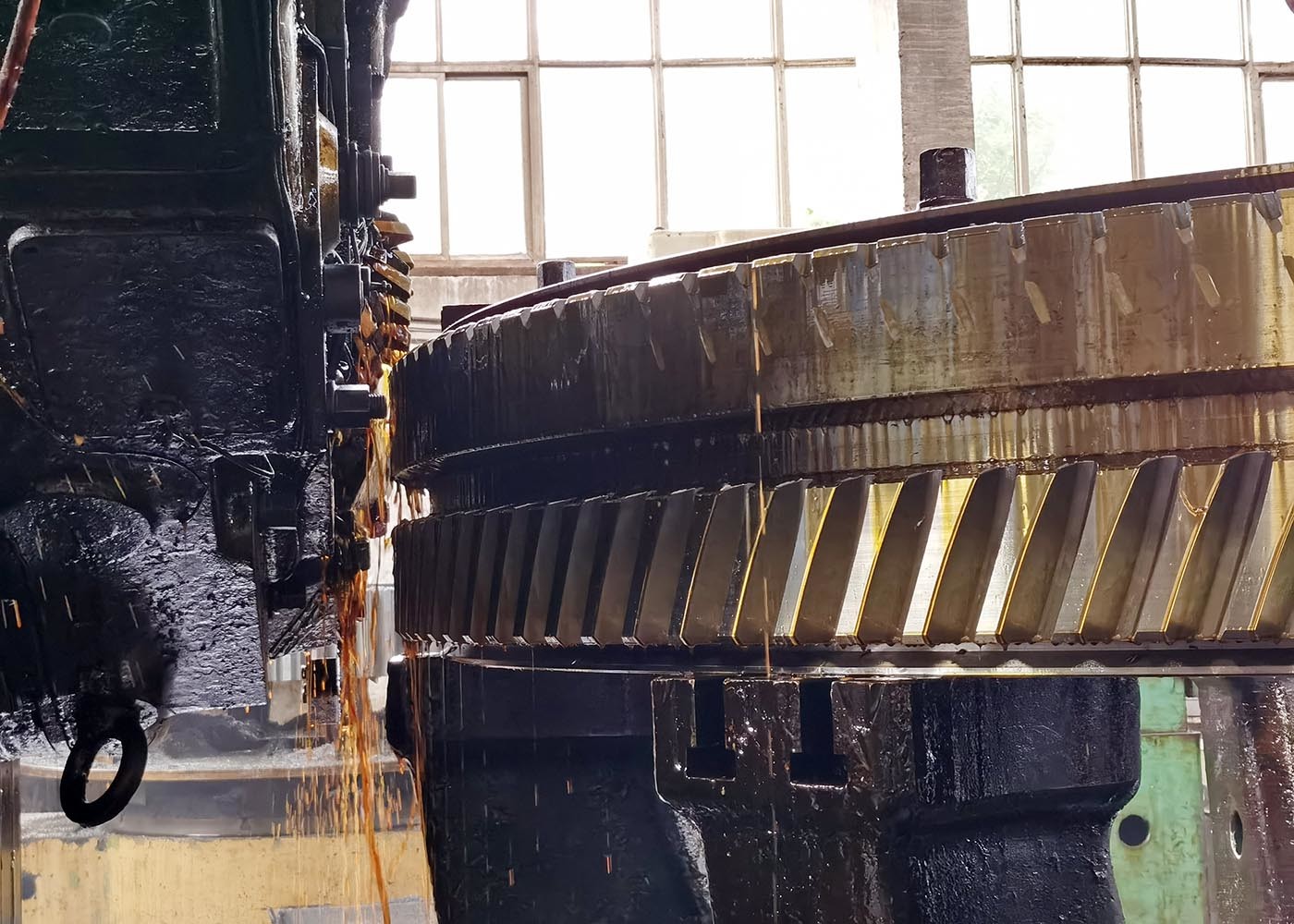

Fundição de Engrenagens de Transmissão Aço ZG 42CrMo Roda Dentada de Hélice Dupla
1) Descrições da engrenagem de hélice dupla
Engrenagem de hélice dupla: também conhecida como engrenagens Herringbone,
esta é uma engrenagem com dentes de ambas as hélices, uma para a direita e outra para a
esquerda. A hélice dupla equilibra as forças axiais.
2) Características das engrenagens helicoidais duplas
Caracterizam-se por terem cilíndricos de dentes helicoidais.
Os eixos das engrenagens helicoidais podem ser paralelos ou cruzados, geralmente a 90º.
Para eliminar o empuxo axial, a dentição pode ser feita dupla.
As engrenagens helicoidais têm uma resolução axial e, para contrariar, utiliza-se a alternativa de hélice dupla.
| Produtos | Engrenagem Helicoidal Dupla |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Engrenagem Cilíndrica |
| Fabricação | Fresagem de Engrenagens |
| Retificação de Dentes | √ |
| Módulo (M) | Feito sob medida |
| Número de Dentes (Z) | 152 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Chumbo | 13° |
| Grau de Precisão dos Dentes | Grau ISO 8-9 |
| Tratamento Térmico | Têmpera e Revenido |
| Dureza da Superfície | 260-300HB |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Corte Fresagem
Tratamento Térmico Retificação Inspeção
