| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | DB22072802 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $1000/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 75 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 100 partes/mês |
| Materiais: | aço forjado | Tipo do perfil: | Engrenagem helicoidal dobro |
|---|---|---|---|
| Tratamento térmico: | Extinguir & moderar | Dureza: | 260 a 300 HB |
| Fabricação: | Hobbing da engrenagem | Categoria de qualidade: | ISO 8-9 |
| Destacar: | Engrenagens helicoidais dobro de AISI 4140,HB helicoidal dobro da roda de engrenagem 300,As engrenagens helicoidais rodam Hobbing da engrenagem |
||

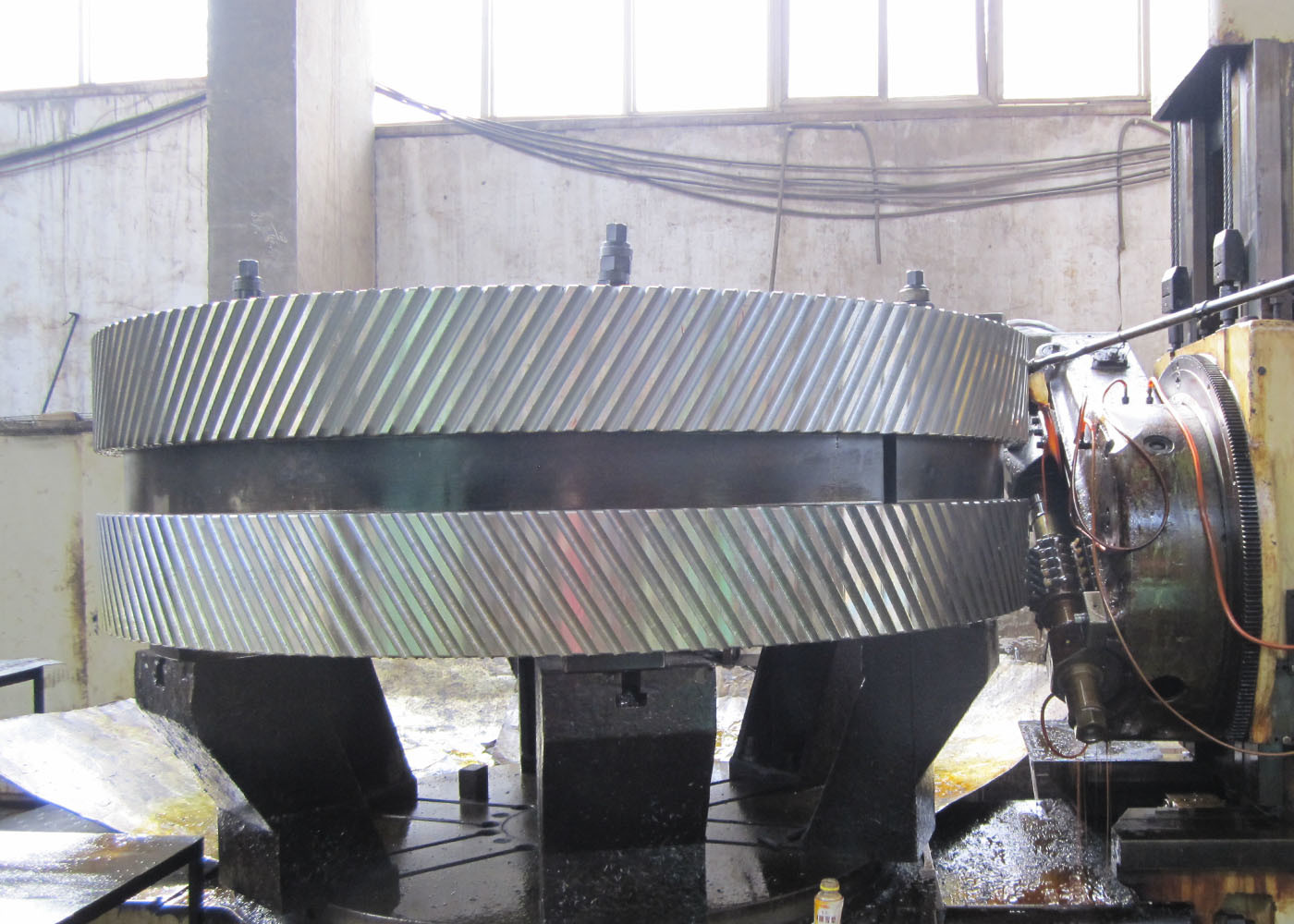

Ferro forjado AISI 4140 engrenagem de engrenagem de engrenagem em espiral dupla roda de engrenagem em espiral dupla engrenagens
1) Características das engrenagens em dupla hélice
a) As reações de empuxo opostas de dupla engrenagem Helcial anulam assim a força de empuxo dentro da própria engrenagem.
b) A força axial líquida que age sobre os rolamentos é zero.
c) A capacidade de transmissão de energia é muito elevada.
d) Usando esta linha de alta pitch velocidades podem ser alcançadas.
2) Descrição da engrenagem de dupla hélice
Engrenagem helicoidal dupla com dentes helicoidais da mão esquerda e direita.
A forma helicoidal dupla equilibra a força inerente.
| Produtos | Engrenagem de dupla hélice |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Moagem de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | Feito sob medida |
| Número de dentes (Z) | 152 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 23° |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Apagamento e temperação |
| Dureza da superfície | 260-300HB |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
