| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | DB220804005 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $700/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 75 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 100 partes/mês |
| Tipo do perfil: | Engrenagem helicoidal dobro | Largura: | 80 mm |
|---|---|---|---|
| Processo de Fabricação: | Hobbing da engrenagem | Número do dente: | 35T |
| Categoria de qualidade: | ISO 8-9 | Chaves: | 120 mm |
| Destacar: | Engrenagens helicoidais do dobro de ZG 42CrMo,Roda de engrenagem helicoidal dobro 35T,engrenagem 35T que Hobbing as engrenagens helicoidais dobro |
||

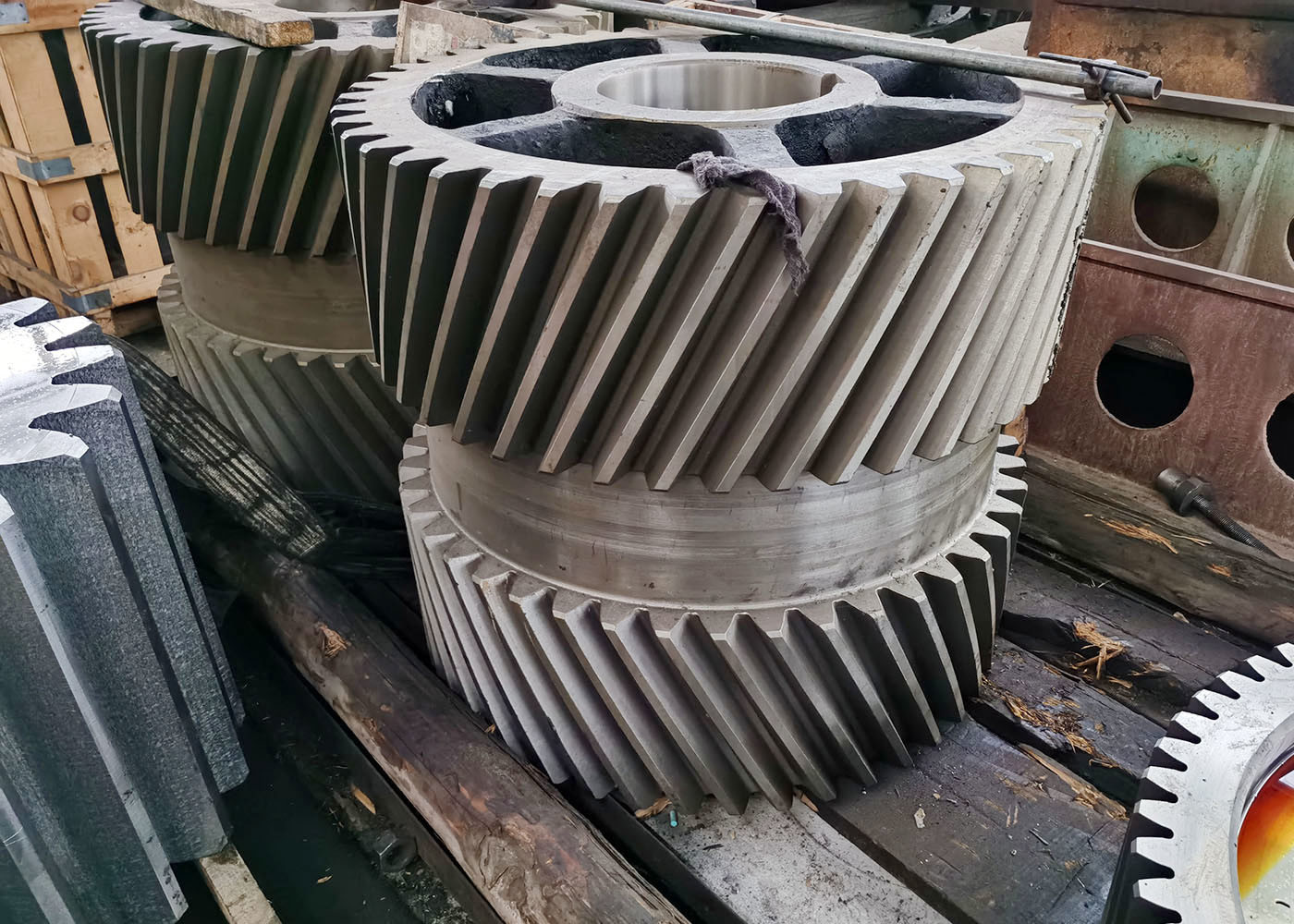

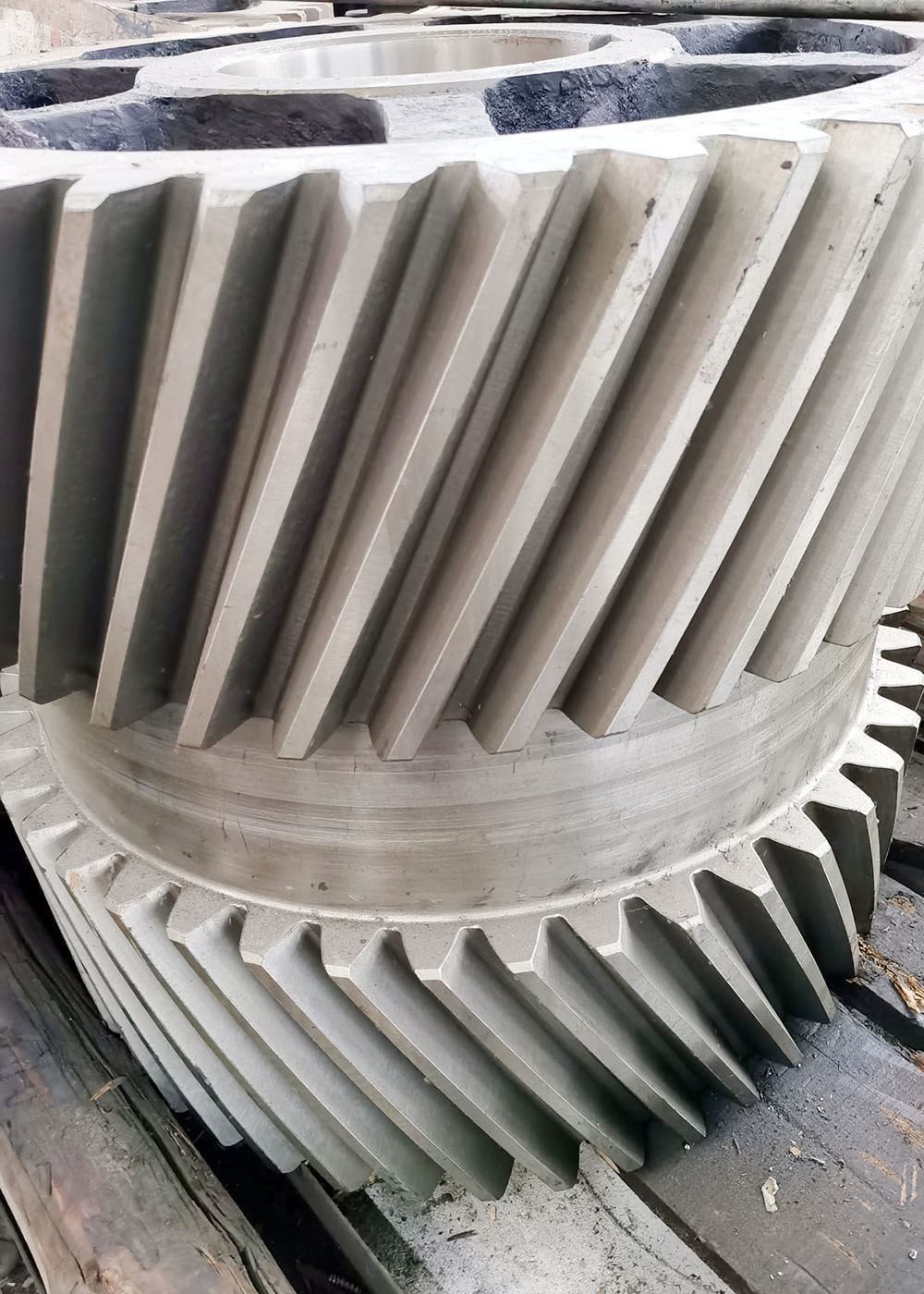

Ferro fundido ZG 42CrMo Doble Helical Gears-Gear Wheel
1) Descrição da engrenagem de dupla hélice
O engrenagem de dupla hélice consiste em duas engrenagens idênticas juntadas no mesmo eixo e com dentes em direcções opostas.
(um tem hélice da mão esquerda e outro tem hélice da mão direita).
2) Características dos engrenagens de dupla hélice
a) A força de empuxo resultante desenvolvida em engrenagens de dupla hélice é zero.
b) A engrenagem helicoidal dupla pode transmitir uma potência maior.
c) O alto ângulo de hélice pode ser utilizado de forma vantajosa em engrenagens de dupla hélice
d) A dupla engrenagem helicoidal pode proporcionar uma maior eficiência.
| Produtos | Engrenagem de dupla hélice |
| Feito sob medida | √ |
| Tipo de perfil de engrenagem | Engrenagem cilíndrica |
| Fabricação | Aplicação de engrenagens |
| Resinhar os Dentes | √ |
| Módulo (M) | Feito sob medida |
| Número de dentes (Z) | 35 |
| Ângulo de pressão (α) | 20° |
| Ângulo de condução | 22° |
| Grau de precisão dos dentes | Grau ISO 8-9 |
| Tratamento térmico | Apagamento e temperação |
| Dureza da superfície | 260-300HB |
| CODE DE CALORES DE AÇO CONVERSAÇÃO | |||||
| CHINA/Grécia | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
