| Lugar de origem: | China |
|---|---|
| Marca: | YIZGEAR |
| Número do modelo: | DB220804002 |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | $500/ Piece |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 75 dias |
| Termos de pagamento: | L/C, D/P, T/T, Western Union |
| Habilidade da fonte: | 100 partes/mês |
| Marca: | OEM | Tipo de perfil de engrenagem: | Engrenagem helicoidal dobro |
|---|---|---|---|
| Número do dente: | 43 | Dureza: | 58-62 HRC |
| DP: | 6.35 | Categoria de qualidade: | Grau ISO 6-7 |
| Destacar: | engrenagens helicoidais do dobro 17CrNiMo6,DP dobro 6,35 da engrenagem de desenhos em espinha |
||

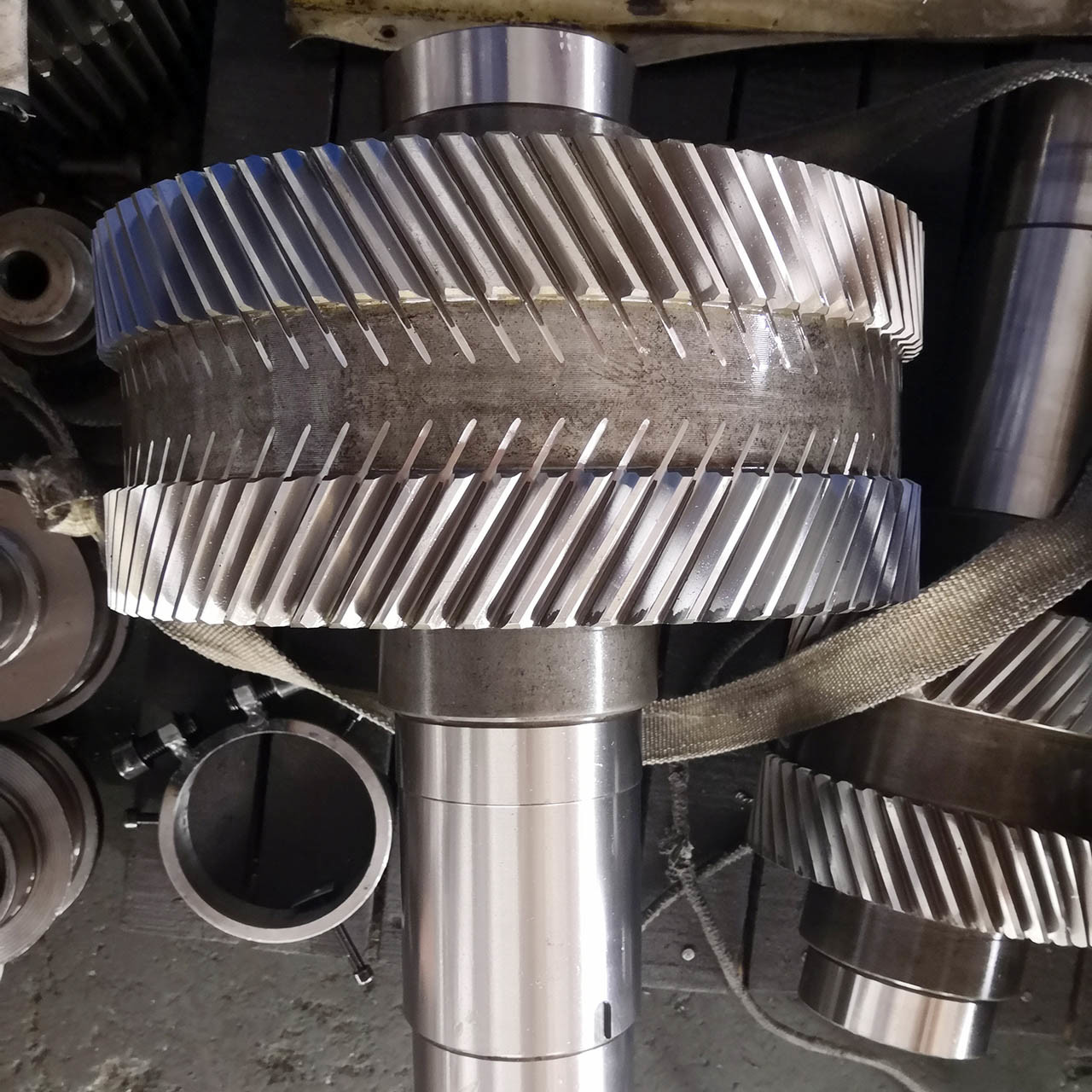

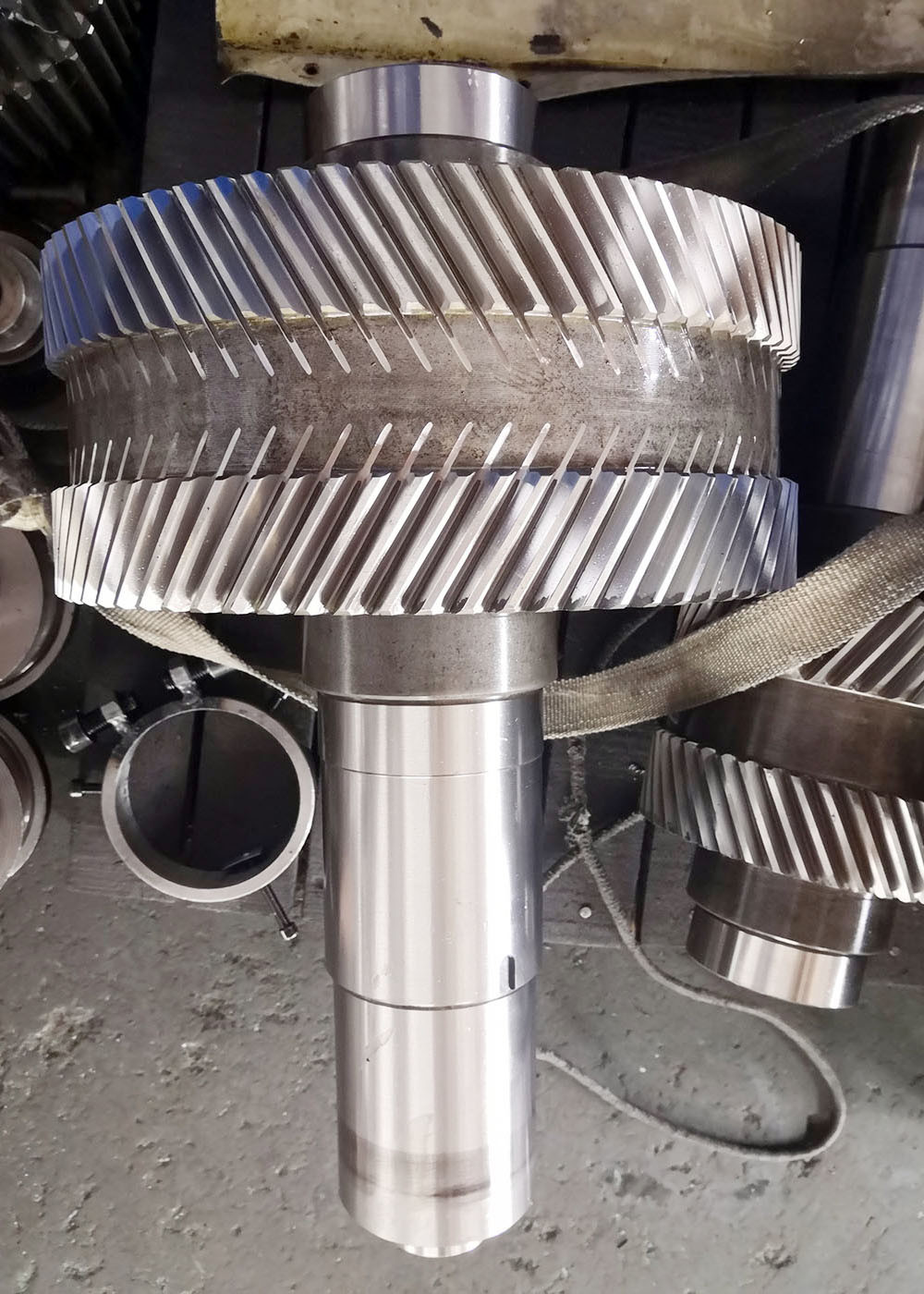

DP 6.35 17CrNiMo6 Conjunto de Engrenagens Helicoidais Duplas Retificadas para Redutor de Engrenagem
1) Descrição da Engrenagem Helicoidal Dupla
A Engrenagem Helicoidal Dupla é caracterizada por uma disposição simétrica de dois dentes de engrenagem idênticos com ângulos de hélice exatamente
opostos.
2) Característica da Engrenagem Helicoidal Dupla
As forças axiais da engrenagem helicoidal dupla na caixa de engrenagens se anulam.
3) Vantagens da Engrenagem Helicoidal Dupla
a) Desenvolvem reações de impulso opostas, cancelando assim a força de impulso dentro da própria engrenagem.
b) A força axial líquida que atua sobre os rolamentos é zero.
c) A capacidade de transmissão de potência é muito alta.
d) Ao usar isso, altas velocidades da linha de passo podem ser alcançadas.
| Produtos | Engrenagem Helicoidal Dupla |
| Feito sob medida | √ |
| Tipo de Perfil da Engrenagem | Engrenagem Cilíndrica |
| Fabricação | Retificação de Engrenagens |
| Retificação de Dentes | √ |
| Módulo (M) | 6.35 |
| Número de Dentes (Z) | 43 |
| Ângulo de Pressão (α) | 20° |
| Ângulo de Hélice | 31° |
| Grau de Precisão dos Dentes | Grau ISO 6-7 |
| Tratamento Térmico | Cementação |
| Dureza da Superfície | 58-62 HRC |
| COMPARAÇÃO DE GRAUS DE CÓDIGO DE AÇO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|
Corte Fresagem
Tratamento Térmico Retificação Inspeção
